Всасывающие трубопроводы (правый): 2 — HITACHI EX3600-5

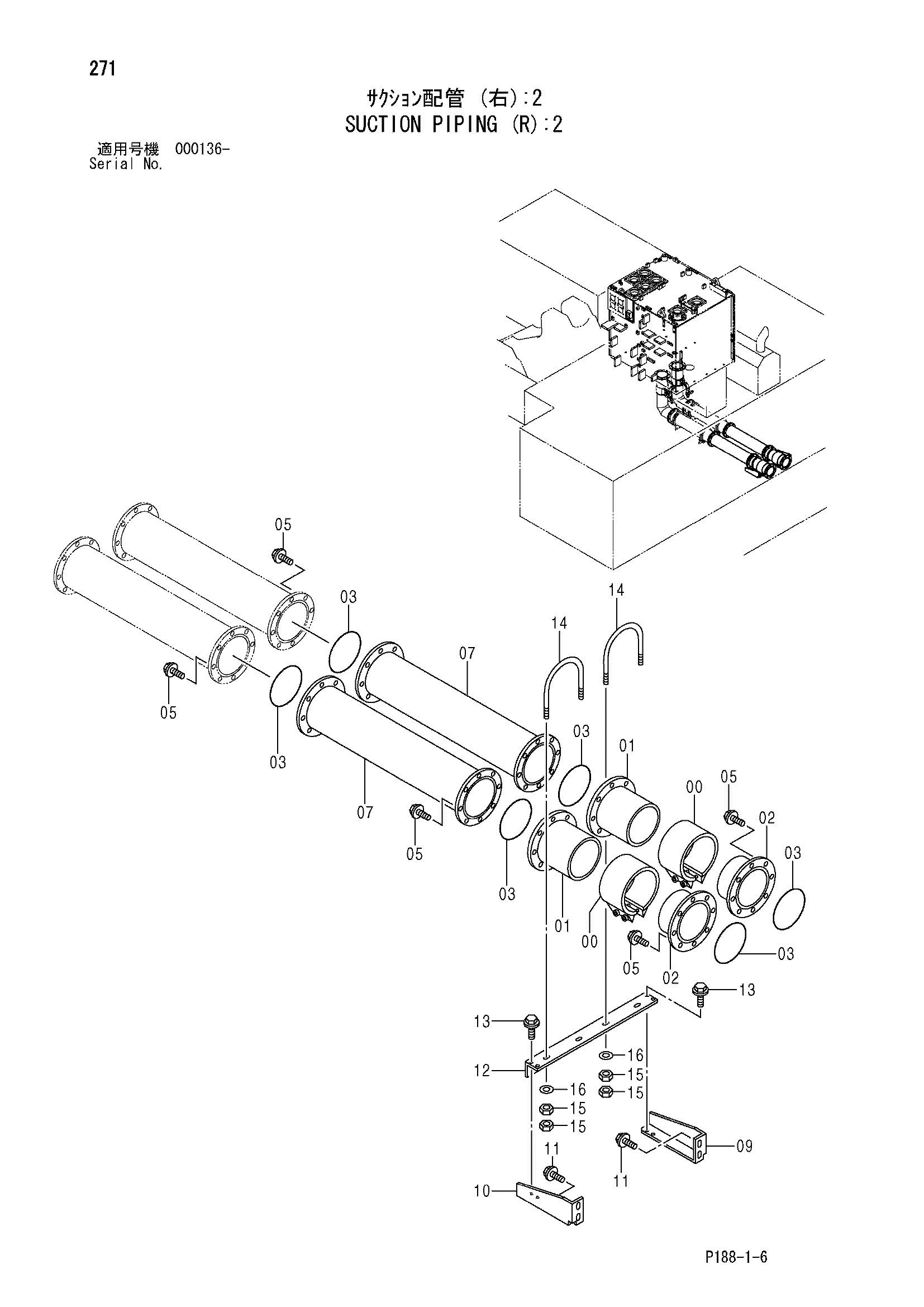

Заводская схема «Всасывающие трубопроводы (правый): 2» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4445225 | Муфта | 2 |
| 01 | 9763625 | Трубка | 2 |
| 02 | 9755714 | Трубка | 2 |
| 03 | A810220 | Уплотнительное кольцо | 6 |
| 05 | J271240 | Болт с шайбой | 48 |
| 05A | J901240 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 8098789 | Трубка | 2 |
| 09 | 8098794 | Кронштейн | 1 |
| 10 | 8098795 | Кронштейн | 1 |
| 11 | J281230 | Болт с шайбой | 4 |
| 11A | J901230 | Болт | 1 |
| 11B | 4249324 | Шайба | 1 |
| 12 | 4629411 | Кронштейн | 1 |
| 13 | J271230 | Болт с шайбой | 4 |
| 13A | J901230 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4402325 | U-образный болт | 2 |
| 15 | J950012 | Гайка | 8 |
| 16 | 4249324 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
