Радиатор группа — HITACHI EX3600-5

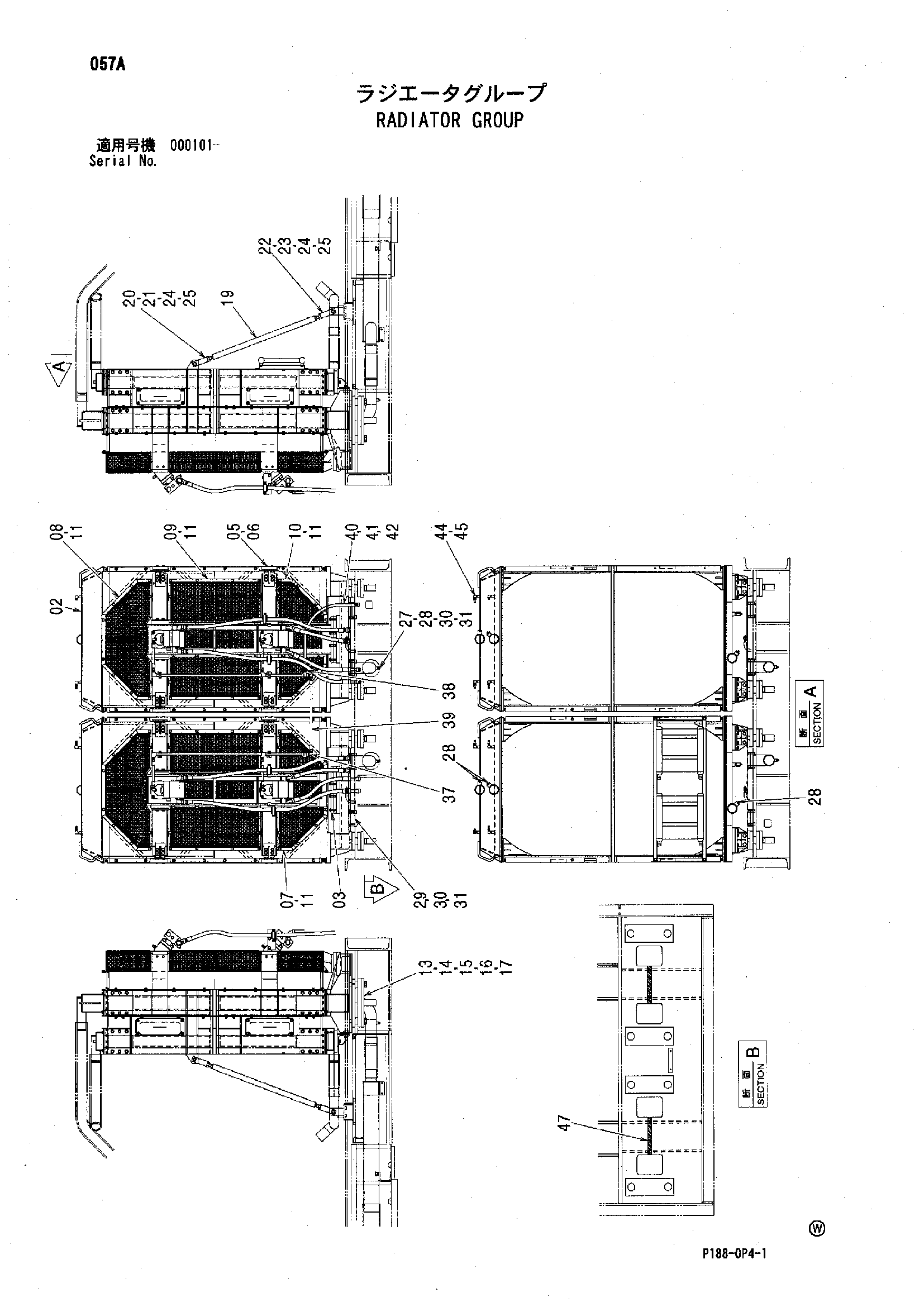

Заводская схема «Радиатор группа» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4638411	Радиатор	2
03	J271240	Болт с шайбой	12
03A	J901240	Болт	1
03B	J222012	Шайба	1
05	J931645	Болт	16
06	J222016	Шайба	16
07	7038693	Сетка	2
08	7038690	Сетка	2
09	7038691	Сетка	4
10	7038692	Сетка	2
11	J271025	Болт с шайбой	92
11A	J901025	Болт	1
11B	J222010	Шайба	1
13	4187249	Пластина резиновый	8
14	4187250	Проставка	8
15	9725063	Фиксатор	4
16	J932713	Болт	8
17	4085857	Шайба	8
19	8100125	Стойка	4
20	3035095	Концевой вилка	4
21	J951024	Гайка	4
22	3035096	Концевой вилка	4
23	J956024	Гайка L	4
24	4085833	Палец	8
25	A765036	Шплинт	8
27	8100095	Трубка	2
28	94-2011	Пробка	8
29	4634107	Крышка	2
30	A810090	Уплотнительное кольцо	4
31	M341640	Болт с внутренним шестигранником	16
37	A885003	Пробка	1
37A	4509180	Уплотнительное кольцо	1
38	A852134	Адаптер	1
38A	4509180	Уплотнительное кольцо	1
39	4401952	Шланг	1
40	4382703	Шланг	1
41	4190277	Зажим	1
42	J271025	Болт с шайбой	1
42A	J901025	Болт	1
42B	J222010	Шайба	1
44	94-0630	Угловой штуцер	8
45	4303601	Соединение	8
47	4634329	Резиновая прокладка	2

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
