Напорный фильтр — HITACHI EX3600-5

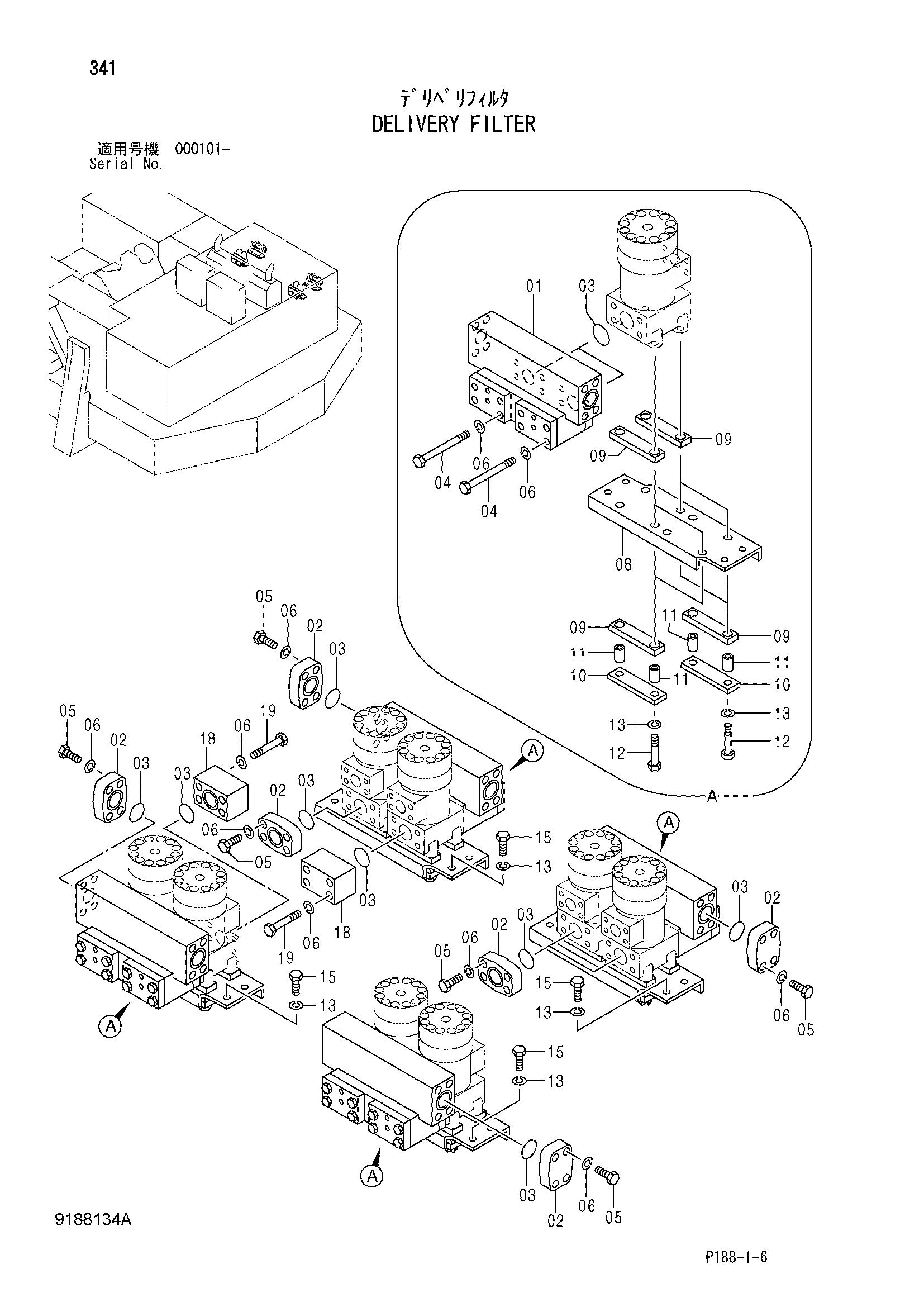

Заводская схема «Напорный фильтр» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4396206 | Обратный клапан | 4 |
| 02 | 3031029 | Крышка | 10 |
| 03 | 4510170 | Уплотнительное кольцо | 20 |
| 04 | J932014 | Болт | 32 |
| 05 | J932070 | Болт | 40 |
| 06 | A590920 | Пружинная шайба | 80 |
| 08 | 4398573 | Кронштейн | 4 |
| 09 | 4439887 | Резиновая подушка | 32 |
| 10 | 4199566 | Пластина | 16 |
| 11 | 4439880 | Проставка | 32 |
| 12 | J901680 | Болт | 32 |
| 13 | A590916 | Пружинная шайба | 48 |
| 15 | J901635 | Болт | 16 |
| 18 | 3085099 | Блок | 2 |
| 19 | J922002 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
