Тиминг шестерня — HITACHI EX3600-5

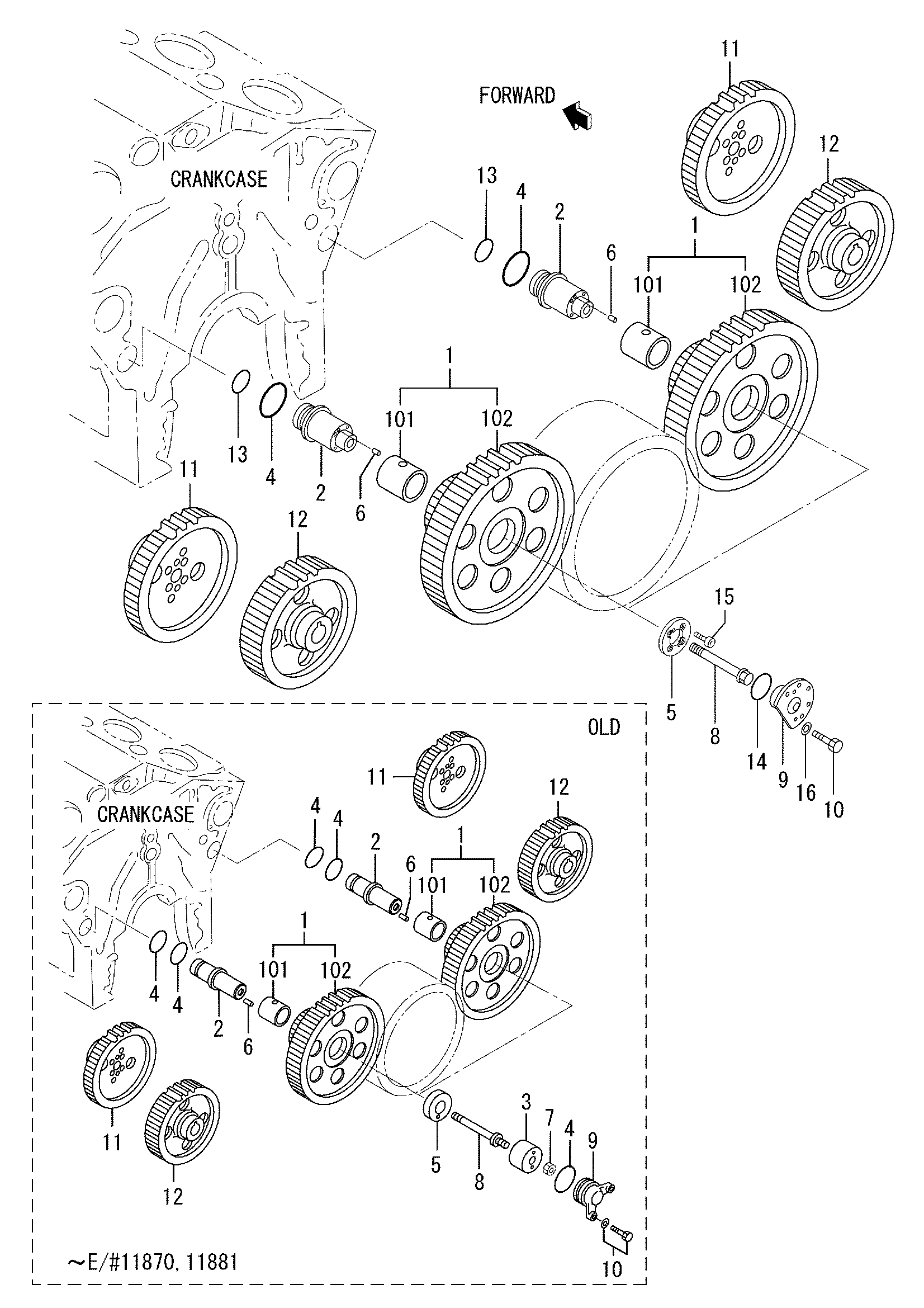

Заводская схема «Тиминг шестерня» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3772323021	Шестерня в сборе, направляющее колесо	2
1	H3772333020	Шестерня в сборе, направляющее колесо	2
1	H3782303020	Шестерня в сборе, направляющее колесо	2
1	H3782302060	Шестерня в сборе, направляющее колесо	2
1-01	H3772313400	Втулка	2
1-01	H3772323400	Втулка	2
1-01	H3782303400	Втулка	2
1-01	H3782303500	Втулка	2
2	H3772304500	Вал, направляющее колесо	2
2	H3772314500	Вал, направляющее колесо	2
2	H3772324500	Вал, направляющее колесо	2
2	H3772334500	Вал, направляющее колесо	2
2	H3782304500	Вал, направляющее колесо	2
2	H3782312900	Вал, направляющее колесо	2
3	H3772304600	Втулка	2
3	H3772304601	Втулка	2
4	H0550720600	Уплотнительное кольцо	6
4	H0550720600	Уплотнительное кольцо	2
5	H3772303800	Пластина, упорный	2
5	H3782303800	Пластина, упорный	2
5	H3782302600	Пластина, упорный	2
6	HF284608000	Палец, довел	2
6	HF284606000	Палец, довел	4
7	HF232518000	Гайка, JAM	2
7	H3772304400	Гайка, направляющее колесо	2
8	H3772314700	Болт, направляющее колесо	2
8	H3772324700	Болт, направляющее колесо	2
8	H3772314700	Болт, направляющее колесо	2
8	H3782302500	Болт, направляющее колесо	2
9	H3772304900	Крышка	2
9	H3782302800	Фиксатор, вал	2
10	HF180512030	Болт, W/шайба	4
10	HF103512025	Болт	10
11	H3772311100	Шестерня, камсхафт	2
11	H3782302100	Шестерня, камсхафт	2
12	H3772312100	Шестерня, впрыск насос	2
12	H3782302200	Шестерня, впрыск насос	2
13	H0550710550	Уплотнительное кольцо	2
14	H0550720800	Уплотнительное кольцо	2
15	HF121006012	Болт, хексагон	8
16	H3752507901	Шайба	10

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
