Рукоять в сборе 4.5m — HITACHI EX3600-5

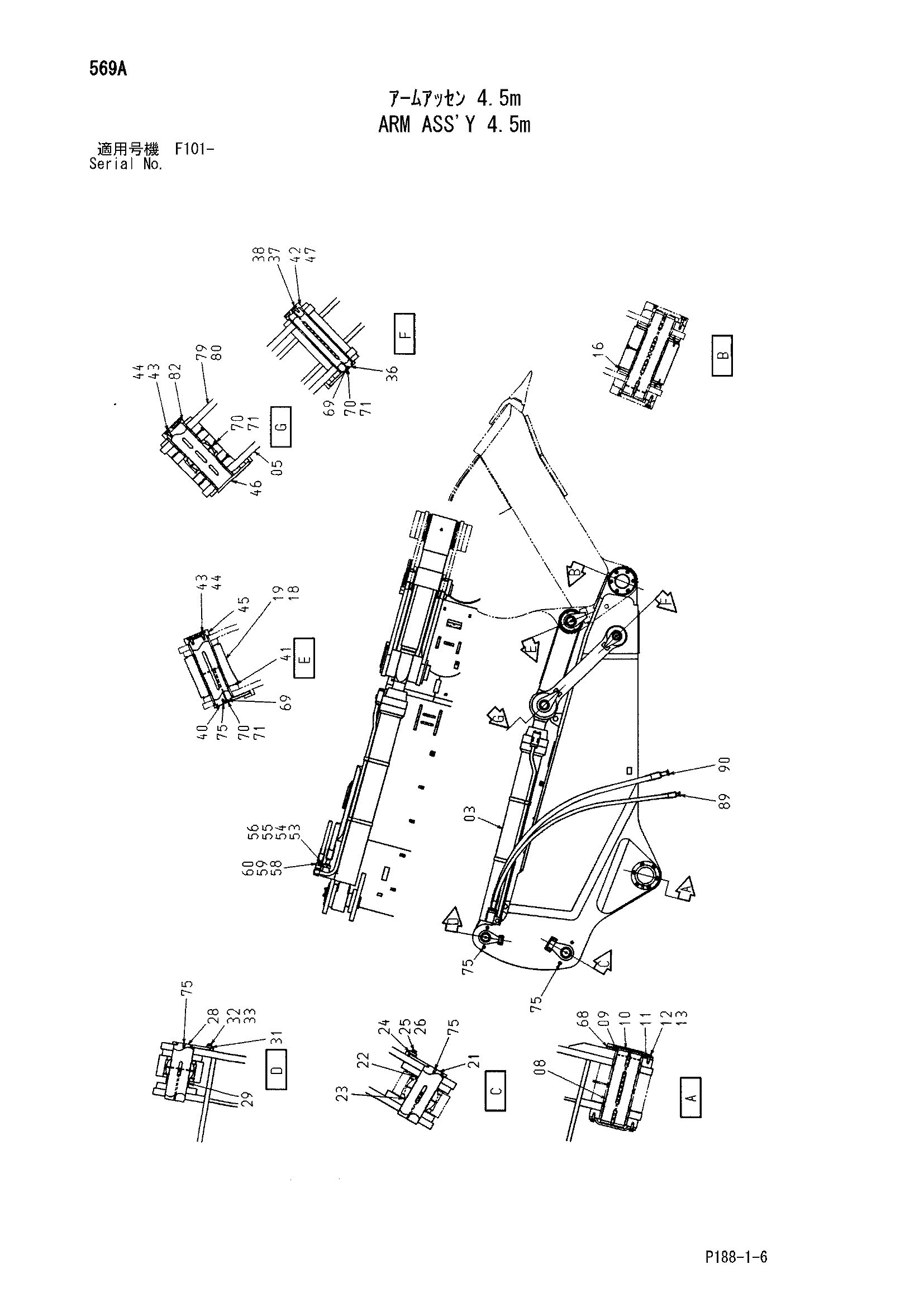

Заводская схема «Рукоять в сборе 4.5m» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4439261	Гидроцилиндр ковша	2
03	4483374	Гидроцилиндр ковша	2
05	9082459	Тяга B	2
08	3043354	Палец	2
09	4194038	Пластина	2
10	3036470	Крышка	4
11	A811300	Уплотнительное кольцо	4
12	J932055	Болт	24
13	A590920	Пружинная шайба	24
16	4229334 замена: 4485896	Уплотнительное кольцо	4
16	4485896	Уплотнительное кольцо	4
18	9207190	Тяга A(левый)	1
18	9238251	Тяга A(левый)	1
19	9207384	Тяга A(правый)	1
19	9238252	Тяга A(правый)	1
21	8084848	Палец	2
22	4236330	Пластина	2
23	4195377	Пластина	2
24	9726226	Пластина	2
25	J932455	Болт	4
26	A590924	Пружинная шайба	4
28	8084849	Палец	2
29	4236329	Проставка	2
31	4179432	Пластина	2
32	J932045	Болт	4
33	A590920	Пружинная шайба	4
36	8078679	Палец	2
37	J901645	Болт	6
38	A590916	Пружинная шайба	6
40	8071299	Палец	2
41	4136522 замена: 4485883	Уплотнительное кольцо	4
41	4485883	Уплотнительное кольцо	4
42	4430676	Ограничитель	2
43	J932045	Болт	16
44	A590920	Пружинная шайба	16
45	4393389	Ограничитель	2
46	8043115	Палец	2
47	984338	Уплотнительное кольцо	2
53	4169565	Разъёмный фланец	4
54	4510170	Уплотнительное кольцо	2
55	J932070	Болт	8
56	A590920	Пружинная шайба	8
58	4075854	Разъёмный фланец	4
59	4510169	Уплотнительное кольцо	2
60	M341650	Болт с внутренним шестигранником	8
68	94-2011	Пробка	2
69	J75481	Пресс-маслёнка	6
70	4105912	Колпачок	6
71	4130686	Втулка	6
75	425176	Пробка	14
79	9188289	Тяга B(правый)	1
80	9188290	Тяга B(левый)	1
82	4430661	Ограничитель	2
89	4431971	Шланг	2
90	4431972	Шланг	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
