Вентилятор привод трубопроводы — HITACHI EX3600-5

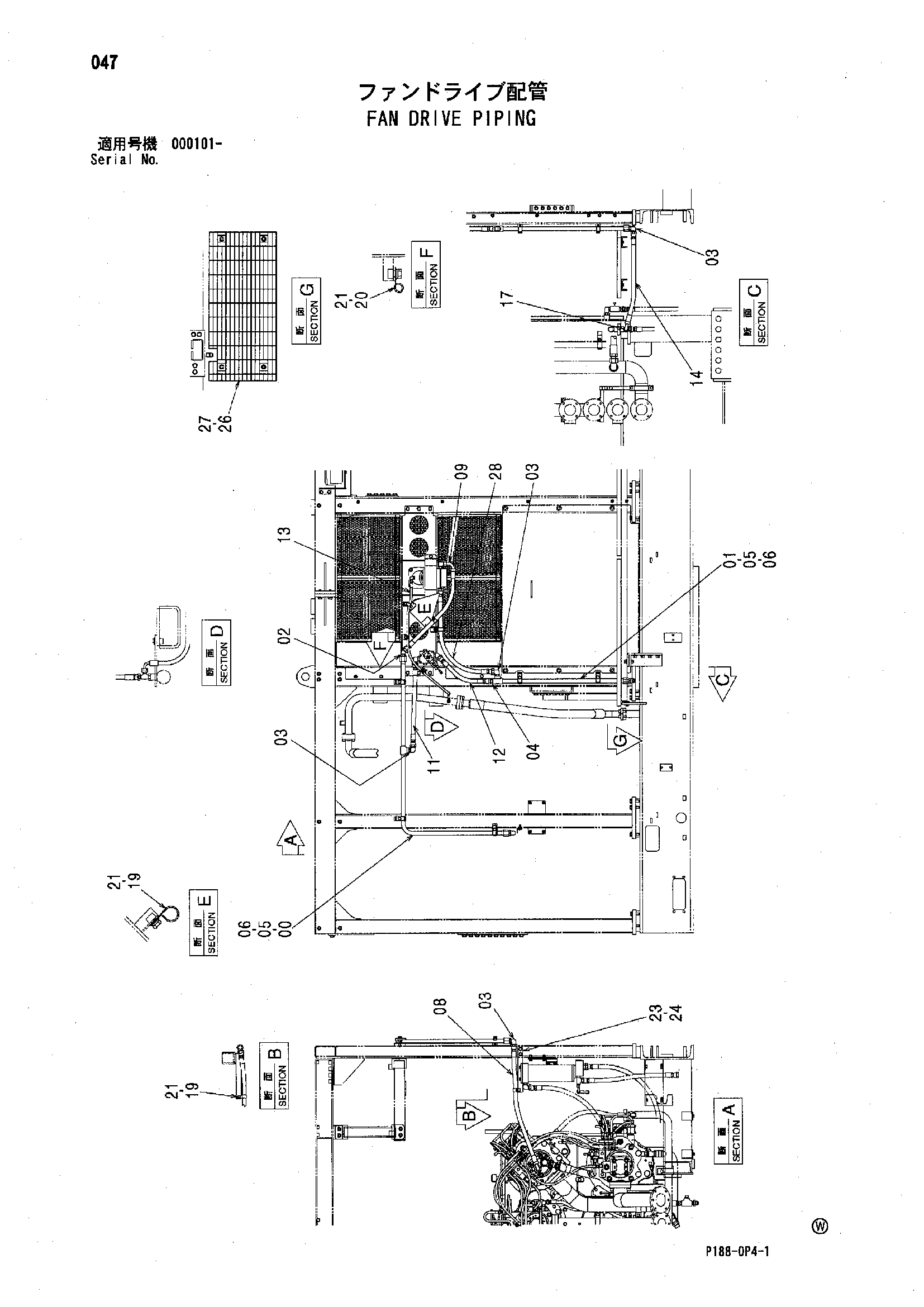

Заводская схема «Вентилятор привод трубопроводы» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8099839 | Трубка | 1 |
| 01 | 9764067 | Трубка | 1 |
| 02 | A852266 | Угловой штуцер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | A852366 | Угловой штуцер | 4 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | A852166 | Адаптер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4053595 | Хомут трубки | 5 |
| 06 | J271255 | Болт с шайбой | 5 |
| 06A | J901255 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 4619994 | Шланг | 1 |
| 09 | 4633522 | Шланг | 1 |
| 11 | 4620110 | Шланг | 1 |
| 12 | 4295181 | Шланг | 1 |
| 13 | 4283774 | Шланг | 1 |
| 14 | 4349500 | Шланг | 1 |
| 16 | A852422 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4411569 | Тройник | 1 |
| 19 | 4192035 | Зажим | 3 |
| 20 | 4190275 | Зажим | 3 |
| 21 | J271025 | Болт с шайбой | 6 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 9765274 | Кронштейн | 1 |
| 24 | J271030 | Болт с шайбой | 2 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 8102812 | Ступень | 1 |
| 27 | J281030 | Болт с шайбой | 4 |
| 27A | J901030 | Болт | 1 |
| 27B | 4486055 | Шайба | 1 |
| 28 | 4432869 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
