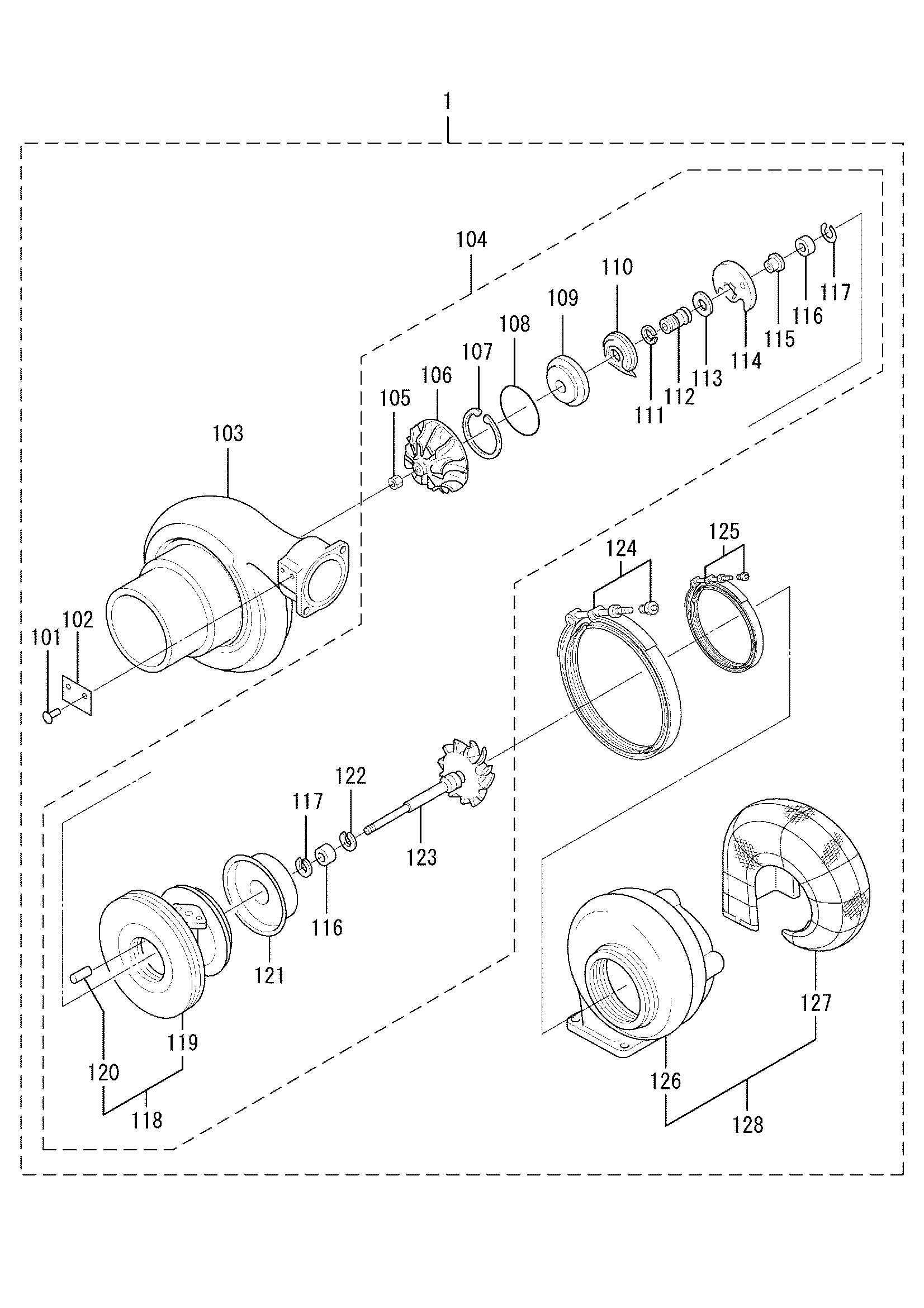

Турбокомпрессор(модел TD09L-38MRC-29) — HITACHI EX3600-5
Заводская схема «Турбокомпрессор(модел TD09L-38MRC-29)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H4913203200 | Турбокомпрессор в сборе | 1 |
| 1 | H4913203201 | Турбокомпрессор в сборе | 1 |
| 1 | H4913203210 | Турбокомпрессор в сборе | 1 |
| 1 | H4913203211 | Турбокомпрессор в сборе | 1 |
| 1 | H4913203220 | Турбокомпрессор в сборе | 1 |
| 1 | H4913203221 | Турбокомпрессор в сборе | 1 |
| 1 | H4913203230 | Турбокомпрессор в сборе | 1 |
| 1 | H4913203231 | Турбокомпрессор в сборе | 1 |
| 1-01 | H0066502048 | Ривет, винт | 8 |
| 1-03 | H4913251020 | Крышка, компрессор | 4 |
| 1-04 | H4913209720 | Картридж в сборе | 4 |
| 1-04 | H4913209770 | Картридж в сборе | 4 |
| 1-05 | H4913242210 | Гайка, блокировка | 4 |
| 1-06 | H4913240720 | Колесо, компрессор | 4 |
| 1-07 | H4917423200 | Кольцо, стопорный | 4 |
| 1-08 | H4917422600 | Уплотнительное кольцо | 4 |
| 1-09 | H4913222500 | Вставка | 4 |
| 1-10 | H4913222200 | Дефлектор, масляный | 4 |
| 1-11 | H4917823100 | Кольцо, поршень | 8 |
| 1-12 | H4913242100 | Втулка, флингер | 4 |
| 1-13 | H4913242400 | Кольцо, упорный | 4 |
| 1-14 | H4913221600 | Подшипник, упорный | 4 |
| 1-15 | H4913242300 | Кольцо, упорный | 4 |
| 1-16 | H4913221100 | Подшипник | 8 |
| 1-17 | H4916223100 | Кольцо, стопорный | 8 |
| 1-18 | H4913225300 | Подшипник, корпус в сборе | 4 |
| 1-18 | H4913225610 | Подшипник, корпус в сборе | 4 |
| 1-20 | H4918322800 | Палец, пружина | 4 |
| 1-21 | H4913219200 | Пластина, задний турбине | 4 |
| 1-22 | H4916423700 | Кольцо, поршень | 4 |
| 1-23 | H4913230130 | Ротор в сборе | 4 |
| 1-24 | H4916253001 | В-кламп в сборе | 4 |
| 1-25 | H4913254000 | В-кламп в сборе | 4 |
| 1-26 | H4913211551 | Корпус, турбине | 4 |
| 1-27 | H4918114310 | Лаггинг | 4 |
| 1-27 | H4918114410 | Лаггинг | 4 |
| 1-28 | H4913213551 | Корпус в сборе, турбине | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
