Управление короб — HITACHI EX3600-5

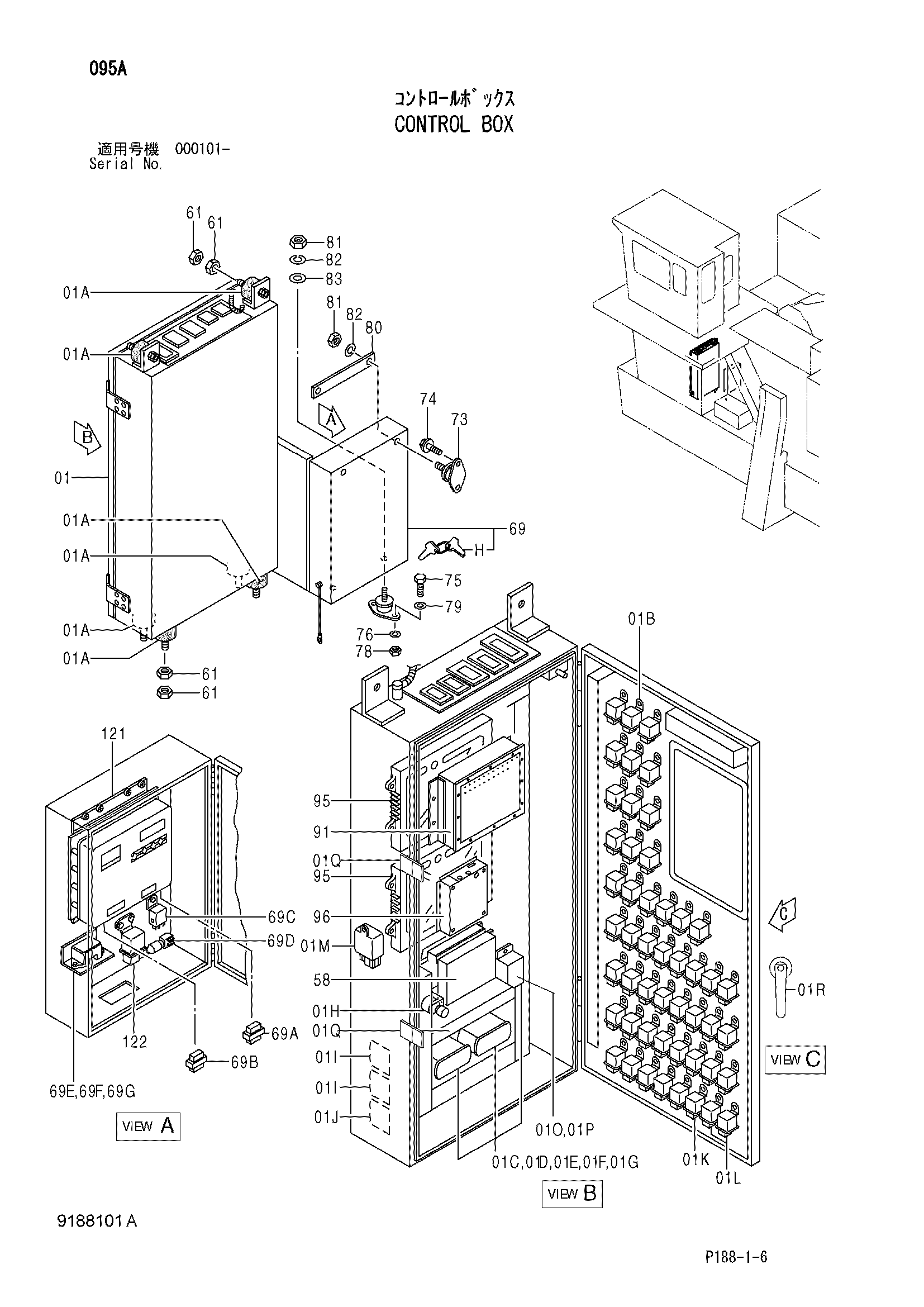

Заводская схема «Управление короб» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4433625 | Короб управление | 1 |
| 01A | 4394873 | Резиновая подушка | 6 |
| 01B | 4414207 | Реле | 47 |
| 01C | 4195593 | Предохранитель (5A) | 21 |
| 01D | 4195594 | Предохранитель (10A) | 9 |
| 01E | 4195595 | Предохранитель (15A) | 6 |
| 01E | 4195595 | Предохранитель (15A) | 7 |
| 01F | 4195596 | Предохранитель (20A) | 3 |
| 01G | 4195597 | Предохранитель (30A) | 3 |
| 01H | 4354242 | Выключатель | 1 |
| 01I | 4487452 | Резистор | 2 |
| 01I1 | 4487453 | Резистор | 1 |
| 01J | 4487450 | Резистор | 1 |
| 01J1 | 4487451 | Резистор | 1 |
| 01K | 4414207 | Реле | 1 |
| 01L | 4414207 | Реле | 2 |
| 01M | 4442736 | Реле | 1 |
| 01O | 4717296 | Короб предохранитель | 1 |
| 01P | 4717421 | Крышка | 1 |
| 01Q | 4697265 | Защёлка | 2 |
| 01R | 4697270 | Рукоятка | 1 |
| 58 | 4371485 | Блок управление | 1 |
| 61 | J950012 | Гайка | 12 |
| 69 | 9223293 | ECM короб 3600 | 1 |
| 69A | 4484367 | Разъём | 1 |
| 69B | 4484368 | Разъём | 1 |
| 69C | 4414207 | Реле | 1 |
| 69D | 4413141 | Диод | 1 |
| 69E | 4195593 | Предохранитель (5A) | 1 |
| 69F | 4195596 | Предохранитель (20A) | 1 |
| 69G | 4195594 | Предохранитель (10A) | 1 |
| 73 | 4340944 | Резиновая прокладка | 4 |
| 74 | J011020 | Болт с шайбой | 4 |
| 74 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 75 | J901025 | Болт | 4 |
| 76 | A590910 | Пружинная шайба | 4 |
| 78 | J950010 | Гайка | 4 |
| 79 | A590110 | Плоская шайба | 4 |
| 80 | 4436019 | Пластина | 1 |
| 81 | J950012 | Гайка | 4 |
| 82 | A590912 | Пружинная шайба | 4 |
| 83 | 449490 | Шайба | 2 |
| 91 | 4456394 | Амплифиер | 1 |
| 95 | 9205330 | Блок епвк | 2 |
| 96 | 9205329 | DLU EX3600 | 1 |
| 121 | H3786300100 | Контроллер | 1 |
| 121 | H3786310100 | Контроллер | 1 |
| 121 | H3786320100 | Контроллер | 1 |
| 122 | 4442736 | Реле | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
