Ступень (двигатель) — HITACHI EX3600-5

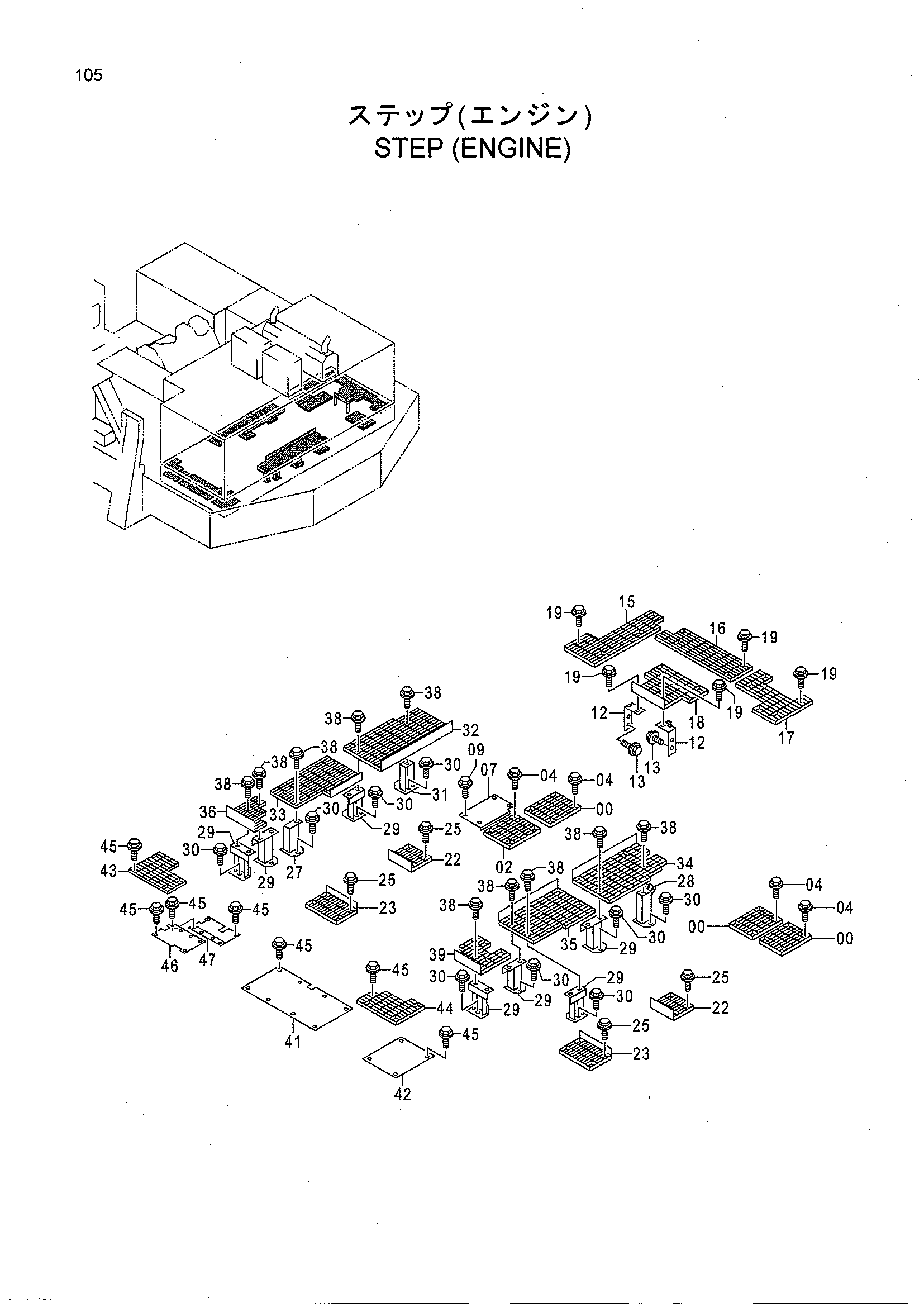

Заводская схема «Ступень (двигатель)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8079301 | Ступень | 3 |
| 02 | 8079303 | Ступень | 1 |
| 04 | J031035 | Болт с шайбой | 16 |
| 07 | 4487681 | Крышка | 1 |
| 09 | J031025 | Болт с шайбой | 4 |
| 12 | 9754343 | Кронштейн | 2 |
| 13 | J021235 | Болт с шайбой | 4 |
| 15 | 8079294 | Ступень | 1 |
| 16 | 8079295 | Ступень | 1 |
| 17 | 8080999 | Ступень | 1 |
| 18 | 7038045 | Ступень | 1 |
| 19 | J031035 | Болт с шайбой | 17 |
| 22 | 8079305 | Ступень | 2 |
| 23 | 8079306 | Ступень | 2 |
| 25 | J031035 | Болт с шайбой | 16 |
| 27 | 8081896 | Кронштейн | 1 |
| 28 | 8084090 | Кронштейн | 1 |
| 29 | 8080773 | Кронштейн | 7 |
| 30 | J021235 | Болт с шайбой | 20 |
| 31 | 8080774 | Кронштейн | 1 |
| 32 | 7038046 | Ступень | 1 |
| 33 | 7038047 | Ступень | 1 |
| 34 | 7038048 | Ступень | 1 |
| 35 | 7038049 | Ступень | 1 |
| 36 | 8079297 | Ступень | 1 |
| 38 | J031035 | Болт с шайбой | 23 |
| 39 | 8084300 | Ступень | 1 |
| 41 | 4487684 | Крышка | 1 |
| 42 | 4487686 | Крышка | 1 |
| 43 | 8079299 | Ступень | 1 |
| 44 | 8079300 | Ступень | 1 |
| 45 | J031035 | Болт с шайбой | 28 |
| 46 | 4487690 | Крышка | 1 |
| 47 | 4487691 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
