Панель (задний) — HITACHI EX3600-5

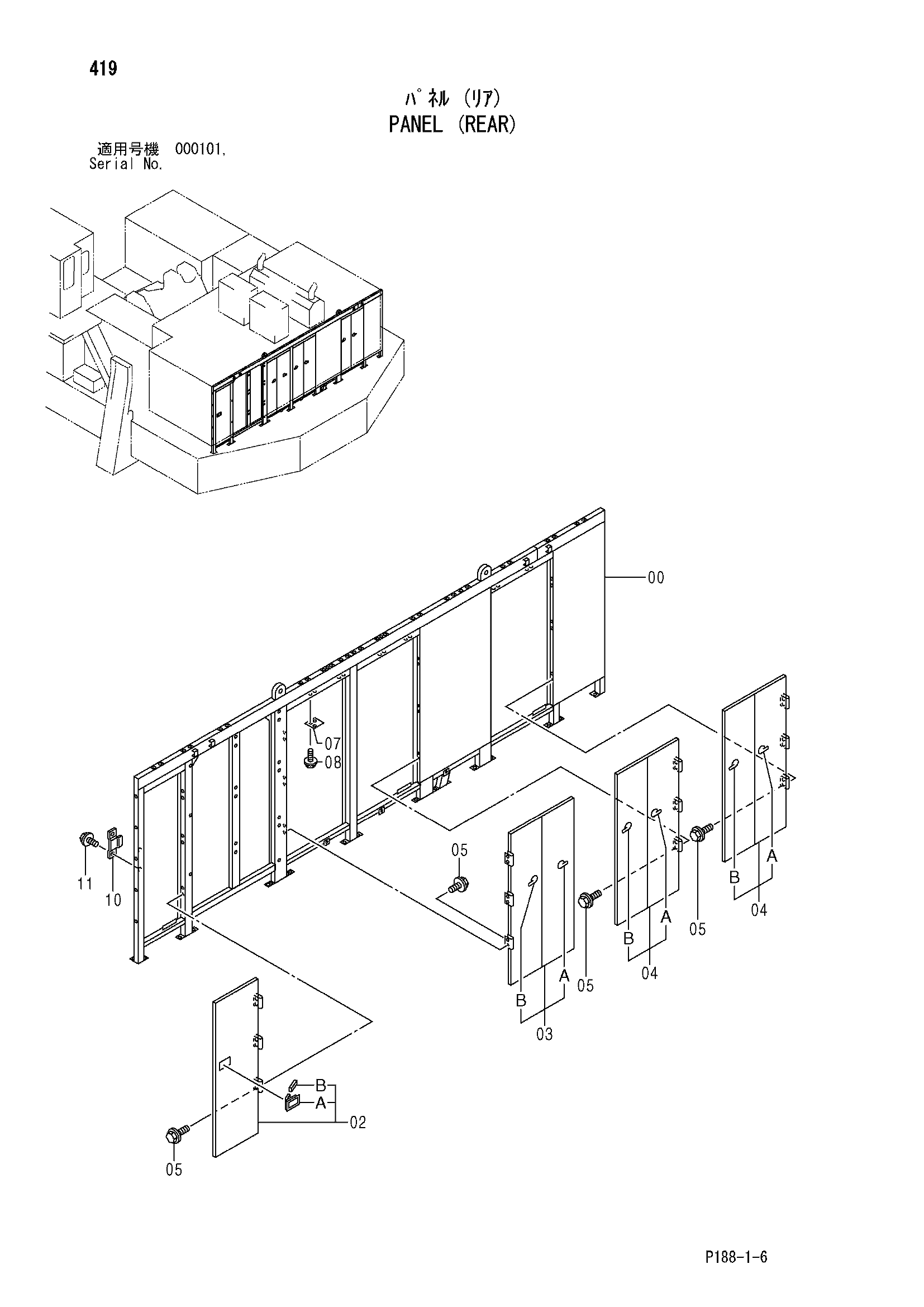

Заводская схема «Панель (задний)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006661 | Панель | 1 |
| 02 | 4433253 | Дверь | 1 |
| 02A | 4616982 | Блокировка (правый) | 1 |
| 02B | 4364651 | Резиновая прокладка | 1 |
| 03 | 4352774 | Дверь | 1 |
| 04 | 4345219 | Дверь | 2 |
| 05 | J020825 | Болт с шайбой | 24 |
| 05 | J260825 замена: J900825 | Болт с шайбой | 24 |
| 07 | 4421324 | Пластина | 6 |
| 08 | J020830 | Болт с шайбой | 12 |
| 08 | J260830 замена: J900830 | Болт с шайбой | 12 |
| 10 | 9746777 | Ограничитель | 1 |
| 11 | J010816 | Болт с шайбой | 2 |
| 11 | J260816 замена: J900816 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
