Крышка двигателя (2) — HITACHI EX3600-5

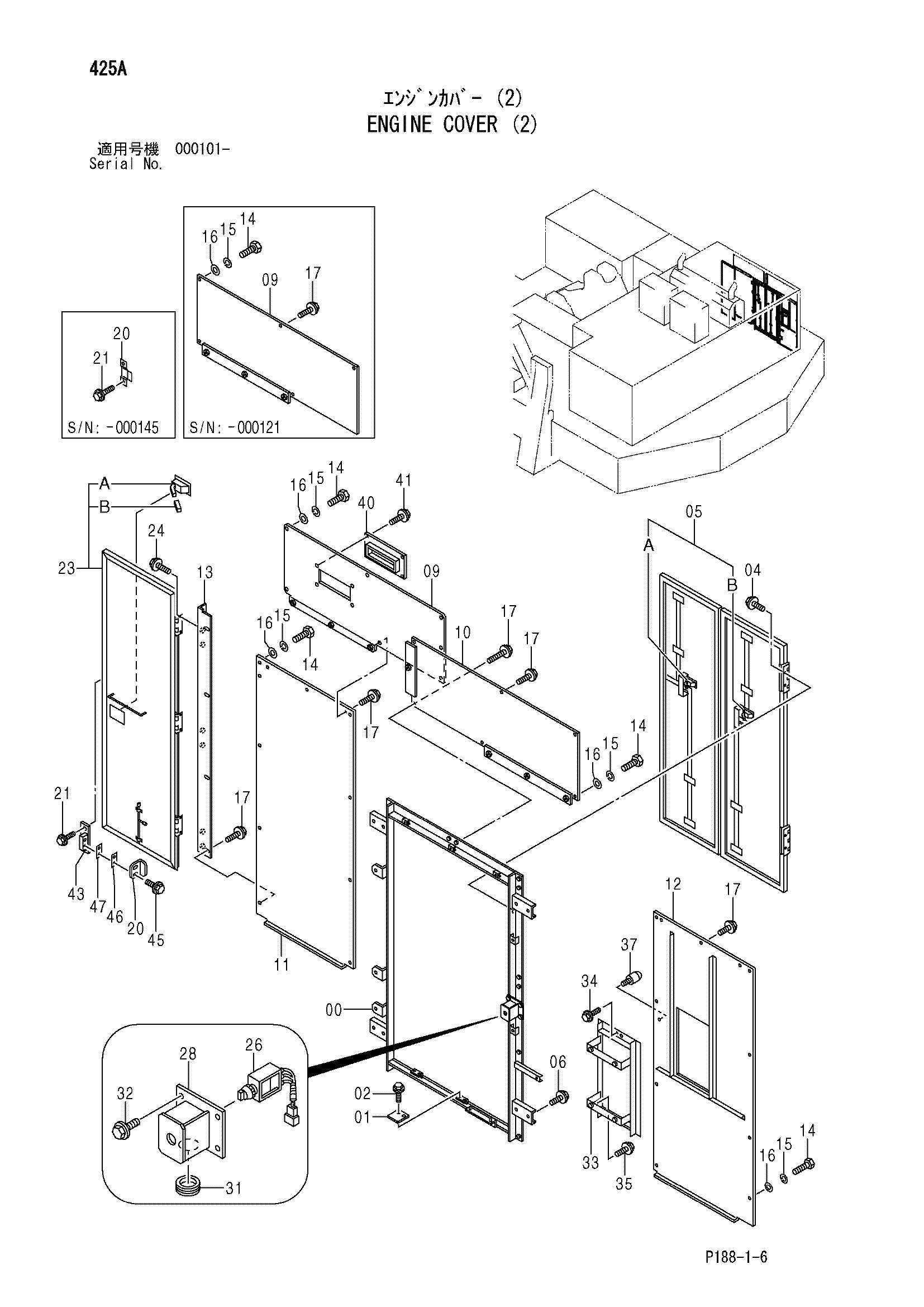

Заводская схема «Крышка двигателя (2)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038020 | Рама | 1 |
| 01 | 4421324 | Пластина | 4 |
| 02 | J020830 | Болт с шайбой | 8 |
| 02 | J260830 замена: J900830 | Болт с шайбой | 8 |
| 04 | J020825 | Болт с шайбой | 4 |
| 04 | J260825 замена: J900825 | Болт с шайбой | 4 |
| 05 | 4462932 | Дверь | 1 |
| 03 | 4345219 | Дверь | 1 |
| 06 | J031235 | Болт с шайбой | 8 |
| 06 | J281235 замена: J901235 | Болт с шайбой | 8 |
| 09 | 8079238 | Крышка | 1 |
| 09 | 8092491 | Крышка | 1 |
| 10 | 8079239 | Крышка | 1 |
| 11 | 3088591 | Крышка | 1 |
| 12 | 7039107 | Крышка | 1 |
| 13 | 8079317 | Кронштейн | 1 |
| 14 | J901025 | Болт | 9 |
| 15 | A590910 | Пружинная шайба | 9 |
| 16 | J217083 | Шайба | 9 |
| 17 | J031030 | Болт с шайбой | 27 |
| 17 | J281030 замена: J901030 | Болт с шайбой | 27 |
| 20 | 9750231 замена: 4639521 | Ограничитель | 1 |
| 20 | 4639521 | Ограничитель | 1 |
| 21 | J020816 | Болт с шайбой | 2 |
| 21 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 23 | 4433255 | Дверь | 1 |
| 23A | 4616963 | Блокировка (левый) | 1 |
| 23B | 4364651 | Резиновая прокладка | 1 |
| 24 | J020830 | Болт с шайбой | 6 |
| 24 | J260830 замена: J900830 | Болт с шайбой | 6 |
| 26 | 4449621 | Выключатель | 1 |
| 28 | 7025746 | Короб выключатель | 1 |
| 31 | 4184582 | Резиновая втулка | 1 |
| 32 | J010612 | Болт с шайбой | 4 |
| 32 | J260612 замена: J900612 | Болт с шайбой | 4 |
| 33 | 8081490 | Кронштейн | 1 |
| 34 | J031030 | Болт с шайбой | 4 |
| 34 | J281030 замена: J901030 | Болт с шайбой | 4 |
| 35 | J021020 | Болт с шайбой | 4 |
| 35 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 37 | 4204586 | Ограничитель | 1 |
| 40 | 8092489 | Крышка | 1 |
| 41 | J021025 | Болт с шайбой | 4 |
| 41 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 43 | 9764679 | Кронштейн | 1 |
| 45 | J260830 | Болт с шайбой | 2 |
| 45A | J900830 | Болт | 1 |
| 45B | A590108 | Плоская шайба | 1 |
| 46 | 4639523 | Регулировочная шайба 1.6mm | 3 |
| 47 | 4639524 | Регулировочная шайба 3.2mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
