Насос пилотные гидролинии (1-1) — HITACHI EX3600-5

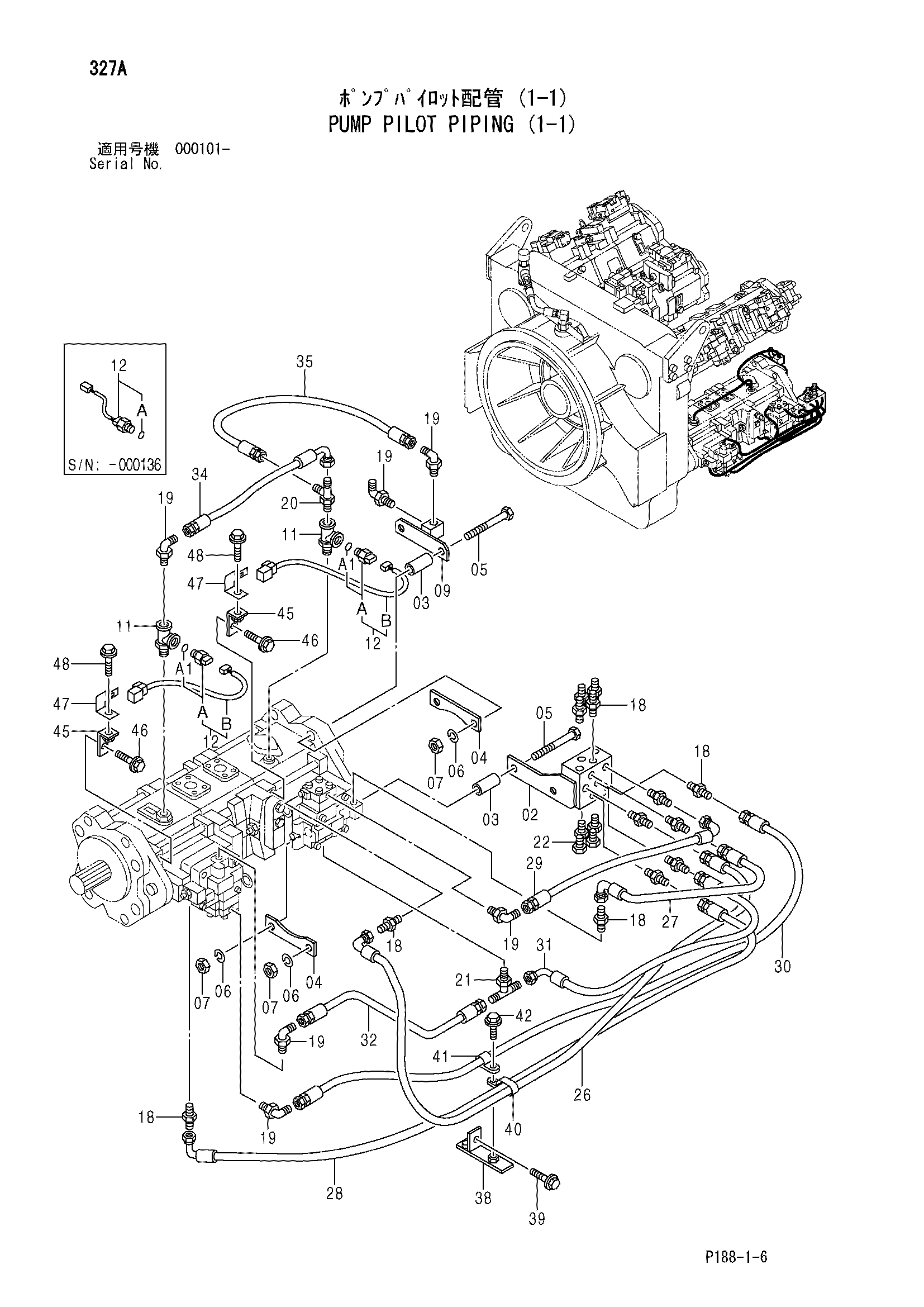

Заводская схема «Насос пилотные гидролинии (1-1)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8078571 | Коллектор | 1 |
| 03 | 4347147 | Проставка | 4 |
| 04 | 4347154 | Пластина | 2 |
| 05 | J901080 | Болт | 4 |
| 06 | A590910 | Пружинная шайба | 4 |
| 07 | J950010 | Гайка | 4 |
| 09 | 9753899 | Коллектор | 1 |
| 11 | 4365983 | Тройник | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4335020 замена: 4630577 | Датчик | 2 |
| 12A | 955656 | Уплотнительное кольцо | 1 |
| 12 | 4630577 замена: 4670681 | Датчик | 2 |
| 12A | 4623904 замена: 4670726 | Датчик | 1 |
| 12A1 | 955656 | Уплотнительное кольцо | 1 |
| 12B | 4634963 | Жгут проводов | 1 |
| 12 | 4670681 | Датчик | 2 |
| 12A | 4670726 | Датчик | 1 |
| 12A1 | 955656 | Уплотнительное кольцо | 1 |
| 12B | 4634963 | Жгут проводов | 1 |
| 18 | A852122 | Адаптер | 13 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852322 | Угловой штуцер | 6 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852422 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852522 | Тройник | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A885002 | Пробка | 4 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4214464 | Шланг | 1 |
| 27 | 4313241 | Шланг | 1 |
| 28 | 4276961 | Шланг (PP) | 1 |
| 29 | 4224471 | Шланг | 1 |
| 30 | 4313090 | Шланг (R2) | 1 |
| 31 | 4313240 | Шланг | 1 |
| 32 | 4246327 | Шланг | 1 |
| 34 | 4313241 | Шланг | 1 |
| 35 | 4274960 | Шланг (B43) | 1 |
| 38 | 9755084 | Кронштейн | 1 |
| 39 | J011220 | Болт с шайбой | 1 |
| 39 | J271220 замена: J901220 | Болт с шайбой | 1 |
| 40 | 4190292 | Зажим | 1 |
| 41 | 4190275 | Зажим | 1 |
| 42 | J021030 | Болт с шайбой | 1 |
| 42 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 45 | 9749779 | Кронштейн | 2 |
| 46 | J011220 | Болт с шайбой | 2 |
| 46 | J271220 замена: J901220 | Болт с шайбой | 2 |
| 47 | 4336875 | Кронштейн | 2 |
| 48 | J011025 | Болт с шайбой | 2 |
| 48 | J271025 замена: J901025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
