Дренажный и маке-уп трубопроводы — HITACHI EX3600-5

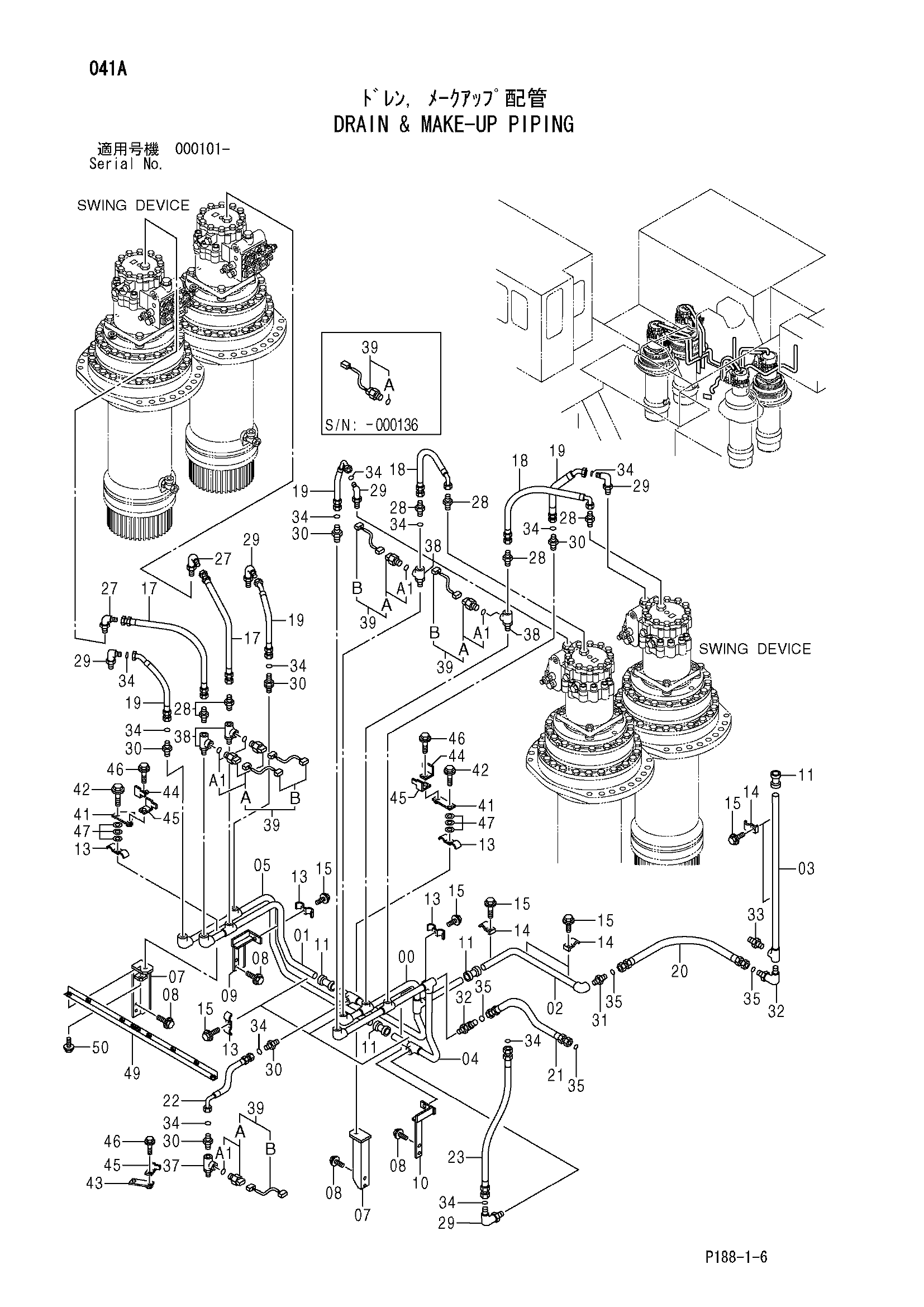

Заводская схема «Дренажный и маке-уп трубопроводы» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7037718 | Трубка | 1 |
| 01 | 7037719 | Трубка | 1 |
| 02 | 8078331 | Трубка | 1 |
| 03 | 9754297 | Трубка | 1 |
| 04 | 7037716 | Трубка | 1 |
| 05 | 7037717 | Трубка | 1 |
| 07 | 8079685 | Кронштейн | 2 |
| 08 | J021230 | Болт с шайбой | 8 |
| 08 | J271230 замена: J901230 | Болт с шайбой | 8 |
| 09 | 8087601 | Кронштейн | 1 |
| 10 | 8087600 | Кронштейн | 1 |
| 11 | 4069801 | Муфта | 4 |
| 11A | 4196259 | Уплотнение кольцо | 2 |
| 13 | 4053696 | Хомут трубки | 7 |
| 14 | 4053698 | Хомут трубки | 5 |
| 15 | J011265 | Болт с шайбой | 10 |
| 15 | J271265 замена: J901265 | Болт с шайбой | 10 |
| 17 | 4385682 | Шланг | 2 |
| 18 | 4364236 | Шланг | 2 |
| 19 | 4430960 | Шланг | 4 |
| 20 | 4430965 | Шланг | 1 |
| 21 | 4430964 | Шланг | 1 |
| 22 | 4418484 | Шланг | 1 |
| 23 | 4242431 | Шланг | 1 |
| 27 | A852366 | Угловой штуцер | 2 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | A852166 | Адаптер | 6 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | A853388 | Угловой штуцер | 5 |
| 29A | 4506429 | Уплотнительное кольцо | 1 |
| 30 | A853188 | Адаптер | 6 |
| 30A | 4506429 | Уплотнительное кольцо | 1 |
| 31 | A853100 | Адаптер | 1 |
| 31A | 970860 | Уплотнительное кольцо | 1 |
| 32 | A853300 | Угловой штуцер | 2 |
| 32A | 970860 | Уплотнительное кольцо | 1 |
| 33 | A852144 | Адаптер | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4187328 | Уплотнительное кольцо | 12 |
| 35 | 4187329 | Уплотнительное кольцо | 4 |
| 37 | 4448172 | Тройник | 1 |
| 37A | 4506429 | Уплотнительное кольцо | 1 |
| 38 | 4448192 | Тройник | 4 |
| 38A | 4506424 | Уплотнительное кольцо | 1 |
| 39 | 4335020 замена: 4630577 | Датчик | 5 |
| 39A | 955656 | Уплотнительное кольцо | 1 |
| 39 | 4630577 замена: 4670681 | Датчик | 5 |
| 39A | 4623904 замена: 4670726 | Датчик | 1 |
| 39A1 | 955656 | Уплотнительное кольцо | 1 |
| 39B | 4634963 | Жгут проводов | 1 |
| 39 | 4670681 | Датчик | 5 |
| 39A | 4670726 | Датчик | 1 |
| 39A1 | 955656 | Уплотнительное кольцо | 1 |
| 39B | 4634963 | Жгут проводов | 1 |
| 41 | 9756647 | Опора | 2 |
| 42 | J011280 | Болт с шайбой | 2 |
| 42 | J271280 замена: J901280 | Болт с шайбой | 2 |
| 43 | 9756741 | Опора | 1 |
| 44 | 4257159 | Кронштейн | 2 |
| 45 | 4336875 | Кронштейн | 3 |
| 46 | J011025 | Болт с шайбой | 3 |
| 46 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 47 | A590112 | Плоская шайба | 6 |
| 49 | 9760635 | Кронштейн | 1 |
| 50 | J031030 | Болт с шайбой | 2 |
| 50 | J281030 замена: J901030 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
