Пилотный, дренажные трубопроводы (гусеница: внутренний) — HITACHI EX3600-5

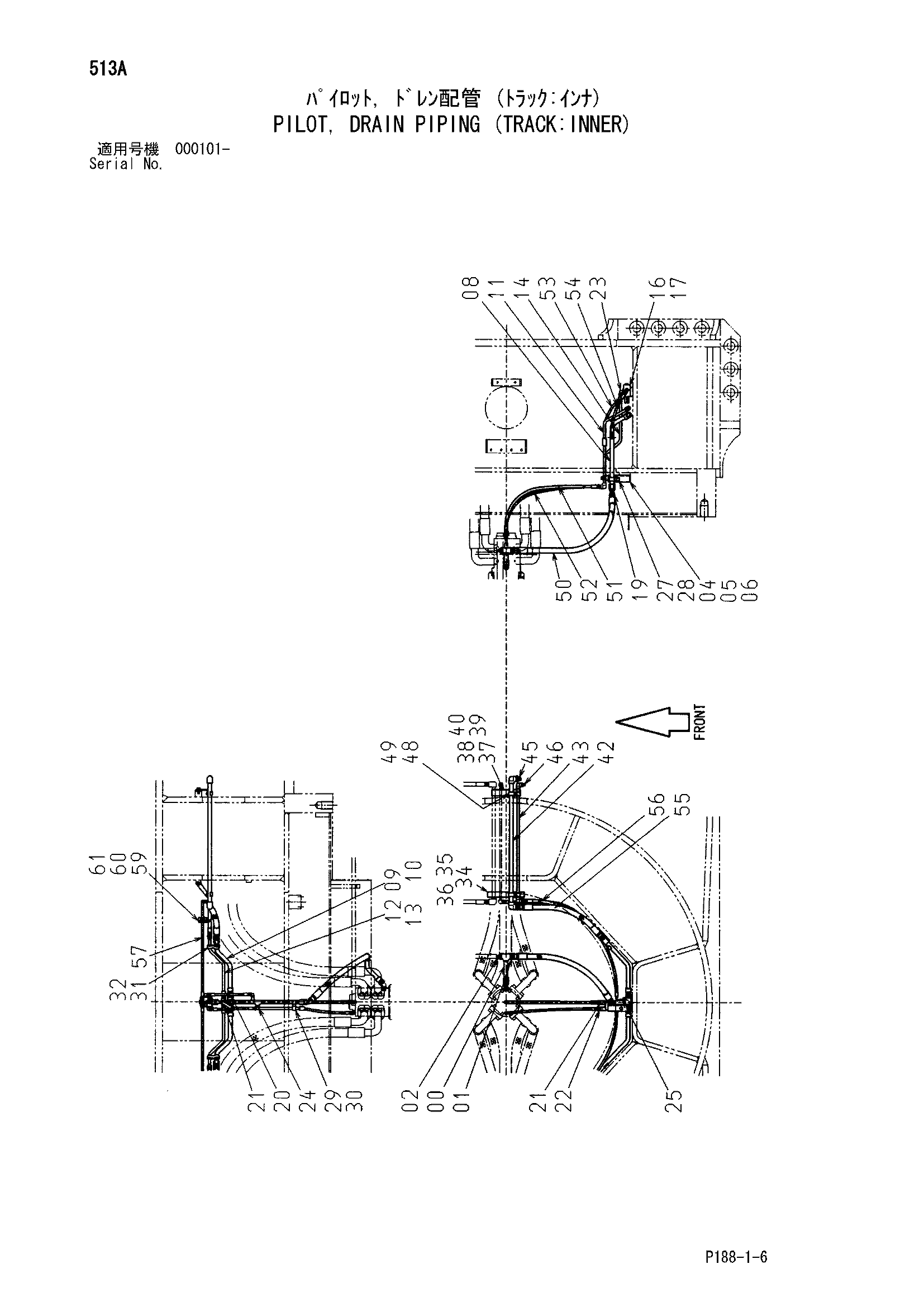

Заводская схема «Пилотный, дренажные трубопроводы (гусеница: внутренний)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9753358 | Трубка | 1 |
| 01 | A852166 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | A852144 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 9753711 | Кронштейн | 1 |
| 05 | J901225 | Болт | 2 |
| 06 | A590912 | Пружинная шайба | 2 |
| 08 | 8078042 | Трубка | 1 |
| 09 | 8078037 | Трубка | 1 |
| 10 | 8078038 | Трубка | 1 |
| 11 | 8078040 | Трубка | 1 |
| 12 | 8078034 | Трубка | 1 |
| 13 | 8078035 | Трубка | 1 |
| 14 | 8078050 | Трубка | 1 |
| 16 | 4186043 | Клапан | 1 |
| 17 | J011060 | Болт с шайбой | 2 |
| 17 | J271060 замена: J901060 | Болт с шайбой | 2 |
| 19 | A852266 | Угловой штуцер | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | A852166 | Адаптер | 4 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | A852133 | Адаптер | 5 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A852132 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852323 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852322 | Угловой штуцер | 4 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852122 | Адаптер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4053595 | Хомут трубки | 1 |
| 28 | J011260 | Болт с шайбой | 1 |
| 28 | J271260 замена: J901260 | Болт с шайбой | 1 |
| 29 | 4053593 | Хомут трубки | 1 |
| 30 | J011040 | Болт с шайбой | 1 |
| 30 | J271040 замена: J901040 | Болт с шайбой | 1 |
| 31 | 4188878 | Хомут трубки | 2 |
| 32 | J011040 | Болт с шайбой | 2 |
| 32 | J271040 замена: J901040 | Болт с шайбой | 2 |
| 34 | 8035702 | Опора R | 1 |
| 35 | 8035704 | Опора L | 1 |
| 36 | J011225 | Болт с шайбой | 8 |
| 36 | J271225 замена: J901225 | Болт с шайбой | 8 |
| 37 | 4189655 | Кронштейн | 1 |
| 38 | 4189654 | Кронштейн | 1 |
| 39 | J901225 | Болт | 4 |
| 40 | A590912 | Пружинная шайба | 4 |
| 42 | 9753599 | Трубка | 2 |
| 43 | 9753601 | Трубка | 2 |
| 45 | A852166 | Адаптер | 4 |
| 45A | 4506424 | Уплотнительное кольцо | 1 |
| 46 | A852133 | Адаптер | 4 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4188878 | Хомут трубки | 4 |
| 49 | J011040 | Болт с шайбой | 4 |
| 49 | J271040 замена: J901040 | Болт с шайбой | 4 |
| 50 | 4371192 | Шланг | 1 |
| 51 | 4269841 | Шланг | 1 |
| 52 | 4269799 | Шланг | 1 |
| 53 | 4248681 | Шланг | 1 |
| 54 | 4224416 | Шланг | 1 |
| 55 | 4314595 | Шланг | 2 |
| 56 | 4269837 | Шланг | 2 |
| 57 | 4428601 | Шланг | 2 |
| 59 | 4186040 | Хомут | 2 |
| 60 | 4186041 | Втулка | 2 |
| 61 | J010850 | Болт с шайбой | 4 |
| 61 | J260850 замена: J900850 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
