Кондиционер. трубопроводы (двигатель) — HITACHI EX3600-5

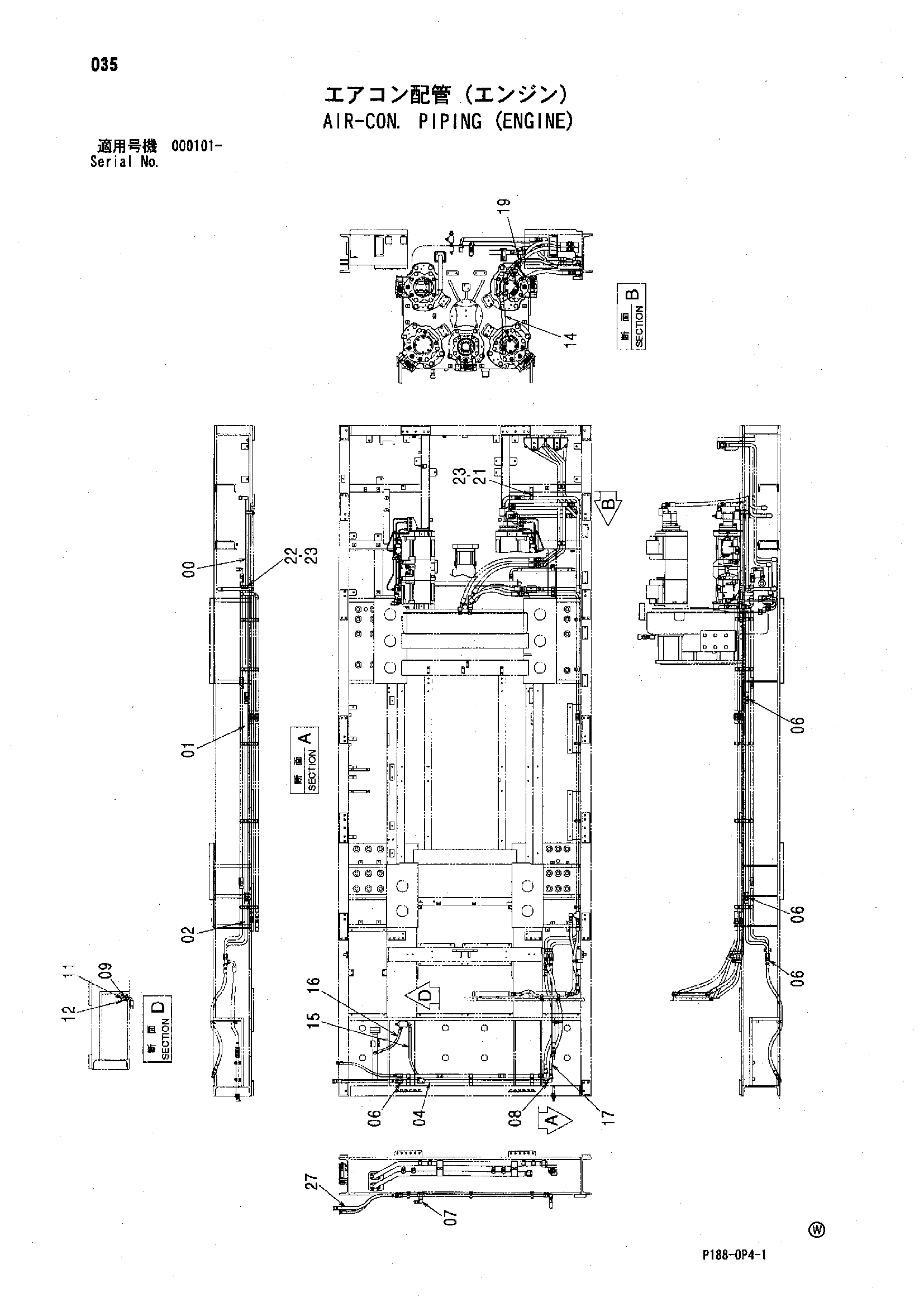

Заводская схема «Кондиционер. трубопроводы (двигатель)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8081009 | Трубка | 1 |
| 01 | 8079213 | Трубка | 1 |
| 02 | 8079214 | Трубка | 1 |
| 04 | 8080992 | Трубка | 1 |
| 06 | A852166 | Адаптер | 4 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4353073 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A852366 | Угловой штуцер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | A852344 | Угловой штуцер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4348178 | Предохранительный клапан | 1 |
| 12 | J260860 | Болт с шайбой | 2 |
| 12A | J900860 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 14 | 4389996 | Шланг | 1 |
| 15 | 4627084 | Шланг | 1 |
| 16 | 4313419 | Шланг | 1 |
| 17 | 4622211 | Шланг | 1 |
| 19 | A852266 | Угловой штуцер | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4053595 | Хомут трубки | 1 |
| 22 | 4053596 | Хомут трубки | 10 |
| 23 | J271255 | Болт с шайбой | 11 |
| 23A | J901255 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 27 | 4634044 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
