Вентилятор привод (радиатор) — HITACHI EX3600-5

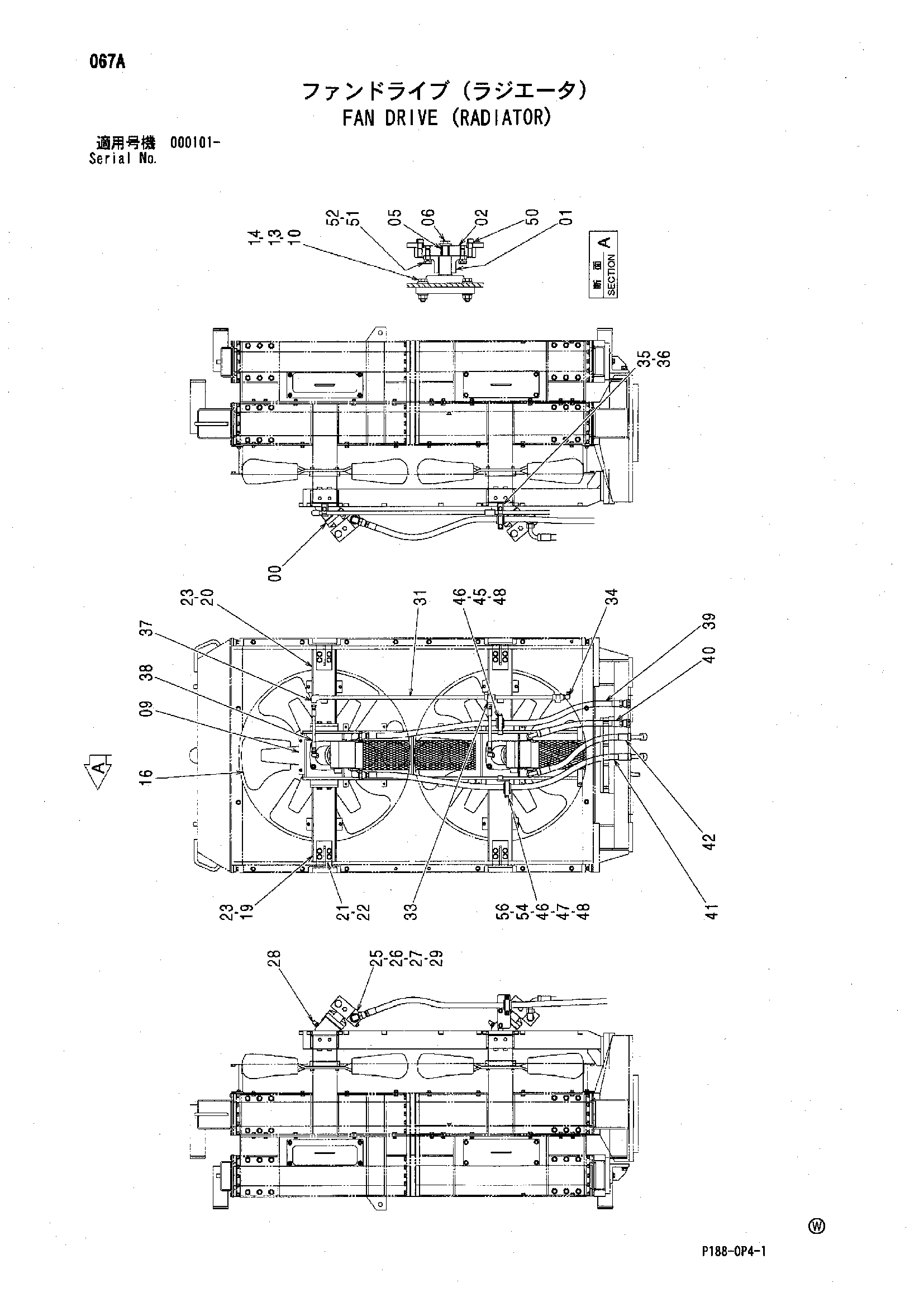

Заводская схема «Вентилятор привод (радиатор)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4429581 | Гидромотор | 2 |
| 01 | 4439263 | Муфта | 2 |
| 02 | 4439262 | Муфта | 2 |
| 05 | 4432531 | Проставка | 2 |
| 06 | J281255 | Болт с шайбой | 2 |
| 06A | J901255 | Болт | 1 |
| 06B | 4249324 | Шайба | 1 |
| 09 | 6019008 | Кронштейн | 1 |
| 10 | J271250 | Болт с шайбой | 8 |
| 10A | J901250 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 13 | J222012 | Шайба | 8 |
| 14 | J950012 | Гайка | 8 |
| 16 | 4433254 | Вентилятор | 2 |
| 19 | 8078443 | Кронштейн | 2 |
| 20 | 8079119 | Кронштейн | 2 |
| 21 | 8078442 | Кронштейн | 4 |
| 22 | J271240 | Болт с шайбой | 16 |
| 22A | J901240 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | J271235 | Болт с шайбой | 8 |
| 23A | J901235 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 25 | 3088640 | Блок | 2 |
| 26 | 4153532 | Уплотнительное кольцо | 4 |
| 27 | M341065 | Болт с внутренним шестигранником | 16 |
| 28 | A852322 | Угловой штуцер | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | A852366 | Угловой штуцер | 4 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 8099984 | Трубка | 1 |
| 33 | A852122 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A852333 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4138227 | Хомут трубки | 2 |
| 36 | J271040 | Болт с шайбой | 2 |
| 36A | J901040 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | A852132 | Адаптер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4433473 | Шланг | 2 |
| 39 | 4627964 | Шланг | 1 |
| 40 | 4633873 | Шланг | 1 |
| 41 | 4633876 | Шланг | 1 |
| 42 | 4627873 | Шланг | 1 |
| 45 | 4407307 | Втулка | 1 |
| 46 | 4189932 | Хомут | 2 |
| 47 | 4192411 | Втулка | 1 |
| 48 | J271000 | Болт с шайбой | 4 |
| 48A | J901000 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 50 | M341036 | Болт с внутренним шестигранником | 8 |
| 51 | J921030 | Болт | 8 |
| 52 | J222010 | Шайба | 8 |
| 54 | 9764139 | Кронштейн | 1 |
| 56 | J271030 | Болт с шайбой | 2 |
| 56A | J901030 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
