Пилотные гидролинии (центральный): 4 — HITACHI EX3600-5

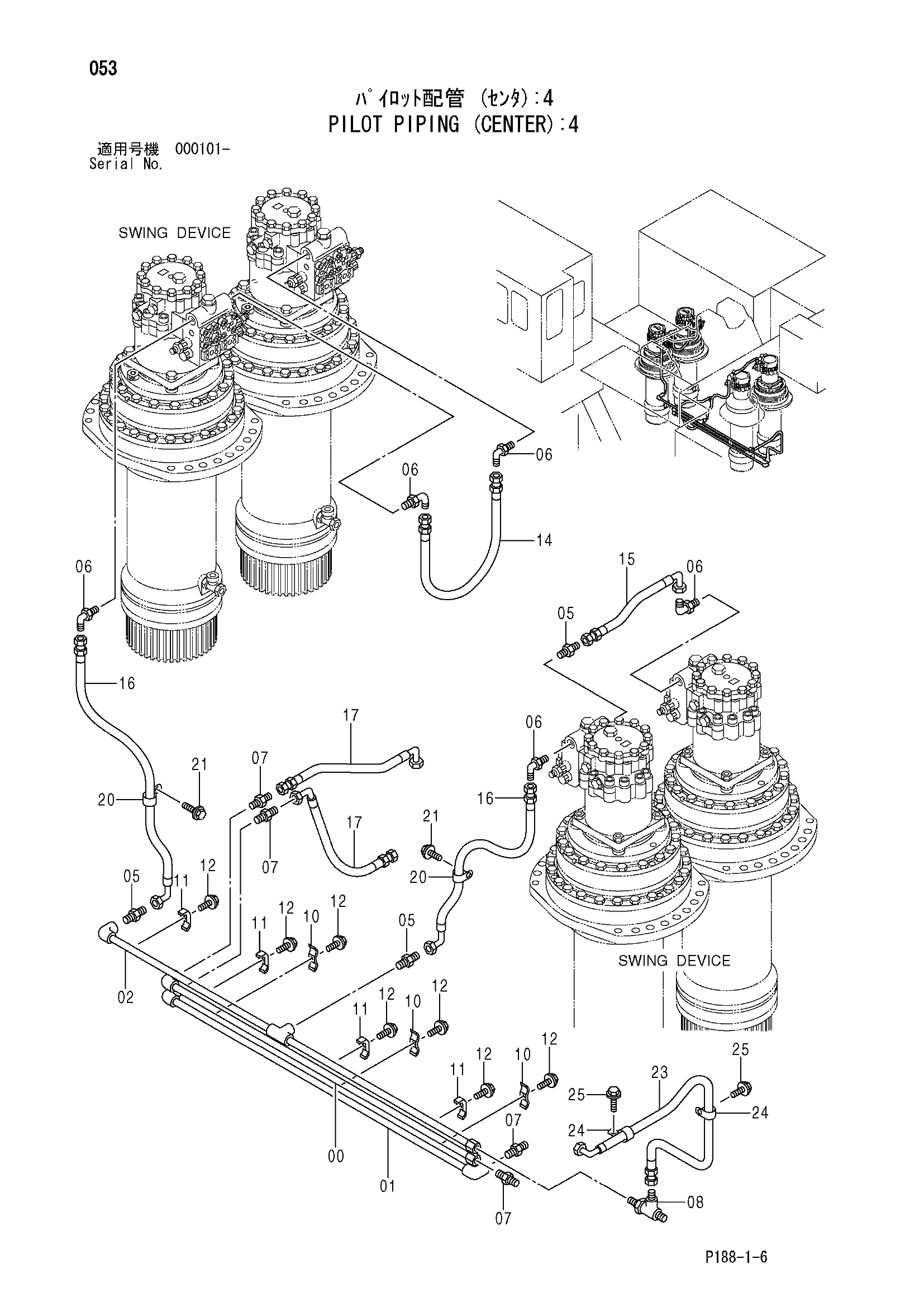

Заводская схема «Пилотные гидролинии (центральный): 4» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9754691 | Трубка | 1 |
| 01 | 9754692 | Трубка | 1 |
| 02 | 8079874 | Трубка | 1 |
| 05 | A852122 | Адаптер | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852322 | Угловой штуцер | 5 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 4 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852433 | Тройник | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4001156 | Хомут трубки | 3 |
| 11 | 4401675 | Хомут | 4 |
| 12 | J011040 | Болт с шайбой | 7 |
| 12 | J271040 замена: J901040 | Болт с шайбой | 7 |
| 14 | 4269797 | Шланг | 1 |
| 15 | 4270648 | Шланг (IDP) | 1 |
| 16 | 4313253 | Шланг | 2 |
| 17 | 4259665 | Шланг | 2 |
| 20 | 4190275 | Зажим | 2 |
| 21 | J011020 | Болт с шайбой | 2 |
| 21 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 23 | 4218430 | Шланг | 1 |
| 24 | 4190262 | Зажим | 2 |
| 25 | J011020 | Болт с шайбой | 2 |
| 25 | J271020 замена: J901020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
