Пилотные гидролинии (левый): 3 — HITACHI EX3600-5

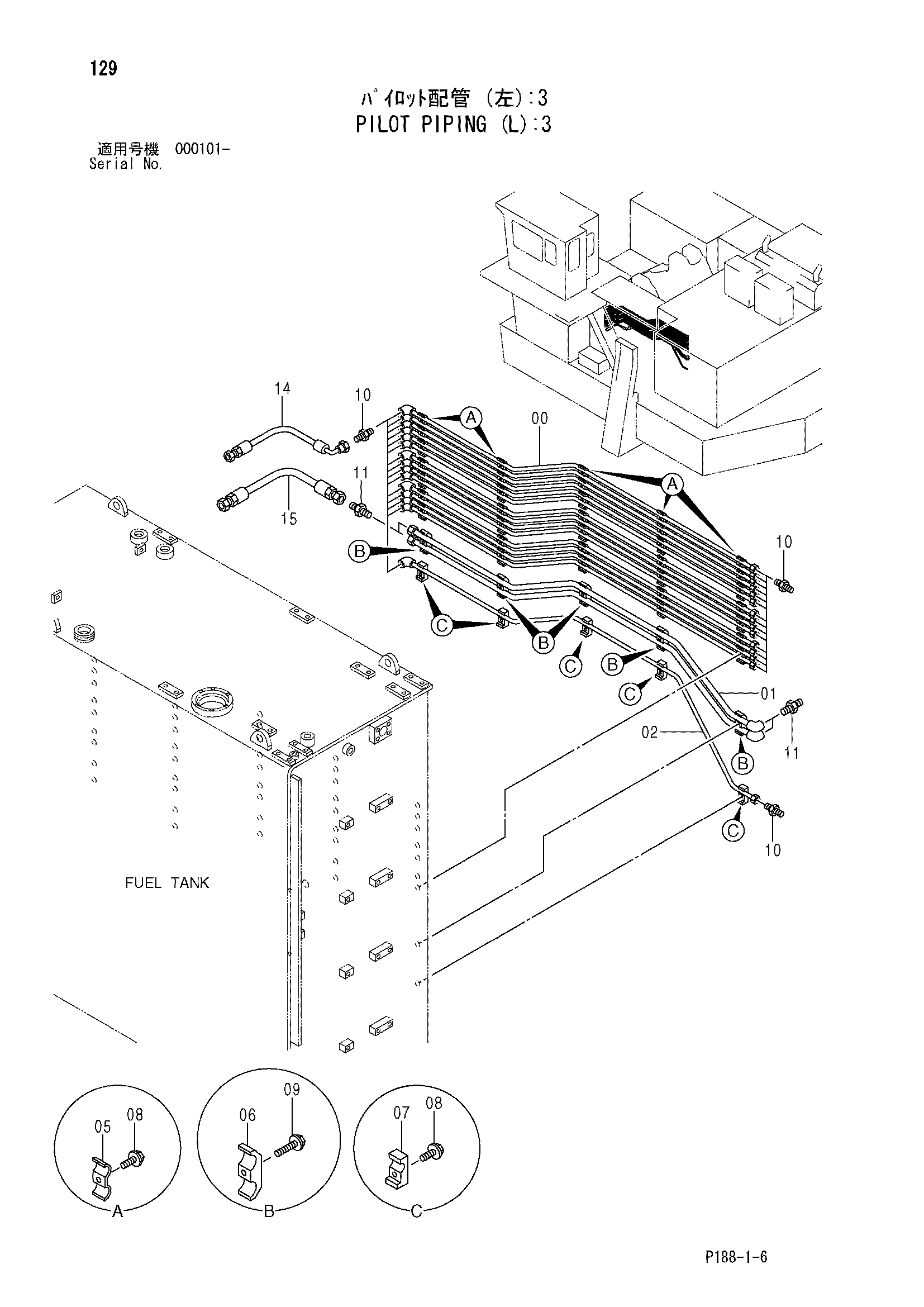

Заводская схема «Пилотные гидролинии (левый): 3» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8079168 | Трубка | 14 |
| 01 | 8079162 | Трубка | 2 |
| 02 | 8079170 | Трубка | 1 |
| 05 | 4001156 | Хомут трубки | 35 |
| 06 | 4053596 | Хомут трубки | 5 |
| 07 | 4401675 | Хомут | 5 |
| 08 | J011035 | Болт с шайбой | 40 |
| 08 | J271035 замена: J901035 | Болт с шайбой | 40 |
| 09 | J011255 | Болт с шайбой | 5 |
| 09 | J271255 замена: J901255 | Болт с шайбой | 5 |
| 10 | A852133 | Адаптер | 30 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852166 | Адаптер | 4 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4285790 | Шланг | 15 |
| 15 | 4364239 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
