Лубрикатор панель — HITACHI EX3600-5

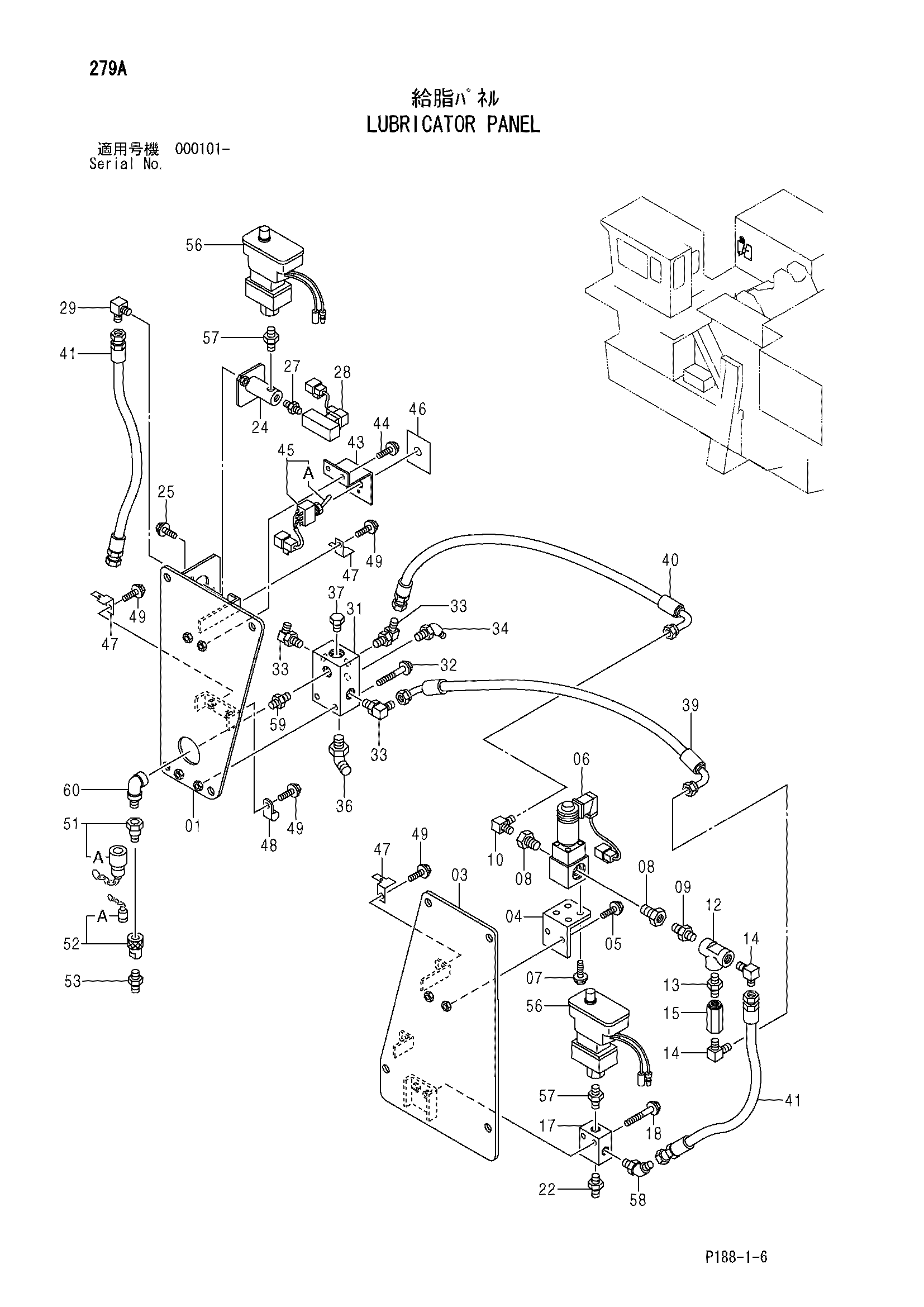

Заводская схема «Лубрикатор панель» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8084274 | Кронштейн | 1 |
| 03 | 8087122 | Кронштейн | 1 |
| 04 | 4455356 | Кронштейн | 1 |
| 05 | J011030 | Болт с шайбой | 2 |
| 05 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 06 | 4455054 | Электромагнитный клапан | 1 |
| 07 | J010616 | Болт с шайбой | 2 |
| 07 | J260616 замена: J900616 | Болт с шайбой | 2 |
| 08 | 94-1608 | Переходник | 2 |
| 09 | 94-1701 | Адаптер | 1 |
| 10 | 4154656 | Угловой штуцер | 1 |
| 12 | 94-0660 | Тройник | 1 |
| 13 | 94-1701 | Адаптер | 1 |
| 14 | 4154656 | Угловой штуцер | 2 |
| 15 | 4132836 | Обратный клапан | 1 |
| 17 | 3090332 | Блок | 1 |
| 18 | J010850 | Болт с шайбой | 2 |
| 18 | J260850 замена: J900850 | Болт с шайбой | 2 |
| 22 | A852133 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 9747503 | Фланец | 1 |
| 25 | J021030 | Болт с шайбой | 2 |
| 25 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 27 | 4433976 | Адаптер | 1 |
| 27A | 4433957 | Уплотнительное кольцо | 1 |
| 28 | 4377537 | Датчик давления | 1 |
| 29 | 4154656 | Угловой штуцер | 1 |
| 31 | 3090331 | Блок | 1 |
| 32 | J011070 | Болт с шайбой | 2 |
| 32 | J271070 замена: J901070 | Болт с шайбой | 2 |
| 33 | A852322 | Угловой штуцер | 3 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A852222 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852366 | Угловой штуцер | 1 |
| 36A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | A885002 | Пробка | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4442870 | Шланг | 1 |
| 40 | 4385686 | Шланг | 1 |
| 41 | 4398673 | Шланг | 2 |
| 43 | 4380442 | Кронштейн | 1 |
| 44 | J010616 | Болт с шайбой | 2 |
| 44 | J260616 замена: J900616 | Болт с шайбой | 2 |
| 45 | 4377351 | Выключатель | 1 |
| 45A | 4405843 | Колпачок резиновый | 1 |
| 46 | 4379181 | Информационная табличка | 1 |
| 47 | 4257159 | Кронштейн | 4 |
| 48 | 4190261 | Зажим | 1 |
| 49 | J011020 | Болт с шайбой | 5 |
| 49 | J271020 замена: J901020 | Болт с шайбой | 5 |
| 51 | 4022907 | Самоуплотняющееся соединение | 1 |
| 51A | 4072595 | Колпачок | 1 |
| 52 | 4022908 | Самоуплотняющееся соединение | 1 |
| 52A | 4072596 | Колпачок | 1 |
| 53 | 4215650 | Адаптер | 1 |
| 56 | 4351665 | Датчик давления | 2 |
| 57 | 4351271 | Адаптер | 2 |
| 58 | A852222 | Угловой штуцер | 1 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
| 59 | 4229648 | Адаптер | 1 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | 94-0631 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
