Воздушный звуковой сигнал — HITACHI EX3600-5

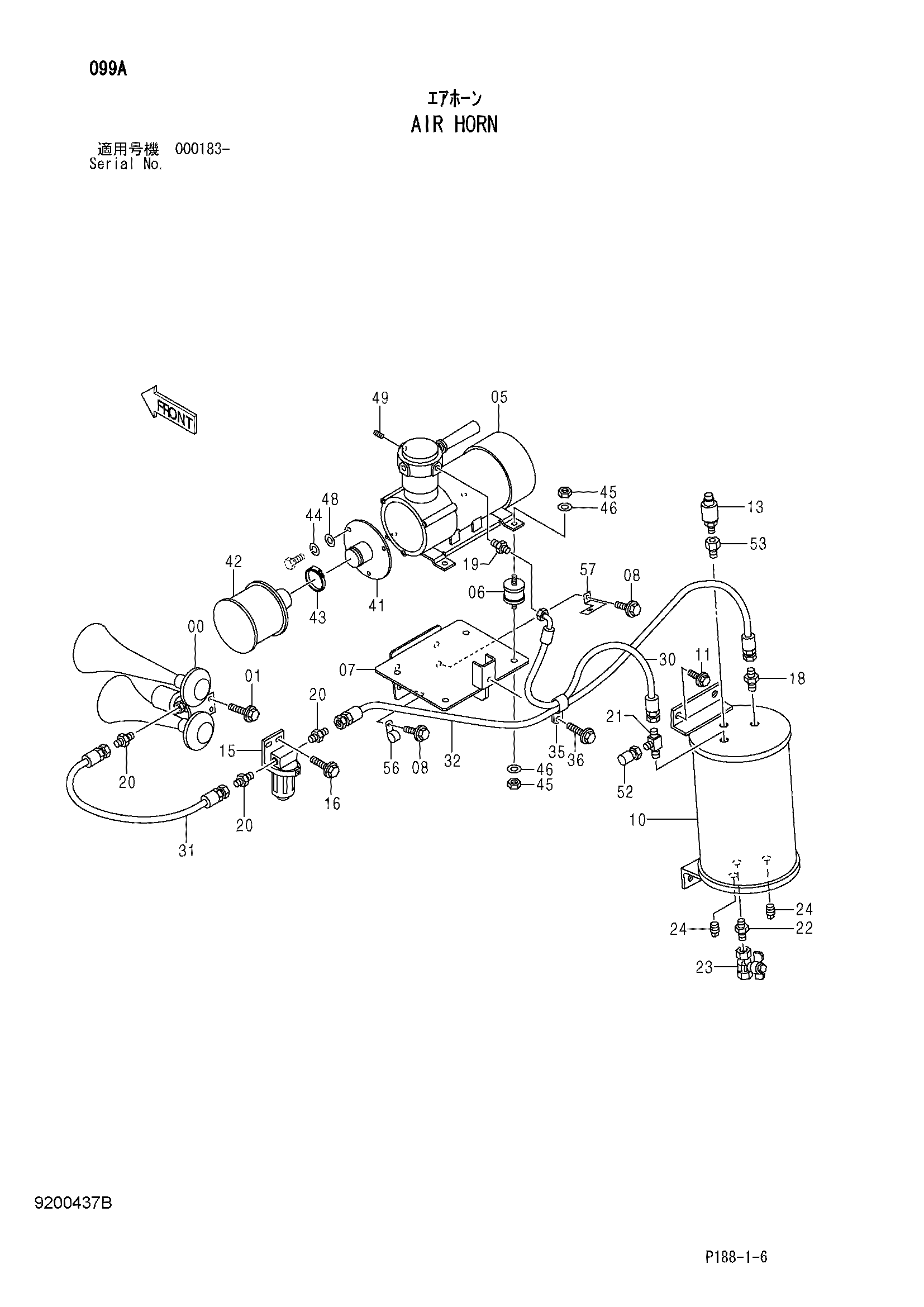

Заводская схема «Воздушный звуковой сигнал» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4454474 | Звуковой сигнал | 1 |
| 01 | J260625 замена: J900625 | Болт с шайбой | 2 |
| 05 | 4662258 замена: 4708359 | Компрессор | 1 |
| 05 | 4708359 | Компрессор | 1 |
| 06 | 4280187 | Резиновая подушка | 4 |
| 07 | 8107353 | Кронштейн | 1 |
| 08 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 10 | 8084190 | Бак воздушный | 1 |
| 11 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 13 | 4333040 | Выключатель | 1 |
| 15 | 4454479 | Фильтр воздушный | 1 |
| 15A | 4652236 | Фильтрующий элемент | 1 |
| 16 | J260616 замена: J900616 | Болт с шайбой | 2 |
| 18 | 4154651 | Адаптер | 1 |
| 19 | 4154651 | Адаптер | 1 |
| 20 | 4298744 | Адаптер | 3 |
| 21 | 4252159 | Тройник | 1 |
| 22 | 94-1701 | Адаптер | 1 |
| 23 | 4374265 | Шаровой клапан | 1 |
| 24 | 94-2022 | Пробка | 2 |
| 30 | 4312908 | Шланг | 1 |
| 31 | 4224416 | Шланг | 1 |
| 32 | 4304962 | Шланг | 1 |
| 35 | 4190292 | Зажим | 1 |
| 36 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 41 | 9768374 | Крышка | 1 |
| 42 | 4675640 | Фильтр воздушный | 1 |
| 43 | 4011675 | Хомут шланга | 1 |
| 44 | A590905 | Пружинная шайба | 3 |
| 45 | J230008 | Гайка | 8 |
| 46 | A590108 | Плоская шайба | 8 |
| 48 | A590105 | Плоская шайба | 3 |
| 49 | 94-2022 | Пробка | 1 |
| 52 | 4177307 | Унион | 1 |
| 53 | 4325835 | Адаптер | 1 |
| 56 | 4190271 | Зажим | 1 |
| 57 | 4475507 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
