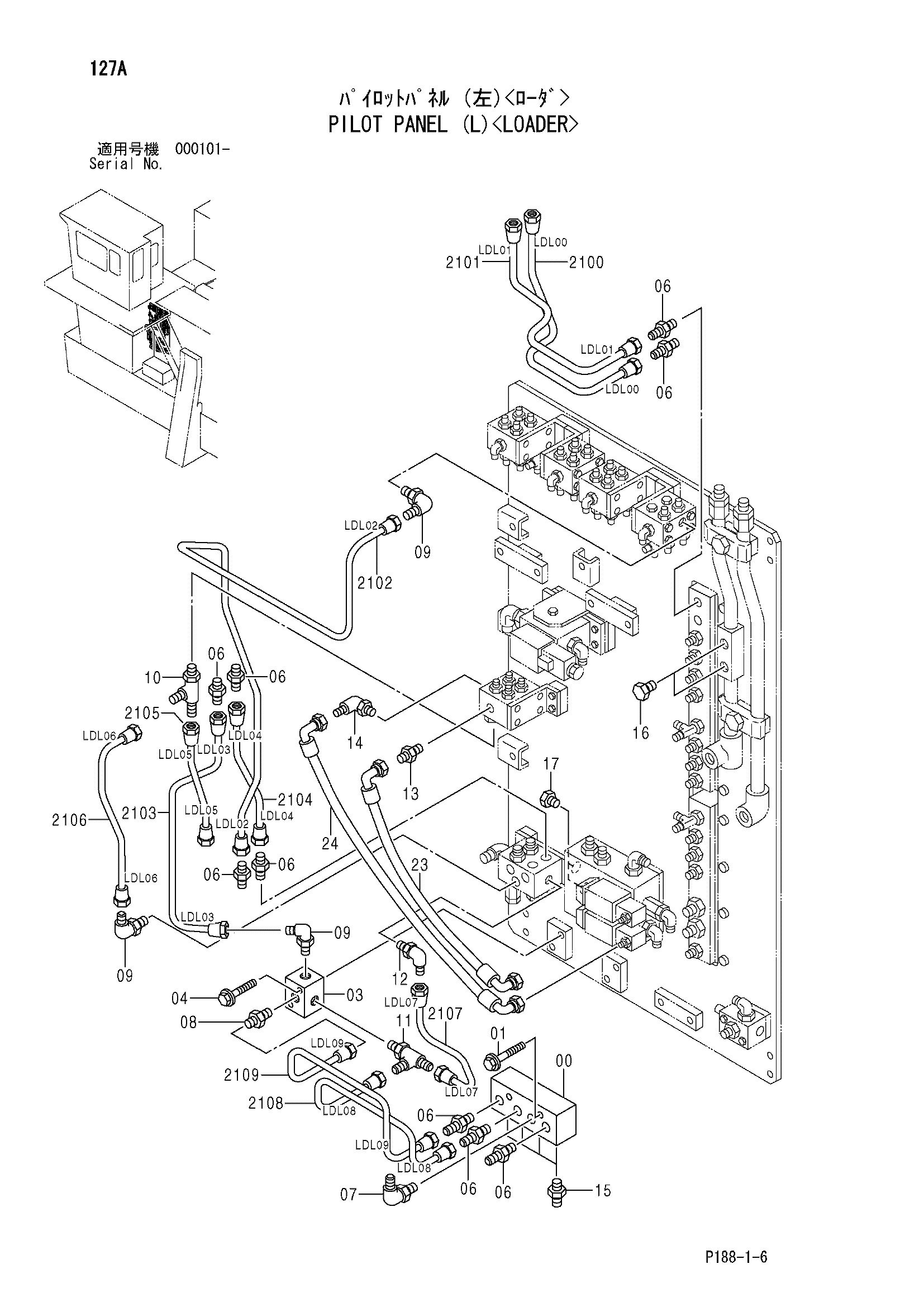

Пилотный панель (левый)<погрузчик> — HITACHI EX3600-5
Заводская схема «Пилотный панель (левый)<погрузчик>» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4433256 | Коллектор | 1 |
| 01 | J011070 | Болт с шайбой | 2 |
| 01 | J271070 замена: J901070 | Болт с шайбой | 2 |
| 03 | 4195759 | Челночный клапан | 1 |
| 04 | J011055 | Болт с шайбой | 2 |
| 04 | J271055 замена: J901055 | Болт с шайбой | 2 |
| 06 | 4344020 | Адаптер | 9 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4344046 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4344025 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4231683 | Угловой штуцер | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4433633 | Тройник | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4433565 | Тройник | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4433566 | Угловой штуцер | 1 |
| 12A | 4506408 | Уплотнительное кольцо | 1 |
| 13 | 4280155 | Адаптер | 1 |
| 13A | 4506408 | Уплотнительное кольцо | 1 |
| 14 | A852322 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852133 | Адаптер | 4 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A885003 | Пробка | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A885002 | Пробка | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 2100 | 4433736 | Трубка (LDL00) | 1 |
| 2101 | 4433737 | Трубка (LDL01) | 1 |
| 2102 | 4433738 | Трубка (LDL02) | 1 |
| 2103 | 4433739 | Трубка (LDL03) | 1 |
| 2104 | 4433740 | Трубка (LDL04) | 1 |
| 2105 | 4433741 | Трубка (LDL05) | 1 |
| 2106 | 4433742 | Трубка (LDL06) | 1 |
| 2107 | 4433743 | Трубка (LDL07) | 1 |
| 2108 | 4433744 | Трубка (LDL08) | 1 |
| 2109 | 4433745 | Трубка (LDL09) | 1 |
| 23 | 4246364 | Шланг | 1 |
| 24 | 4250830 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
