Дренажные трубопроводы (двигатель): 2 — HITACHI EX3600-5

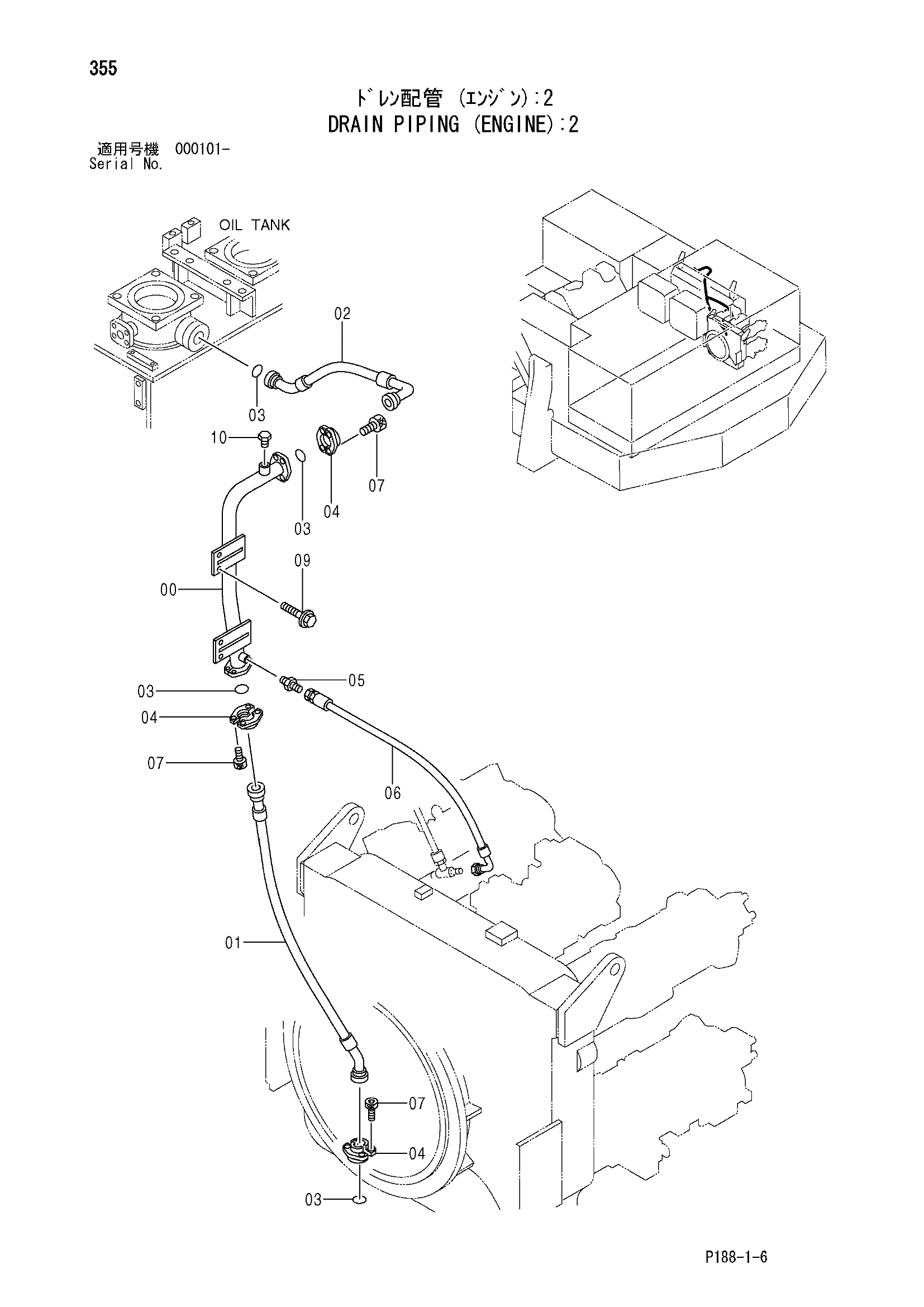

Заводская схема «Дренажные трубопроводы (двигатель): 2» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082791 | Трубка | 1 |
| 01 | 4433275 | Шланг | 1 |
| 02 | 4433274 | Шланг | 1 |
| 03 | 4292384 | Уплотнительное кольцо | 4 |
| 04 | 965946 | Разъёмный фланец | 6 |
| 05 | A852122 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4433552 | Шланг | 1 |
| 07 | M341240 | Болт с внутренним шестигранником | 12 |
| 09 | J011030 | Болт с шайбой | 4 |
| 09 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 10 | 4092534 | Пробка | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
