Масляный поддон — HITACHI EX3600-5

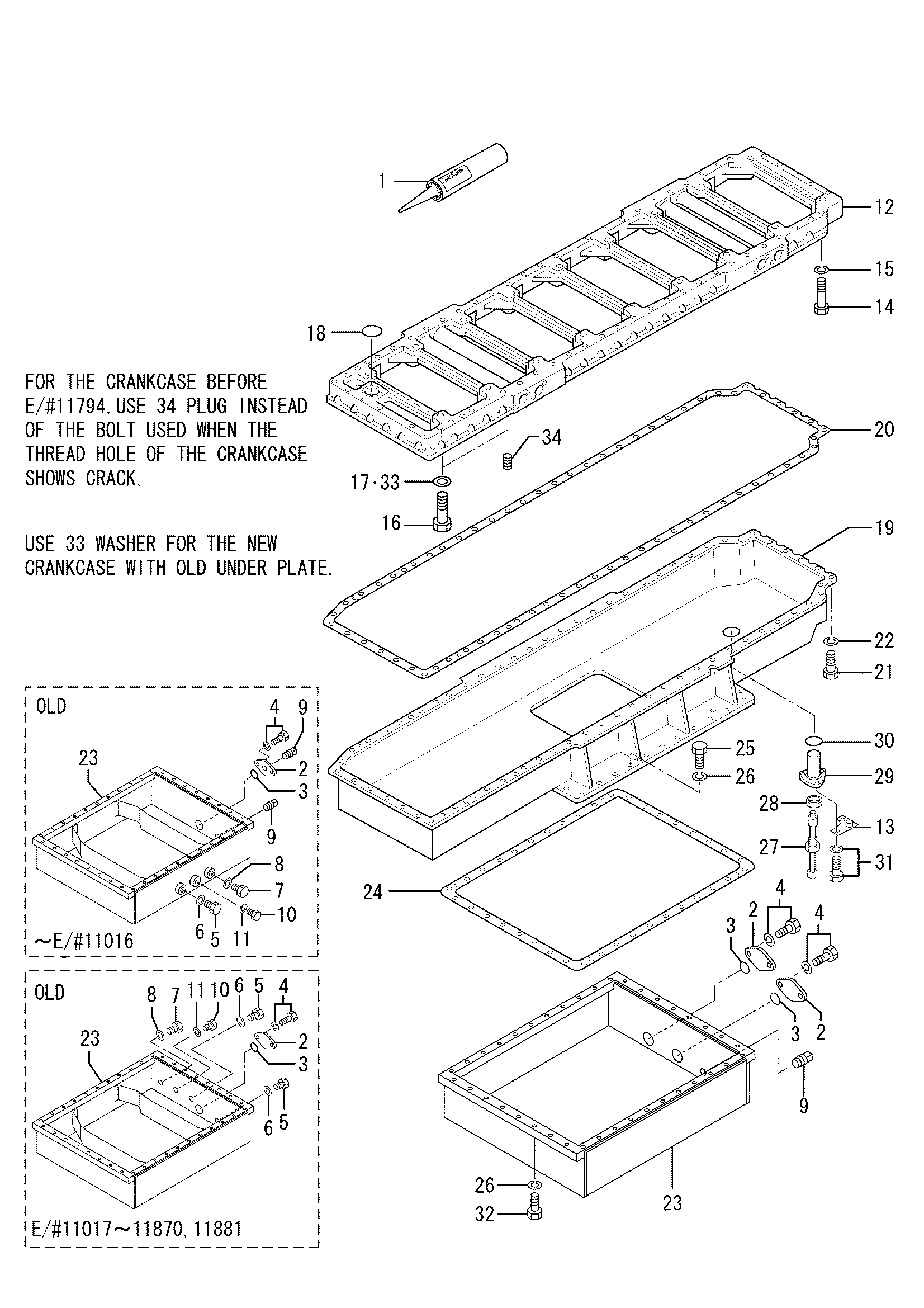

Заводская схема «Масляный поддон» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3759401300	Бонд, 1211	1
2	H4573551100	Фланец	1
2	H3354606900	Крышка	1
2	H3354606900	Крышка	2
3	H0550720600	Уплотнительное кольцо	1
3	H0550720600	Уплотнительное кольцо	2
4	HF180512030	Болт, W/шайба	2
4	HF180512025	Болт, W/шайба	2
4	HF180512025	Болт, W/шайба	4
5	HF500036000	Пробка, дренажный	2
6	H0594603601	Шайба, сеалинг	2
7	HF500020000	Пробка, дренажный	1
8	H0594602001	Шайба, сеалинг	1
9	HF500626000	Пробка, таперед	2
9	HF500626000	Пробка, таперед	1
10	HF500016000	Пробка, дренажный	1
11	H0594601601	Шайба, сеалинг	1
12	H3781313100	Пластина, нижний	1
12	H3781323100	Пластина, нижний	1
13	H3621322900	Стойка, датчик коад	1
14	HF103512085	Болт	64
15	HF251512000	Пружинная шайба	64
16	HF103520090	Болт	18
16	HF103516085	Болт	18
17	H3340102600	Шайба	18
17	H3120171800	Шайба	18
18	H0550710800	Уплотнительное кольцо	1
19	H3781313200	Поддон, масляный верхний	1
19	H3781323200	Поддон, масляный верхний	1
20	H3781303400	Манжета, верхний	1
20	H3781313400	Манжета, верхний	1
21	HF103512035	Болт	67
22	HF251512000	Пружинная шайба	67
23	H3781303300	Поддон, масляный нижний	1
23	H3781303301	Поддон, масляный нижний	1
23	H3781313300	Поддон, масляный нижний	1
24	H3781303500	Манжета, нижний	1
25	HF103512045	Болт	26
26	HF251512000	Пружинная шайба	38
27	H3789200200	Датчик, масляный	1
27	H3789210200	Датчик, масляный	1
28	H0594603301	Шайба, сеалинг	1
29	H3621300900	Корпус, уровень датчик	1
29	H3621310901	Корпус, уровень датчик	1
30	H0550720550	Уплотнительное кольцо	1
31	HF180510025	Болт, W/шайба	3
32	HF103512055	Болт	12
33	H4042501100	Шайба	18
34	H3750702900	Пробка	0

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
