Обратные трубопроводы (правый): 1 — HITACHI EX3600-5

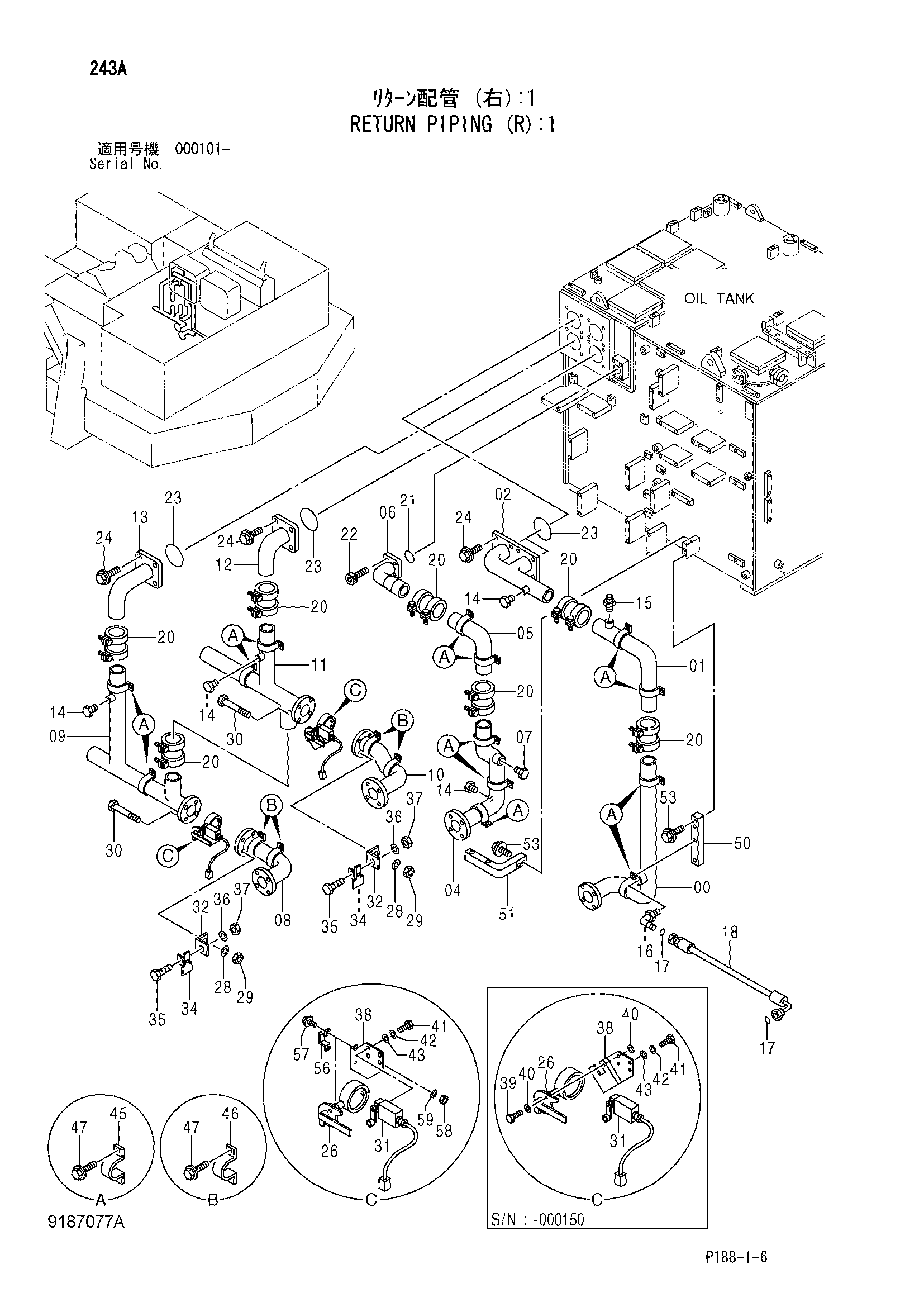

Заводская схема «Обратные трубопроводы (правый): 1» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8078735	Трубка	1
01	8078736	Трубка	1
02	8078739	Трубка	1
04	8078737	Трубка	1
05	9754013	Трубка	1
06	8078738	Трубка	1
07	A885000	Пробка	1
07A	970860	Уплотнительное кольцо	1
08	8078741	Трубка	1
09	7037805	Трубка	1
10	8078740	Трубка	1
11	7037803	Трубка	1
12	8080769	Трубка	1
13	8080771	Трубка	1
14	A885002	Пробка	4
14A	957366	Уплотнительное кольцо	1
15	A852144	Адаптер	1
15A	4506418	Уплотнительное кольцо	1
16	A853300	Угловой штуцер	1
16A	970860	Уплотнительное кольцо	1
17	4187329	Уплотнительное кольцо	2
18	4443704	Шланг	1
20	4071214	Муфта	7
21	4153541	Уплотнительное кольцо	1
22	M341440	Болт с внутренним шестигранником	4
23	4153555	Уплотнительное кольцо	4
24	J011240	Болт с шайбой	16
24	J271240 замена: J901240	Болт с шайбой	16
26	4423846 замена: 4646791	Клапан	2
26	4646791	Клапан	2
28	A590912	Пружинная шайба	8
29	J950012	Гайка	8
30	J901295	Болт	8
31	4298612	Выключатель концевой	2
32	4356153	Угол	2
34	4257159	Кронштейн	2
35	J901020	Болт	2
36	A590910	Пружинная шайба	2
37	J950010	Гайка	2
38	8077183	Кронштейн	2
38	3106864	Кронштейн	2
39	J900835	Болт	4
40	A590108	Плоская шайба	8
41	J900620	Болт	8
42	A590906	Пружинная шайба	8
43	A590106	Плоская шайба	8
45	4000910	Хомут трубки	13
46	4000909	Хомут трубки	4
47	J011020	Болт с шайбой	34
47	J271020 замена: J901020	Болт с шайбой	34
50	4432930	Седло винта	1
51	4432931	Седло винта	1
53	J011245	Болт с шайбой	4
53	J271245 замена: J901245	Болт с шайбой	4
56	4649168	Кронштейн	2
57	J260820	Болт с шайбой	4
57A	J900820	Болт	1
57B	A590108	Плоская шайба	1
58	M500807	Гайка	4
59	A590108	Плоская шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
