Кабина платформа — HITACHI EX3600-5

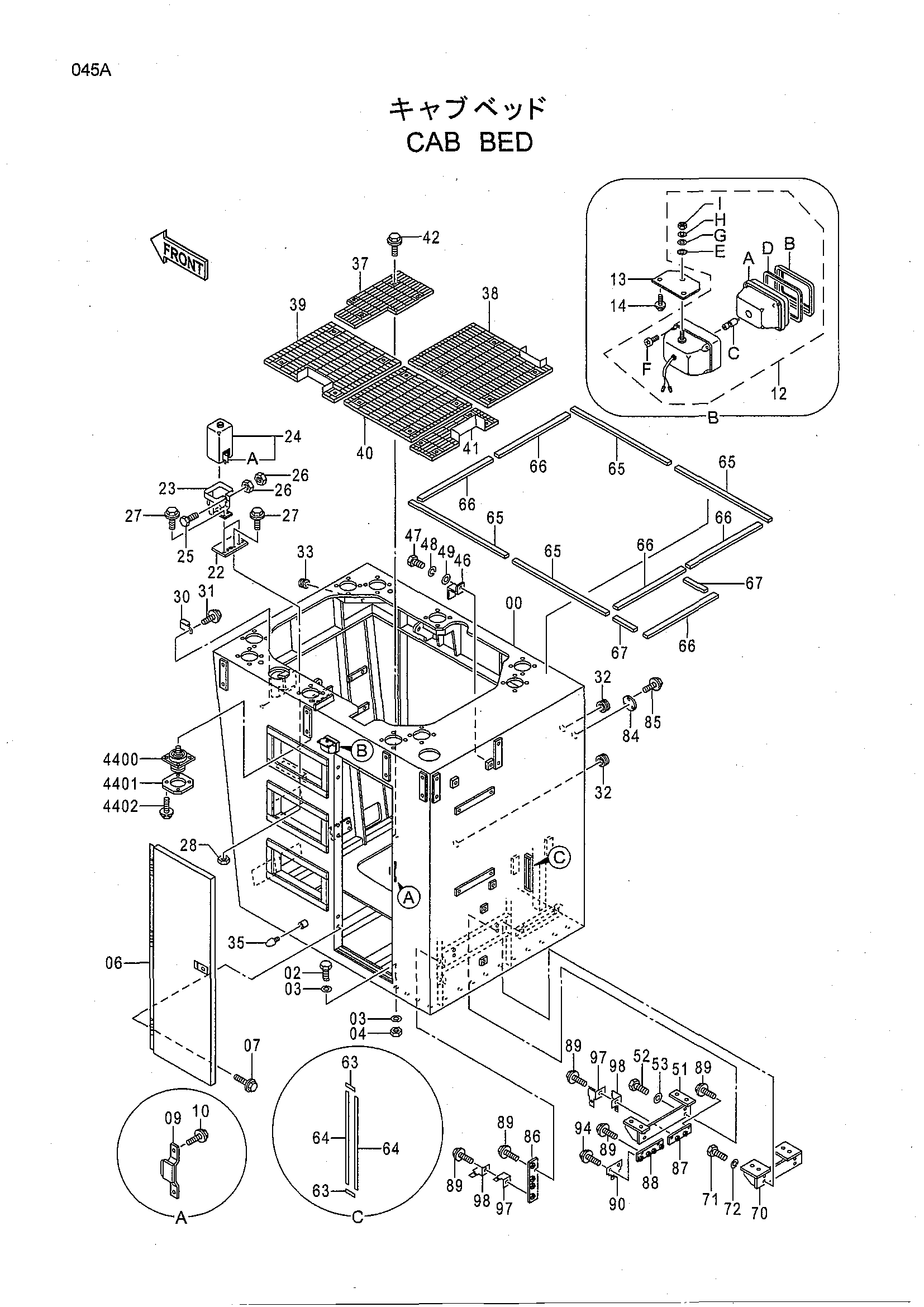

Заводская схема «Кабина платформа» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J901235 | Болт | 46 |
| 03 | 4249324 | Шайба | 92 |
| 04 | M660012 | U-образная гайка | 46 |
| 06 | 4600378 | Дверь | 1 |
| 07 | J020820 | Болт с шайбой | 6 |
| 09 | 9746777 | Ограничитель | 1 |
| 10 | J010816 | Болт с шайбой | 2 |
| 12 | 4336570 | Фара | 1 |
| 12A | 4326801 | Ленс блок | 1 |
| 12B | 4326802 | Рама | 1 |
| 12C | 4285648 | Лампа | 1 |
| 12D | 4326803 | Прокладка | 1 |
| 12E | 4307026 | Шайба | 1 |
| 12F | 4307027 | Винт | 4 |
| 12G | A590114 | Плоская шайба | 1 |
| 12H | A590914 | Пружинная шайба | 1 |
| 12I | J952014 | Гайка | 1 |
| 13 | 4422175 | Пластина | 1 |
| 14 | J031035 | Болт с шайбой | 2 |
| 22 | 9747487 | Кронштейн | 1 |
| 23 | 8022543 | Кронштейн | 2 |
| 24 | 4325519 | Бак воды | 2 |
| 24A | 4326095 | Гидромотор | 1 |
| 24B | 4386343 | Манжета | 1 |
| 25 | J900640 | Болт | 2 |
| 26 | M500605 | Гайка | 4 |
| 27 | J011025 | Болт с шайбой | 6 |
| 28 | J950010 | Гайка | 2 |
| 30 | 4205358 | Зажим | 3 |
| 31 | J011020 | Болт с шайбой | 3 |
| 32 | 4150707 | Резиновая прокладка | 2 |
| 33 | 445100 | Резиновая втулка | 2 |
| 35 | 4371411 | Ограничитель резиновый | 2 |
| 37 | 8079181 | Ступень | 1 |
| 38 | 8079182 | Ступень | 1 |
| 39 | 7034323 | Ступень | 1 |
| 40 | 8071650 | Ступень | 1 |
| 41 | 8079183 | Ступень | 1 |
| 42 | J031035 | Болт с шайбой | 20 |
| 4400 | 4432521 | Резиновая подушка | 10 |
| 4401 | 4433119 | Пластина | 10 |
| 4402 | J011245 | Болт с шайбой | 40 |
| 46 | 9747854 | Кронштейн | 2 |
| 47 | J901435 | Болт | 2 |
| 48 | A590914 | Пружинная шайба | 2 |
| 49 | A590114 | Плоская шайба | 2 |
| 51 | 8068187 | Кронштейн | 1 |
| 52 | J011230 | Болт с шайбой | 4 |
| 53 | A590112 | Плоская шайба | 4 |
| 63 | 4434901 | Резиновая прокладка | 2 |
| 64 | 4434902 | Резиновая прокладка | 2 |
| 65 | 4434903 | Резиновая прокладка | 4 |
| 66 | 4434904 | Резиновая прокладка | 5 |
| 67 | 4434905 | Резиновая прокладка | 2 |
| 70 | 8080498 | Кронштейн | 1 |
| 71 | J901025 | Болт | 4 |
| 72 | A590910 | Пружинная шайба | 4 |
| 84 | 4111859 | Крышка | 1 |
| 85 | J010816 | Болт с шайбой | 3 |
| 86 | 9755057 | Опора | 1 |
| 87 | 9755090 | Опора | 1 |
| 88 | 9755957 | Опора | 1 |
| 89 | J011020 | Болт с шайбой | 6 |
| 90 | 4297280 | Кронштейн | 2 |
| 94 | J020816 | Болт с шайбой | 4 |
| 97 | 4257159 | Кронштейн | 6 |
| 98 | 4336875 | Кронштейн | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
