Впускной и выпускной трубопроводы — HITACHI EX3600-5

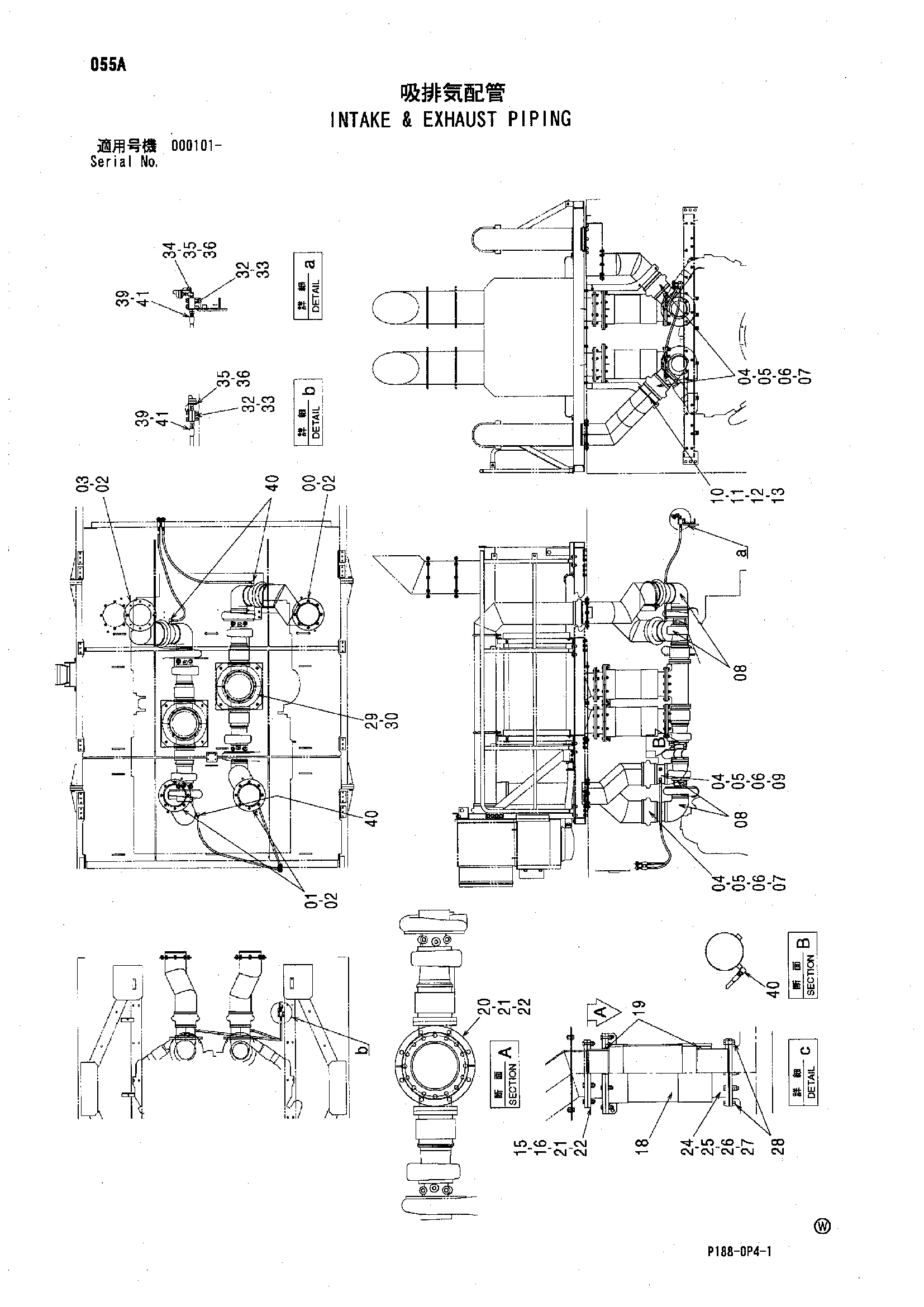

Заводская схема «Впускной и выпускной трубопроводы» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8099752 | Трубка | 1 |
| 01 | 8099653 | Трубка | 2 |
| 02 | J271230 | Болт с шайбой | 32 |
| 02A | J901230 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | 8103053 | Трубка | 1 |
| 04 | 4348917 | Резиновый шланг | 4 |
| 05 | 4282501 | Хомут шланга | 4 |
| 06 | 4282499 | Хомут шланга | 4 |
| 07 | 8062288 | Трубка | 3 |
| 08 | 4295089 | Воздушный шланг | 4 |
| 09 | 8102899 | Трубка | 1 |
| 10 | 8099619 | Кронштейн | 2 |
| 11 | J281030 | Болт с шайбой | 4 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 12 | 4431310 | U-образный болт | 2 |
| 13 | J950012 | Гайка | 8 |
| 15 | 8099709 | Трубка | 2 |
| 16 | 4633050 | Прокладка | 2 |
| 18 | 8099695 | Трубка | 2 |
| 19 | 4439480 | Уплотнительное кольцо | 4 |
| 20 | 4633037 | Пластина | 4 |
| 21 | J901050 | Болт | 32 |
| 22 | M520010 | Гайка | 64 |
| 24 | 8099745 | Трубка | 2 |
| 25 | 4633051 | Прокладка | 2 |
| 26 | J931660 | Болт | 12 |
| 27 | M520016 | Гайка | 32 |
| 28 | J931645 | Болт | 4 |
| 29 | 4633811 | Крышка | 4 |
| 30 | J271025 | Болт с шайбой | 8 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 4370130 | Блок | 2 |
| 33 | J271050 | Болт с шайбой | 4 |
| 33A | J901050 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 4319340 | Угловой штуцер | 2 |
| 35 | 4255811 | Адаптер | 4 |
| 36 | 4419601 | Индикатор | 4 |
| 39 | 4633843 | Шланг | 4 |
| 40 | 4196225 | Угловой штуцер | 4 |
| 41 | 94-1301 | Адаптер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
