Гидроцилиндр рукояти <экскаватор> — HITACHI EX3600-5

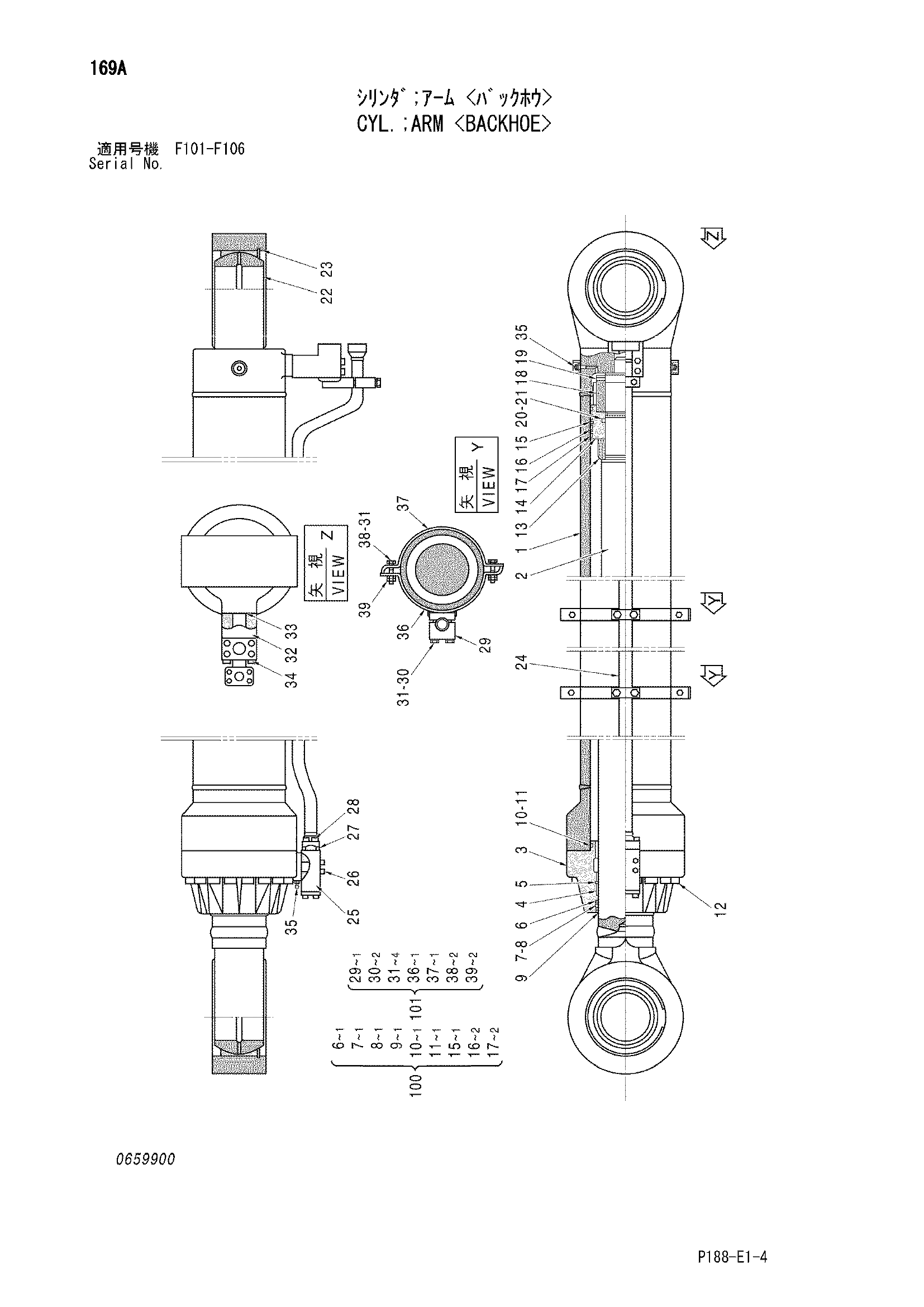

Заводская схема «Гидроцилиндр рукояти <экскаватор>» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4397109 замена: 4442859	Гидроцилиндр рукояти	1
	4442859	Гидроцилиндр рукояти	1
1	0659901 замена: 0860101	Трубка	1
2	0659902	Шток поршня	1
3	0659903	Головка гидроцилиндра	1
4	0317304	Втулка	1
5	0349209	Стопорное кольцо	1
6	0349204	Уплотнительное кольцо	1
7	0317307	U-образная манжета	1
8	0317308	Опорное кольцо	1
9	0317309 замена: 0773203	Грязесъёмное кольцо	1
10	4123583	Уплотнительное кольцо	1
11	0317310	Опорное кольцо	1
12	0317311	Болт с внутренним шестигранником	17
13	0365004	Подшипник	1
14	0317313	Поршень	1
15	0317314	Уплотнительное кольцо	1
16	0317315	Кольцо	2
17	0317316	Кольцо	2
18	0317317	Гайка	1
19	0317318	Установочный винт	1
20	0317319	Уплотнительное кольцо	1
21	0317320	Опорное кольцо	2
22	0317321	Подшипник. спхерикал	2
23	0317322	Стопорное кольцо	2
24	0659904	Трубка	1
25	0420601	Клапан слов-рету	1
26	M341600	Болт с внутренним шестигранником	4
27	4123444	Уплотнительное кольцо	1
28	4104495	Болт с внутренним шестигранником	4
29	0242729	Держатель	3
30	0259110	Болт	6
31	4069706	Пружинная шайба	10
32	0457907	Соединение	1
33	0317224	Уплотнительное кольцо	1
34	0339715	Болт с внутренним шестигранником	4
35	0643016	Воздушный клапан	3
36	0457903	Лента	2
37	0457904	Лента	2
38	0457905	Болт	4
39	0457906	Гайка	4
100	4240174	Комплект уплотнений	1
101	4289734	Лента в сборе	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
