Радиатор трубопроводы — HITACHI EX3600-5

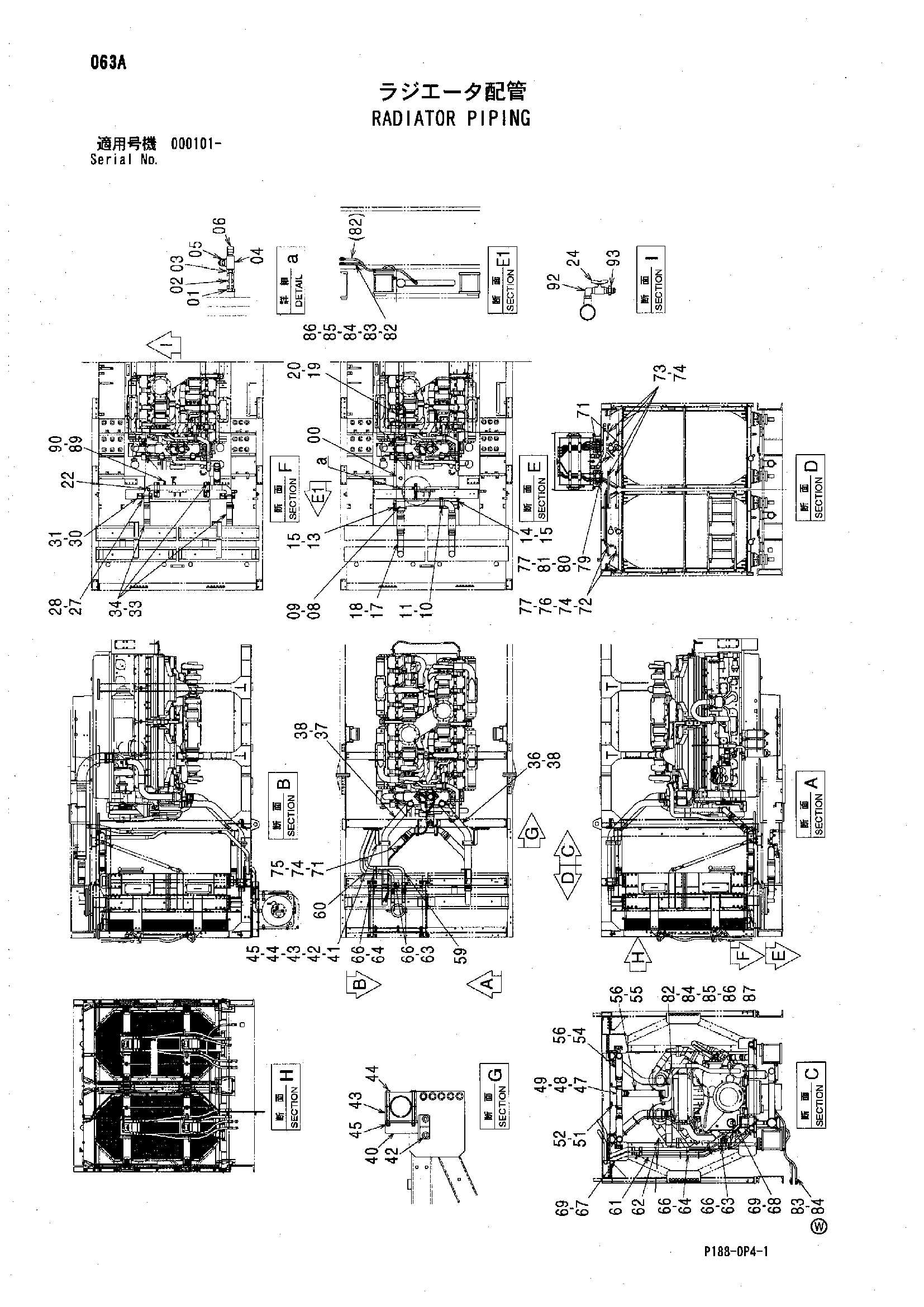

Заводская схема «Радиатор трубопроводы» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7048148 | Трубка | 1 |
| 01 | 4208243 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4203434 | Шаровой клапан | 1 |
| 03 | 94-1704 | Адаптер | 1 |
| 04 | 94-0663 | Тройник | 1 |
| 05 | 4221278 | Адаптер | 1 |
| 06 | 4156433 | Угловой штуцер | 1 |
| 08 | 4349533 | U-образный болт | 2 |
| 09 | J950010 | Гайка | 8 |
| 10 | 4000910 | Хомут трубки | 1 |
| 11 | J271030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 9764143 | Кронштейн | 1 |
| 14 | 8100093 | Кронштейн | 1 |
| 15 | J271230 | Болт с шайбой | 4 |
| 15A | J901230 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 4634108 | Шланг | 2 |
| 18 | 4283535 | Хомут шланга | 8 |
| 19 | 4634109 | Шланг | 1 |
| 20 | 4282492 | Хомут шланга | 4 |
| 22 | 7048149 | Трубка | 1 |
| 23 | 4208243 | Адаптер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4203434 | Шаровой клапан | 1 |
| 25 | 4156433 | Угловой штуцер | 1 |
| 27 | 4000909 | Хомут трубки | 4 |
| 28 | J271030 | Болт с шайбой | 8 |
| 28A | J901030 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 9764145 | Кронштейн | 4 |
| 31 | J271035 | Болт с шайбой | 8 |
| 31A | J901035 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | 4634112 | Шланг | 3 |
| 34 | 4263765 | Хомут шланга | 12 |
| 36 | 3104532 | Шланг | 1 |
| 37 | 3104533 | Шланг | 1 |
| 38 | 4285233 | Хомут шланга | 8 |
| 40 | 8100104 | Кронштейн | 1 |
| 41 | 8100105 | Кронштейн | 1 |
| 42 | J281025 | Болт с шайбой | 4 |
| 42A | J901025 | Болт | 1 |
| 42B | 4486055 | Шайба | 1 |
| 43 | 4634113 | Хомут | 4 |
| 44 | J901212 | Болт | 4 |
| 45 | J950012 | Гайка | 8 |
| 47 | 8100096 | Трубка | 1 |
| 48 | 4000909 | Хомут трубки | 2 |
| 49 | J271030 | Болт с шайбой | 4 |
| 49A | J901030 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 51 | 9764146 | Кронштейн | 2 |
| 52 | J281025 | Болт с шайбой | 4 |
| 52A | J901025 | Болт | 1 |
| 52B | 4486055 | Шайба | 1 |
| 54 | 4634110 | Шланг | 2 |
| 55 | 4634111 | Шланг | 1 |
| 56 | 4285233 | Хомут шланга | 12 |
| 59 | 8100098 | Трубка | 1 |
| 60 | 8100099 | Трубка | 1 |
| 61 | 4634114 | Трубка | 1 |
| 62 | 4634115 | Трубка | 1 |
| 63 | 4053698 | Хомут трубки | 3 |
| 64 | 4053696 | Хомут трубки | 3 |
| 66 | J271270 | Болт с шайбой | 6 |
| 66A | J901270 | Болт | 1 |
| 66B | J222012 | Шайба | 1 |
| 67 | 4634116 | Резиновый шланг | 2 |
| 68 | 4634117 | Резиновый шланг | 2 |
| 69 | 4282474 | Хомут шланга | 8 |
| 71 | 4449117 | Водяной шланг | 2 |
| 72 | 4449118 | Водяной шланг | 2 |
| 73 | 4449119 | Водяной шланг | 2 |
| 74 | 4514700 | Зажим шланг | 16 |
| 75 | 4121859 | Ленточный зажим | 10 |
| 76 | 4190282 | Зажим | 2 |
| 77 | J271025 | Болт с шайбой | 4 |
| 77A | J901025 | Болт | 1 |
| 77B | J222010 | Шайба | 1 |
| 79 | 4466337 | Водяной шланг | 1 |
| 80 | 4508575 | Хомут шланга | 1 |
| 81 | 4190272 | Зажим | 8 |
| 82 | 4403000 | Шланг | 1 |
| 83 | 4356911 | Адаптер | 3 |
| 84 | 4514699 | Хомут шланга | 4 |
| 85 | 4190263 | Зажим | 3 |
| 86 | J271025 | Болт с шайбой | 3 |
| 86A | J901025 | Болт | 1 |
| 86B | J222010 | Шайба | 1 |
| 87 | 4121859 | Ленточный зажим | 12 |
| 89 | 4250260 | Датчик | 1 |
| 90 | 4250261 | Прокладка | 1 |
| 92 | 4061078 | Угловой штуцер | 1 |
| 92A | 4506424 | Уплотнительное кольцо | 1 |
| 93 | 4221278 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
