Турбокомпрессор общий — HITACHI EX3600-5

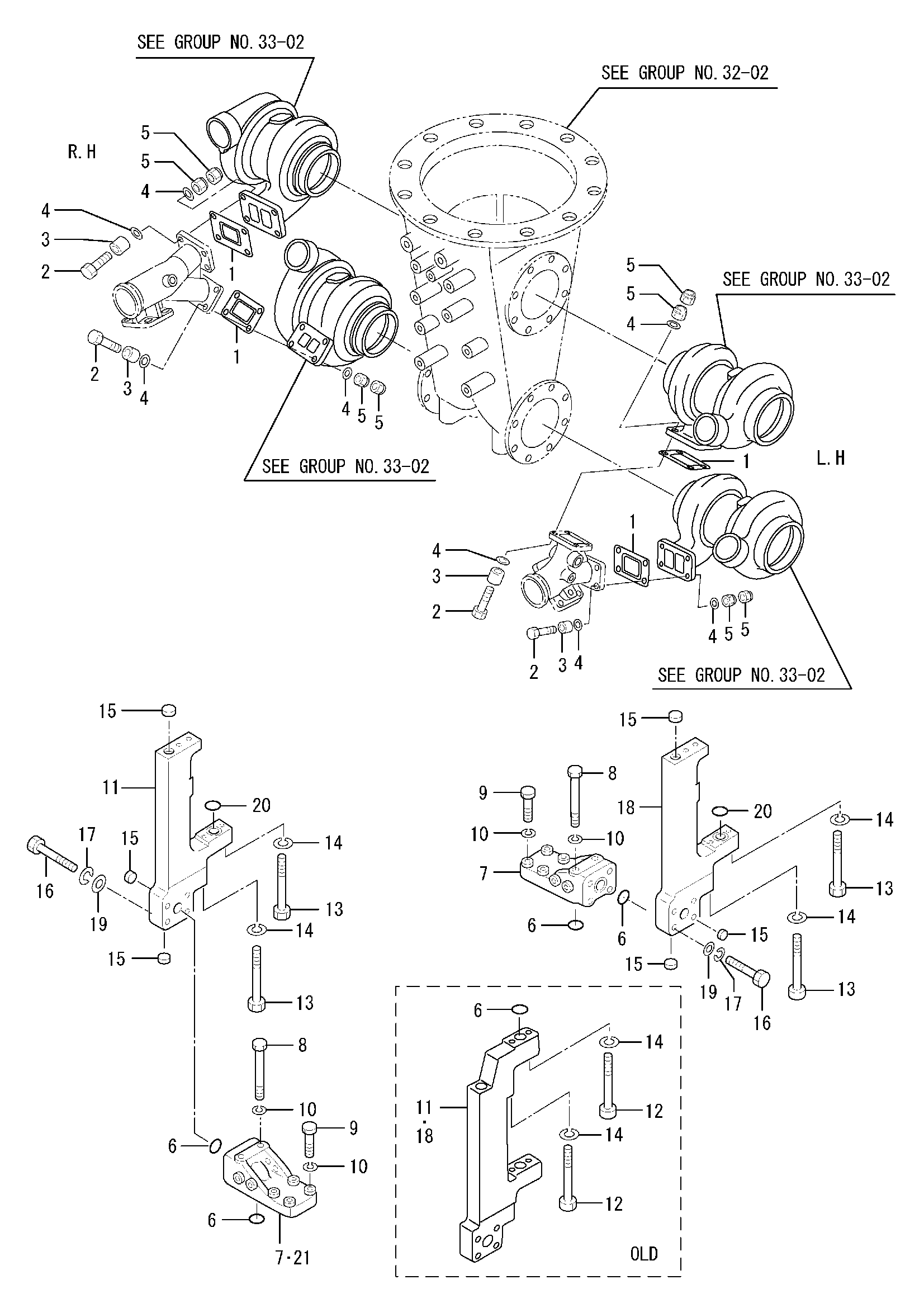

Заводская схема «Турбокомпрессор общий» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3253209100	Прокладка, турбокомпрессор	4
2	H3253206485	Болт	16
3	H3773303800	Проставка	16
4	H3773313900	Шайба	32
5	H8703342700	Гайка	32
6	H0550720300	Уплотнительное кольцо	6
6	H0550720300	Уплотнительное кольцо	4
7	H3783302500	Кронштейн, турбо	2
7	H3783304700	Кронштейн, турбо левый	1
8	HF103512090	Болт	4
9	HF103512050	Болт	8
10	HF251512000	Пружинная шайба	12
11	H3783302600	Кронштейн, турбо правый	2
11	H3783312600	Кронштейн, турбо правый	1
12	HF115510070	Болт	4
13	HF115510055	Болт	4
14	HF251510000	Пружинная шайба	8
14	HF251510000	Пружинная шайба	4
15	H0482622500	Колпачок, сеалинг	2
16	HF103516065	Болт	8
17	HF251516000	Пружинная шайба	8
18	H3783302700	Кронштейн, турбо левый	1
18	H3783312700	Кронштейн, турбо левый	1
19	HF250016000	Шайба, плаин	8
20	H0550720300	Уплотнительное кольцо	2
20	H0550710300	Уплотнительное кольцо	2
21	H3783304800	Кронштейн, турбо правый	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
