Расширительный бачок — HITACHI EX3600-5

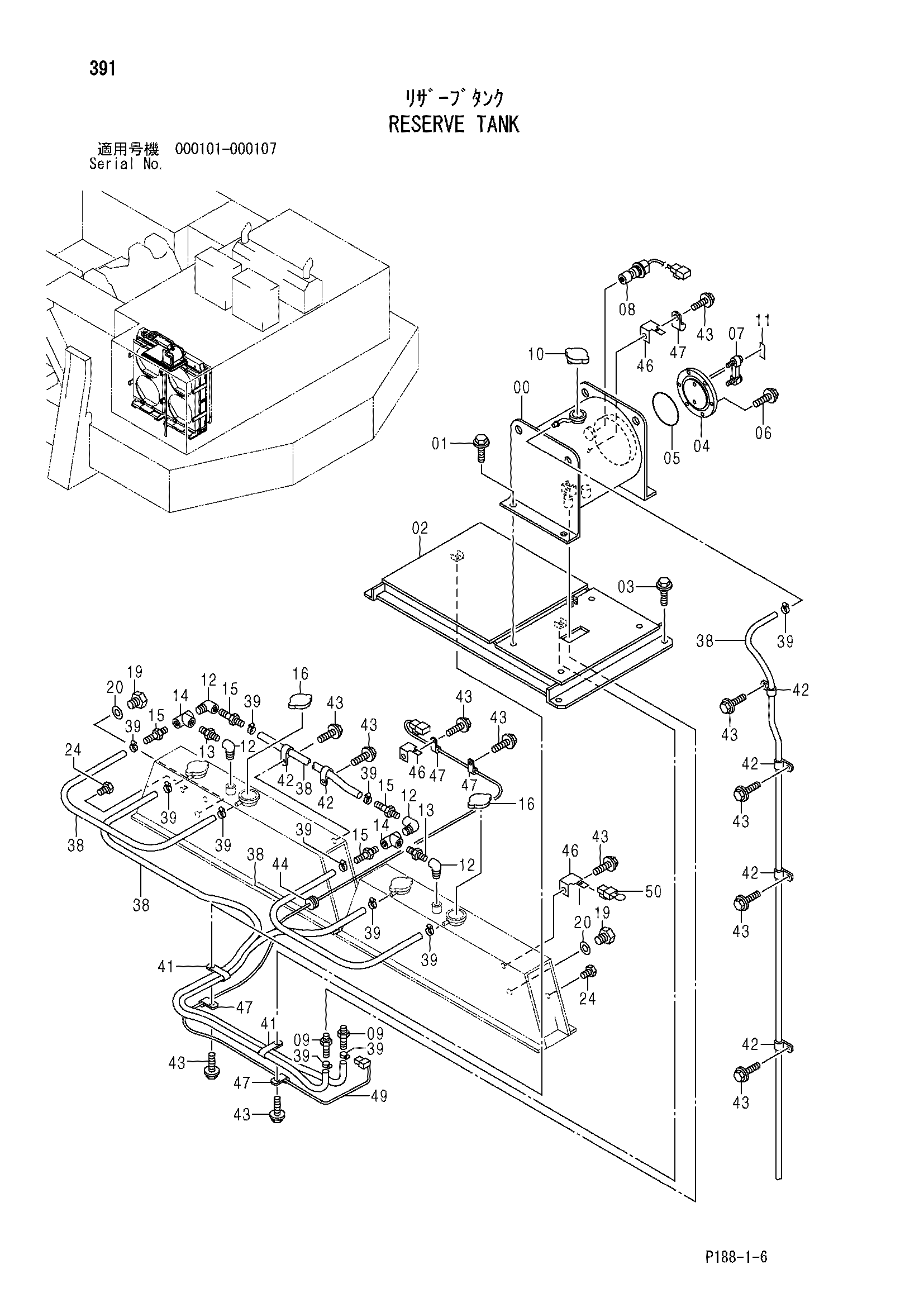

Заводская схема «Расширительный бачок» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7041916 | Бак воды | 1 |
| 01 | J021225 | Болт с шайбой | 4 |
| 01 | J271225 замена: J901225 | Болт с шайбой | 4 |
| 02 | 7041917 | Опора | 1 |
| 03 | J021235 | Болт с шайбой | 4 |
| 03 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 04 | 4440754 | Крышка | 1 |
| 05 | A810165 | Уплотнительное кольцо | 1 |
| 06 | J011025 | Болт с шайбой | 6 |
| 06 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 07 | 4405348 | Указатель | 1 |
| 08 | 4259787 | Выключатель уровень | 1 |
| 09 | 4130659 | Адаптер | 2 |
| 10 | 4469480 | Колпачок | 1 |
| 11 | 4376634 | Информационная табличка | 1 |
| 12 | 94-0630 | Угловой штуцер | 4 |
| 13 | 94-1701 | Адаптер | 2 |
| 14 | 94-0660 | Тройник | 2 |
| 15 | 4130659 | Адаптер | 4 |
| 16 | 4469480 | Колпачок | 2 |
| 19 | 4437265 | Пробка | 2 |
| 20 | 4433439 | Уплотнительная шайба | 2 |
| 24 | 94-2022 | Пробка | 4 |
| 38 | 4469272 | Водяной шланг | 4 |
| 39 | 4508575 | Хомут шланга | 11 |
| 41 | 4190292 | Зажим | 2 |
| 42 | 4190275 | Зажим | 6 |
| 43 | J011020 | Болт с шайбой | 10 |
| 43 | J271020 замена: J901020 | Болт с шайбой | 10 |
| 44 | 4146559 | Резиновая втулка | 1 |
| 46 | 4257159 | Кронштейн | 3 |
| 47 | 4190261 | Зажим | 7 |
| 49 | 4469269 | Жгут проводов | 1 |
| 50 | 4471077 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
