Регулятор управление — HITACHI EX3600-5

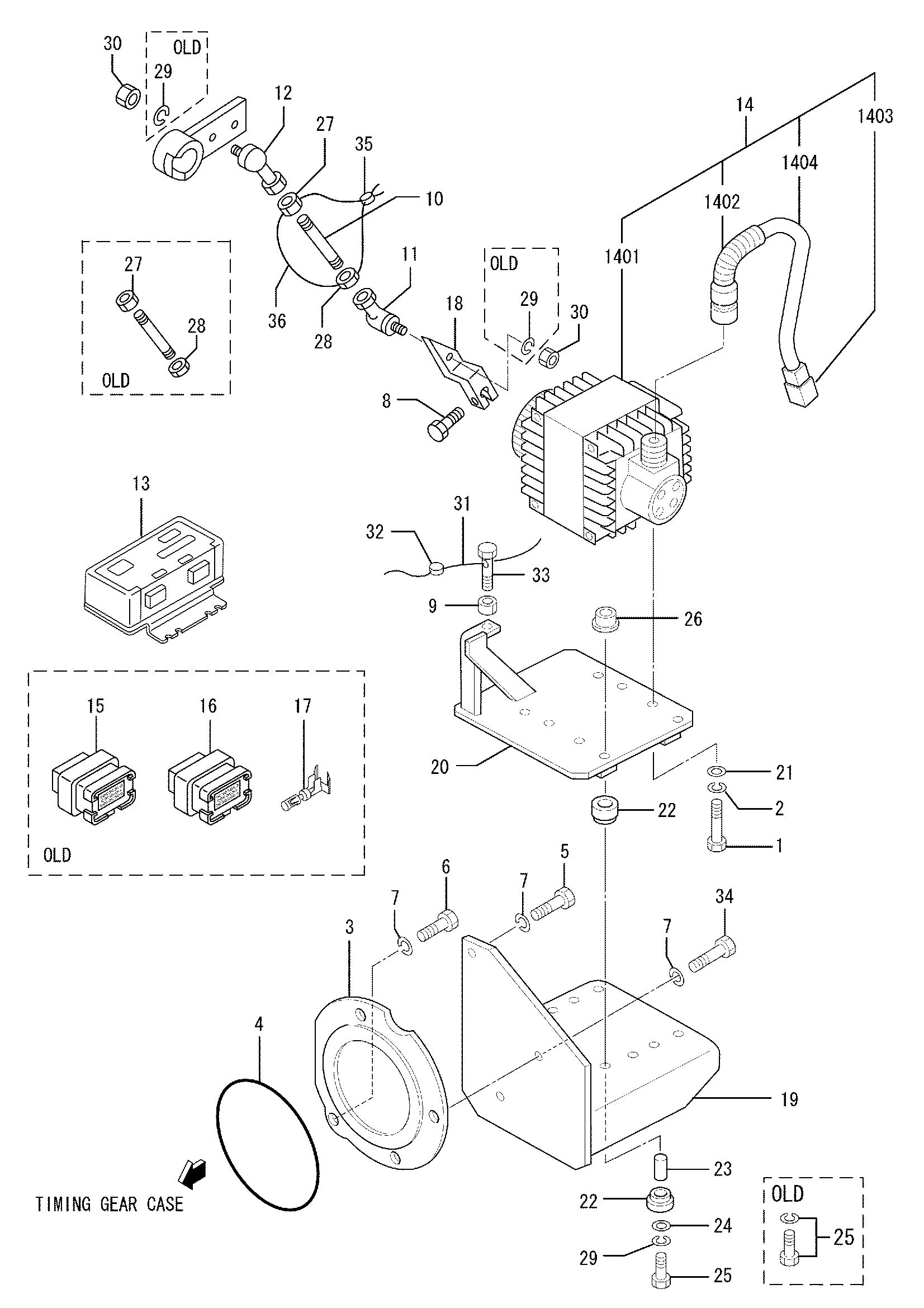

Заводская схема «Регулятор управление» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3776305500 | Болт | 4 |
| 2 | HF251508000 | Пружинная шайба | 4 |
| 3 | H4750039900 | Крышка | 1 |
| 4 | H0550721450 | Уплотнительное кольцо | 1 |
| 5 | HF103512035 | Болт | 3 |
| 5 | HF103512035 | Болт | 1 |
| 6 | HF103512025 | Болт | 1 |
| 7 | HF251512000 | Пружинная шайба | 4 |
| 8 | HF111508025 | Болт, локкинг провод | 1 |
| 9 | HF230008000 | Гайка | 1 |
| 10 | H0590208095 | Шток | 1 |
| 11 | H35A6128600 | Соединение, шарик | 1 |
| 11 | H35A6138600 | Соединение, шарик | 1 |
| 12 | H35A6128700 | Соединение, шарик | 1 |
| 12 | H35A6138700 | Соединение, шарик | 1 |
| 13 | H3786300100 | Контроллер | 1 |
| 13 | H3786310100 | Контроллер | 1 |
| 13 | H3786320100 | Контроллер | 1 |
| 13 | H3786330100 | Контроллер | 1 |
| 14 | H3786310210 | Актуатор, проакт в сборе | 1 |
| 14 | H3786320210 | Актуатор, проакт в сборе | 1 |
| 14 | H3786330210 | Актуатор, проакт в сборе | 1 |
| 14-01 | H3786300200 | Актуатор | 1 |
| 14-02 | H3786301100 | Колпачок, проакт | 1 |
| 14-02 | H3786311100 | Колпачок, проакт | 1 |
| 14-03 | H3759200300 | Разъём | 1 |
| 14-03 | H3759200900 | Разъём | 1 |
| 14-03 | H3759210900 | Разъём | 1 |
| 14-04 | H3759200400 | Трубка, колгате | 1 |
| 15 | H3786300400 | Разъём | 2 |
| 16 | H3786300500 | Разъём | 2 |
| 17 | H3786300600 | Палец, разъём | 0 |
| 18 | H3776315600 | Рычаг, тхроттле | 1 |
| 18 | H3776315601 | Рычаг, тхроттле | 1 |
| 19 | H3776315700 | Кронштейн, проакт | 1 |
| 19 | H3776315701 | Кронштейн, проакт | 1 |
| 20 | H3776315800 | Пластина, проакт | 1 |
| 20 | H3776315801 | Пластина, проакт | 1 |
| 21 | HF250008000 | Шайба, плаин | 4 |
| 22 | H0805100200 | Крепление | 8 |
| 23 | H34A6304500 | Проставка | 4 |
| 24 | H9126207700 | Шайба | 4 |
| 25 | HF180508060 | Болт, W/шайба | 4 |
| 25 | HF103508065 | Болт | 4 |
| 26 | H3776306400 | Гайка, блокировка | 4 |
| 27 | H0941300800 | Гайка, блокировка | 1 |
| 27 | H3756004900 | Гайка, блокировка | 1 |
| 28 | HF232008000 | Гайка, JAM | 1 |
| 28 | HF230008000 | Гайка | 1 |
| 28 | H3756004800 | Гайка, блокировка | 1 |
| 29 | HF251508000 | Пружинная шайба | 2 |
| 29 | HF251508000 | Пружинная шайба | 4 |
| 30 | HF230008000 | Гайка | 2 |
| 31 | H3446107700 | Провод, уплотнение | 5 |
| 31 | H35A6109900 | Провод, уплотнение | 5 |
| 32 | H4800096600 | Уплотнение | 5 |
| 33 | HF111508025 | Болт | 1 |
| 33 | H3756108501 | Болт | 1 |
| 33 | H3756118500 | Болт | 1 |
| 34 | HF103512040 | Болт | 2 |
| 35 | H4800096600 | Уплотнение | 1 |
| 36 | H35A6109900 | Провод, уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
