Дренажные трубопроводы (двигатель): 1 — HITACHI EX3600-5

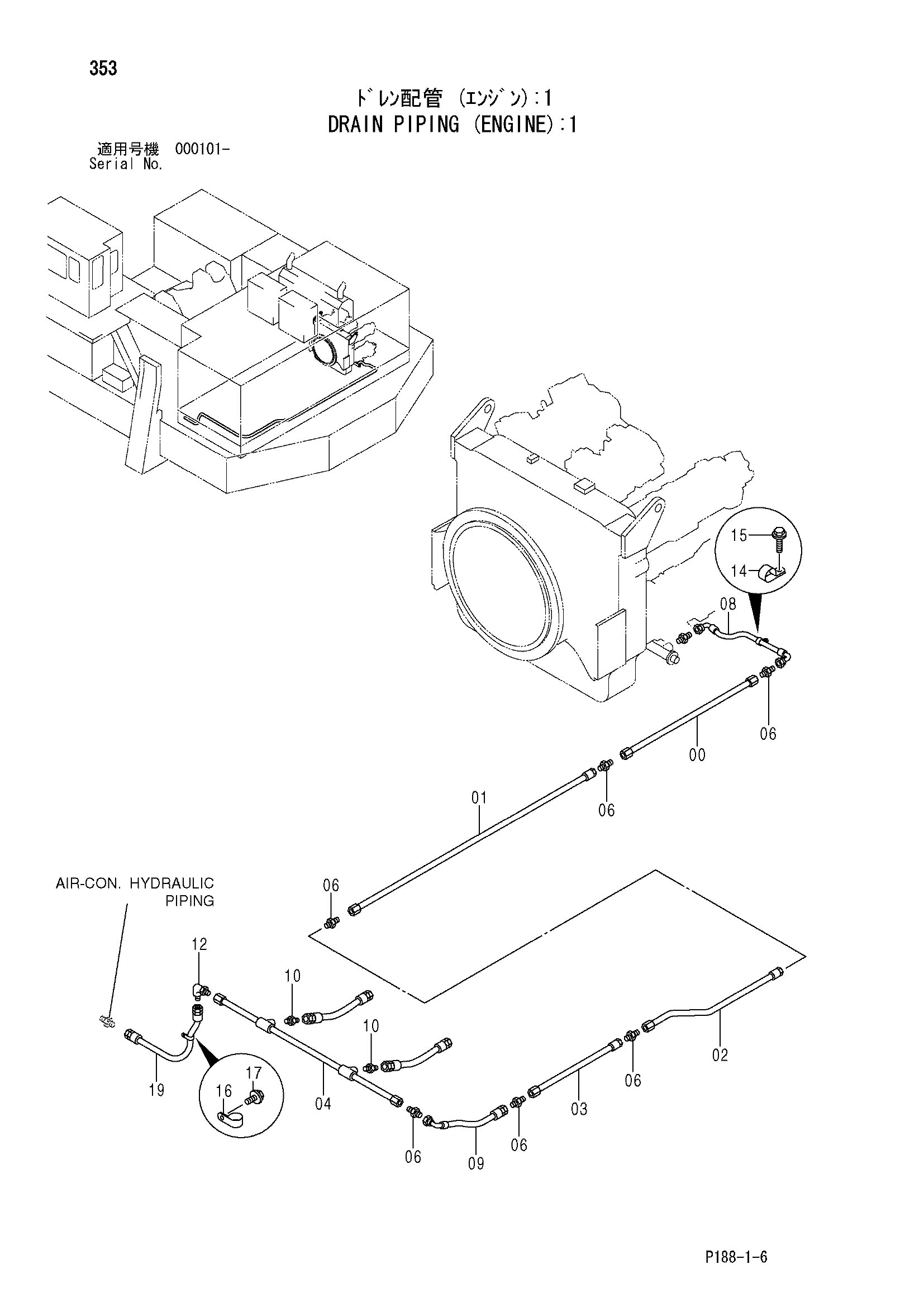

Заводская схема «Дренажные трубопроводы (двигатель): 1» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8079219 | Трубка | 1 |
| 01 | 8079213 | Трубка | 1 |
| 02 | 8079218 | Трубка | 1 |
| 03 | 8079215 | Трубка | 1 |
| 04 | 8080994 | Трубка | 1 |
| 06 | A852166 | Адаптер | 6 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4431620 | Шланг | 1 |
| 09 | 4440516 | Шланг | 1 |
| 10 | 4317612 | Адаптер | 2 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A852344 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4192035 | Зажим | 1 |
| 15 | J011025 | Болт с шайбой | 1 |
| 15 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 16 | 4190273 | Зажим | 1 |
| 17 | J021025 | Болт с шайбой | 1 |
| 17 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 19 | 4289358 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
