Трубопроводы системы смазки (рама) — HITACHI EX3600-5

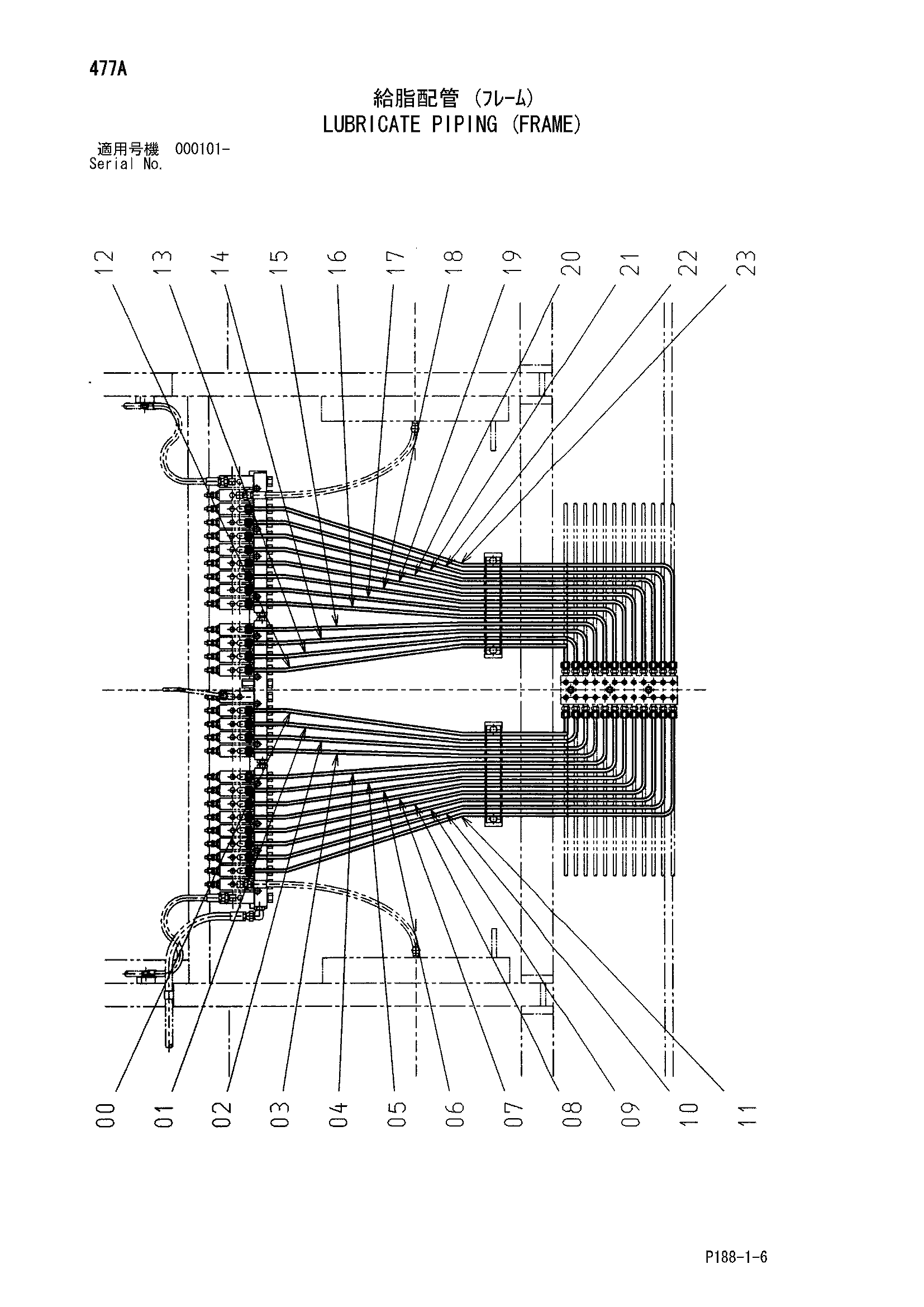

Заводская схема «Трубопроводы системы смазки (рама)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4192310 | Трубка | 1 |
| 00 | 4606105 | Трубка | 1 |
| 01 | 4192311 | Трубка | 1 |
| 01 | 4607796 | Трубка | 1 |
| 02 | 4192312 | Трубка | 1 |
| 02 | 4607797 | Трубка | 1 |
| 03 | 4192313 | Трубка | 1 |
| 03 | 4607798 | Трубка | 1 |
| 04 | 4192314 | Трубка | 1 |
| 04 | 4607799 | Трубка | 1 |
| 05 | 4192315 | Трубка | 1 |
| 05 | 4607800 | Трубка | 1 |
| 06 | 4192316 | Трубка | 1 |
| 06 | 4607801 | Трубка | 1 |
| 07 | 4192317 | Трубка | 1 |
| 07 | 4607802 | Трубка | 1 |
| 08 | 4192318 | Трубка | 1 |
| 08 | 4607803 | Трубка | 1 |
| 09 | 4192319 | Трубка | 1 |
| 09 | 4607804 | Трубка | 1 |
| 10 | 4192320 | Трубка | 1 |
| 10 | 4607805 | Трубка | 1 |
| 11 | 4192321 | Трубка | 1 |
| 11 | 4607806 | Трубка | 1 |
| 12 | 4192322 | Трубка | 1 |
| 12 | 4607807 | Трубка | 1 |
| 13 | 4192323 | Трубка | 1 |
| 13 | 4607808 | Трубка | 1 |
| 14 | 4192324 | Трубка | 1 |
| 14 | 4607809 | Трубка | 1 |
| 15 | 4192325 | Трубка | 1 |
| 15 | 4607810 | Трубка | 1 |
| 16 | 4192326 | Трубка | 1 |
| 16 | 4607811 | Трубка | 1 |
| 17 | 4192327 | Трубка | 1 |
| 17 | 4607812 | Трубка | 1 |
| 18 | 4192328 | Трубка | 1 |
| 18 | 4607813 | Трубка | 1 |
| 19 | 4192329 | Трубка | 1 |
| 19 | 4607814 | Трубка | 1 |
| 20 | 4192330 | Трубка | 1 |
| 20 | 4607815 | Трубка | 1 |
| 21 | 4192331 | Трубка | 1 |
| 21 | 4607816 | Трубка | 1 |
| 22 | 4192332 | Трубка | 1 |
| 22 | 4607817 | Трубка | 1 |
| 23 | 4192333 | Трубка | 1 |
| 23 | 4607818 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
