Сапун — HITACHI EX3600-5

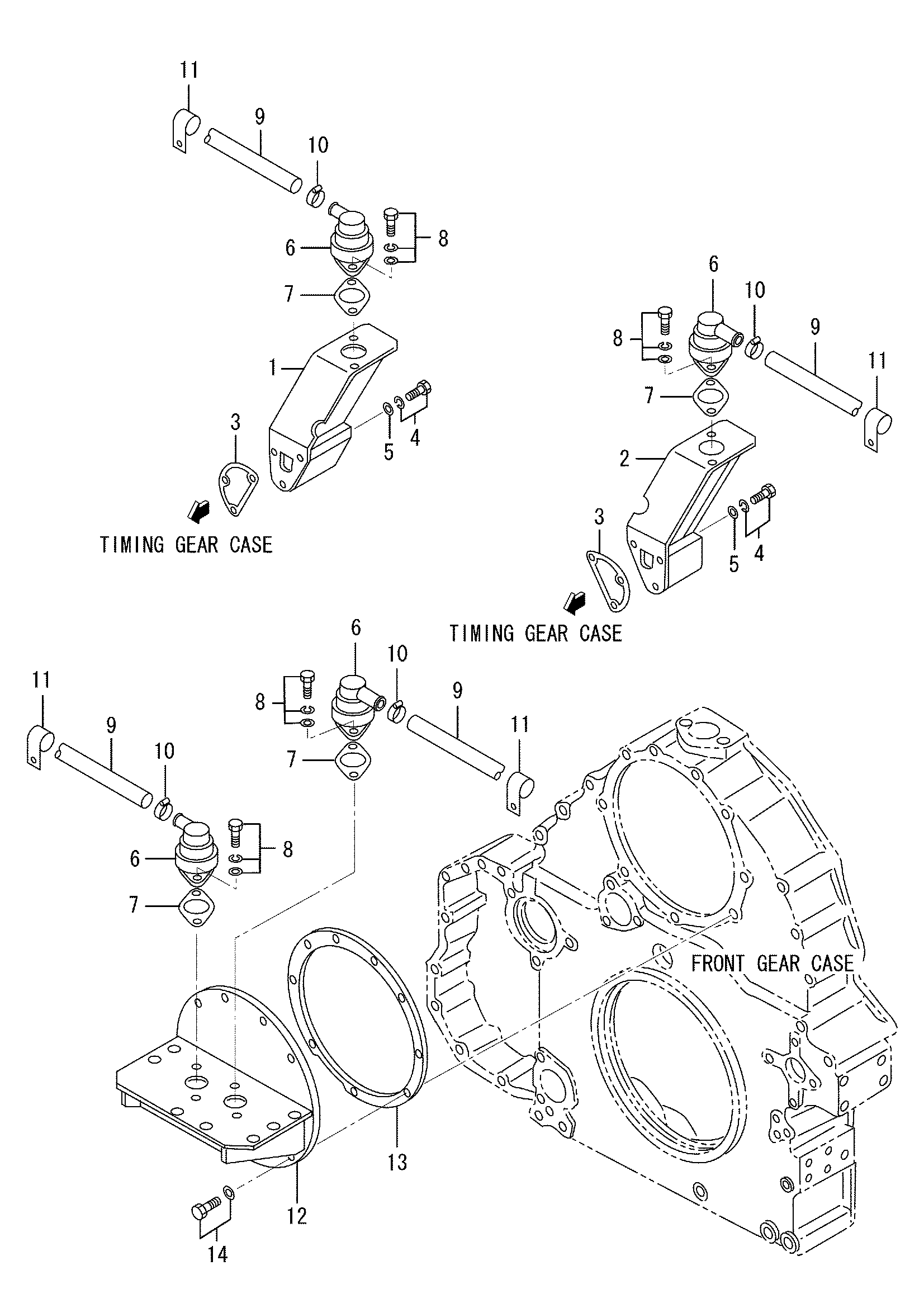

Заводская схема «Сапун» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3774304100 | Трубка, сапун | 1 |
| 2 | H3774304200 | Трубка, сапун | 1 |
| 3 | H3771103200 | Манжета | 2 |
| 3 | H3771113200 | Манжета | 2 |
| 4 | HF180512020 | Болт, W/шайба | 6 |
| 5 | HF250012000 | Шайба, плаин | 6 |
| 6 | H3624300010 | Сапун в сборе | 4 |
| 7 | H45R4340400 | Манжета | 4 |
| 7 | H45R4340401 | Манжета | 4 |
| 8 | HF182510030 | Болт, W/шайба | 8 |
| 9 | H3624300300 | Трубка, сапун | 4 |
| 9 | H3624301300 | Трубка, сапун | 4 |
| 10 | H0531750400 | Хомут | 4 |
| 10 | H0531750401 | Хомут | 4 |
| 10 | H0531750351 | Хомут | 4 |
| 11 | H0531743000 | Зажим | 8 |
| 12 | H3774304500 | Корпус, сапун | 1 |
| 13 | H3774304600 | Манжета, сапун | 1 |
| 14 | HF180512030 | Болт, W/шайба | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
