Нижняя защита (EL) — HITACHI EX3600-5

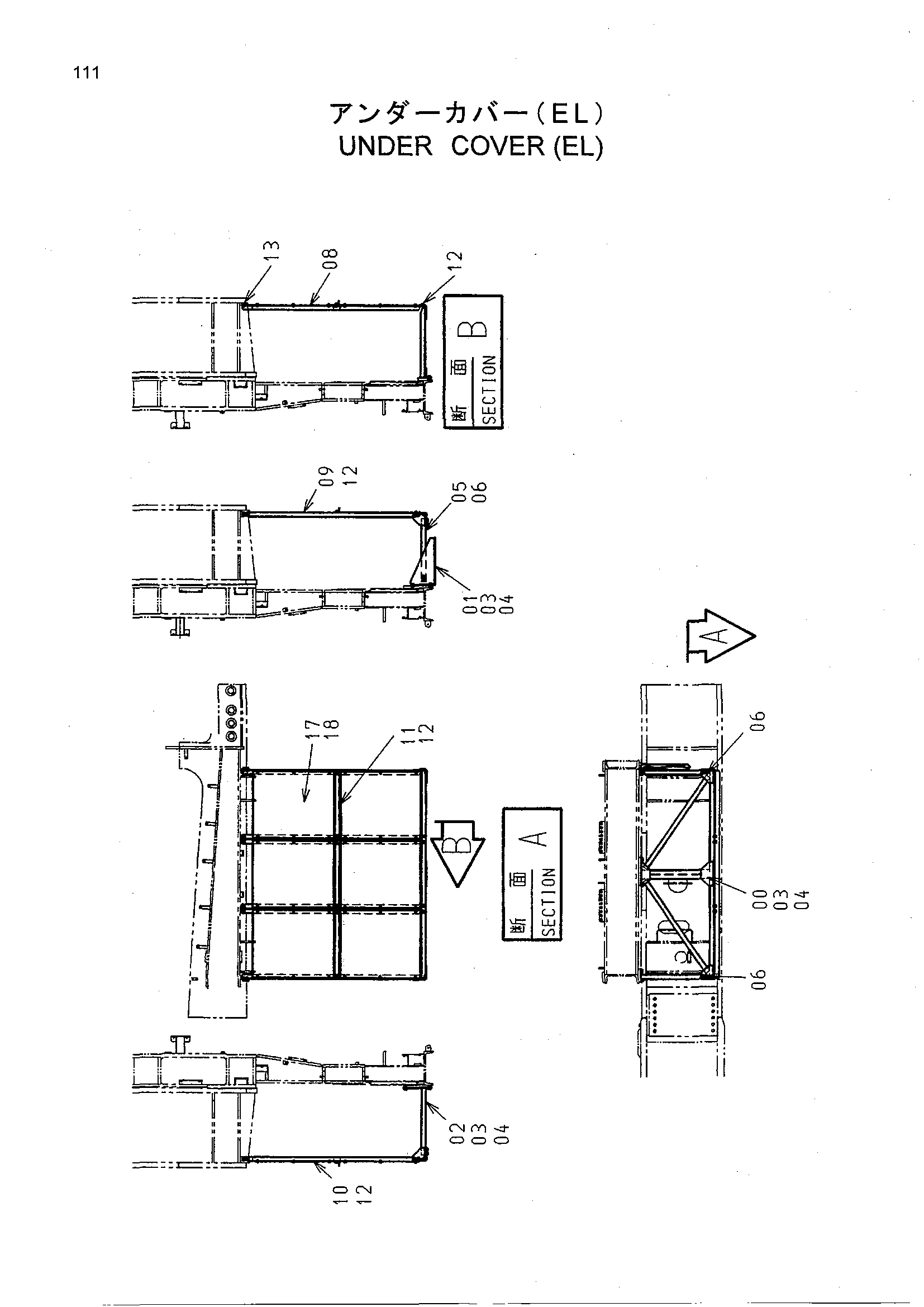

Заводская схема «Нижняя защита (EL)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021624 | Кронштейн | 1 |
| 01 | 8091082 | Кронштейн | 1 |
| 02 | 8091078 | Кронштейн | 1 |
| 03 | J921635 | Болт | 8 |
| 04 | 4087197 | Шайба | 8 |
| 05 | 8091076 | Кронштейн | 1 |
| 06 | J031235 | Болт с шайбой | 6 |
| 08 | 8091083 | Стойка | 2 |
| 09 | 8091084 | Стойка | 1 |
| 10 | 8091085 | Стойка | 1 |
| 11 | 3097432 | Стойка | 1 |
| 12 | J031235 | Болт с шайбой | 14 |
| 13 | J031230 | Болт с шайбой | 8 |
| 17 | 8091079 | Крышка | 6 |
| 18 | J031025 | Болт с шайбой | 36 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
