Центральный коллектор группа — HITACHI EX3600-5

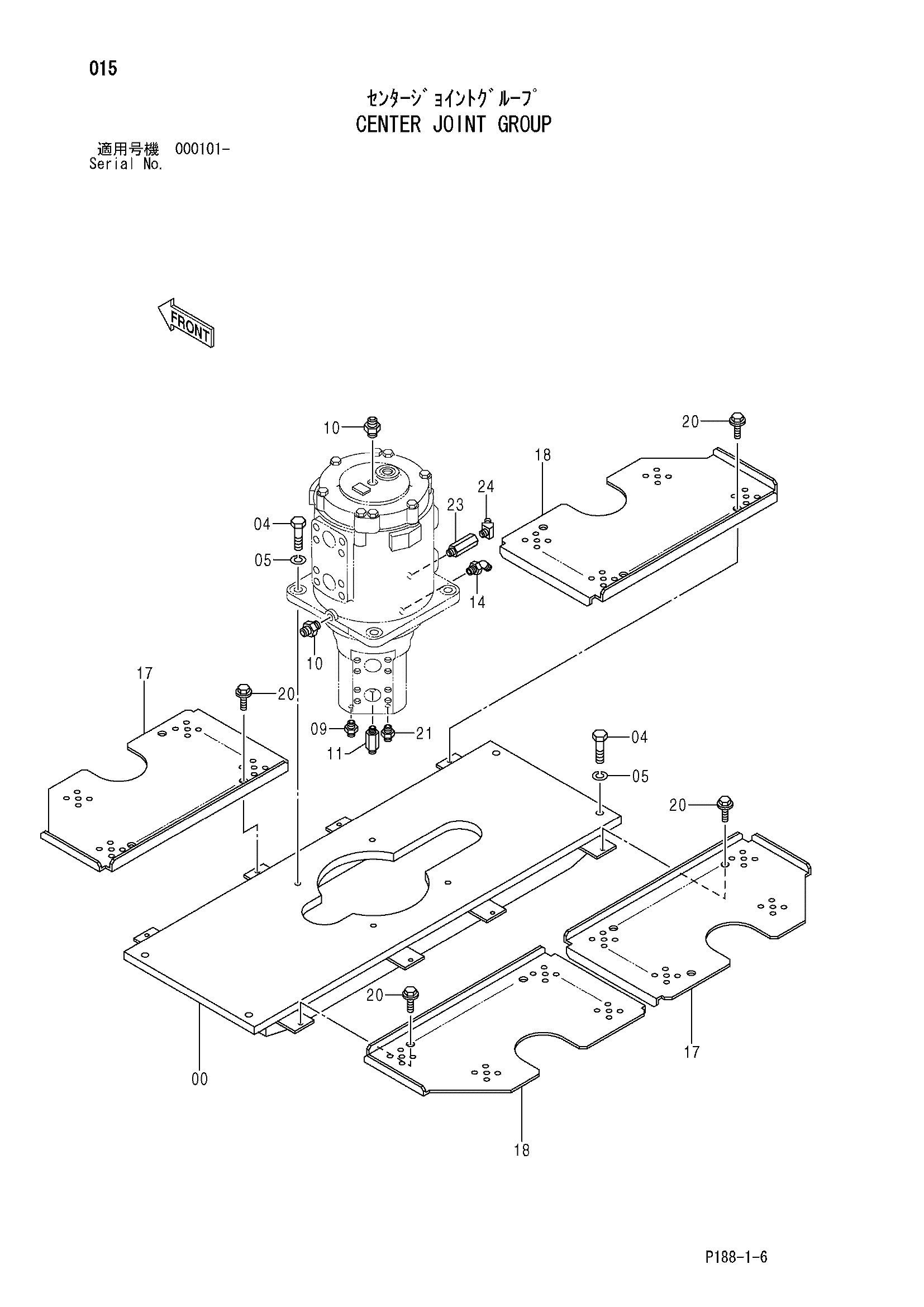

Заводская схема «Центральный коллектор группа» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7037856 | Кронштейн | 1 |
| 04 | J932060 | Болт | 8 |
| 05 | A590920 | Пружинная шайба | 8 |
| 09 | 4154651 | Адаптер | 1 |
| 10 | A852133 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4340126 | Адаптер | 1 |
| 14 | A852266 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 8078929 | Крышка | 2 |
| 18 | 8078930 | Крышка | 2 |
| 20 | J031235 | Болт с шайбой | 12 |
| 20 | J281235 замена: J901235 | Болт с шайбой | 12 |
| 21 | A852134 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 485382 | Адаптер | 1 |
| 24 | 4154655 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
