Механизм поворота — HITACHI EX3600-5

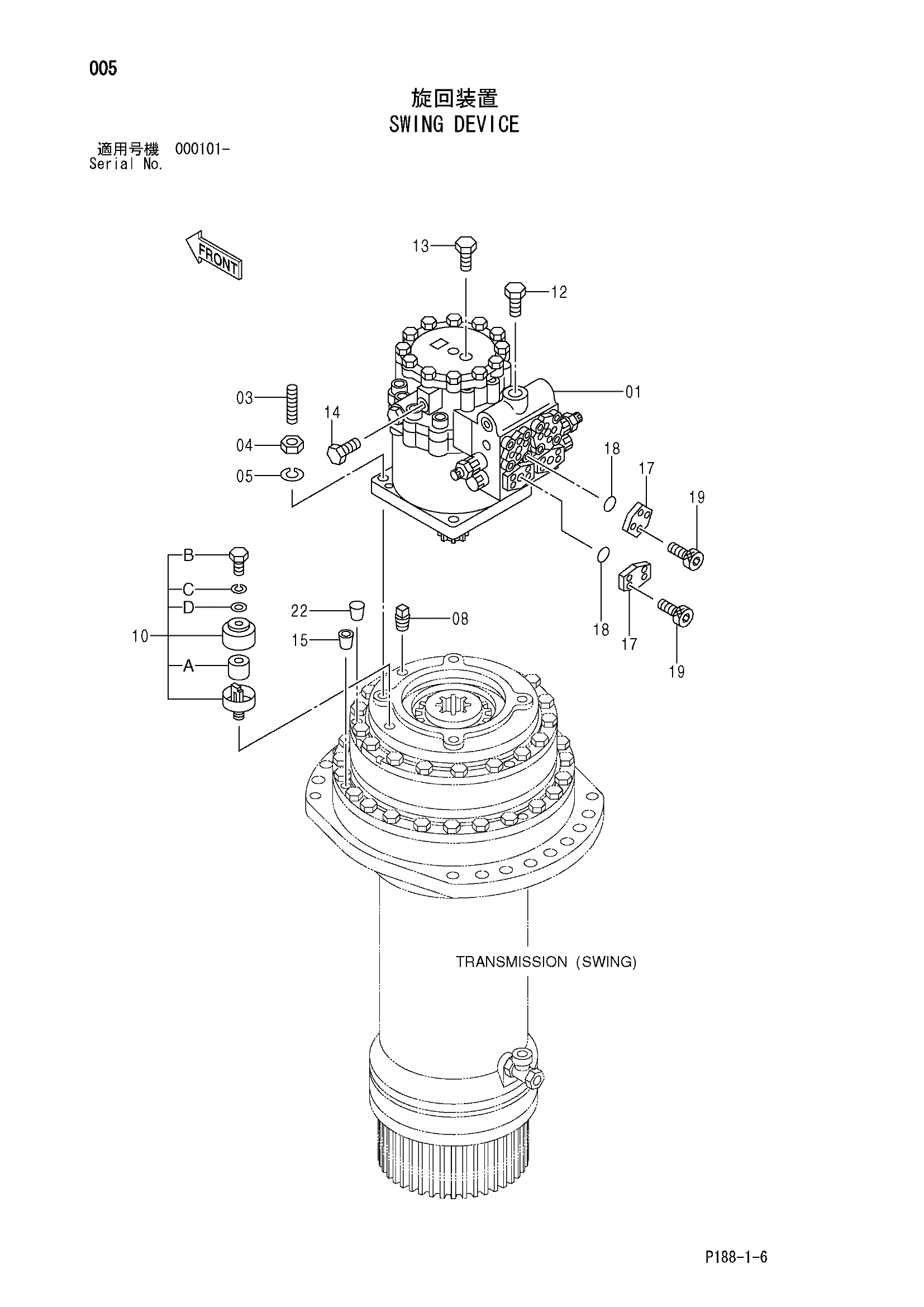

Заводская схема «Механизм поворота» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4439383 | Гидромотор | 1 |
| 03 | M712056 | Болт шпилька | 4 |
| 04 | J951020 | Гайка | 4 |
| 05 | A590920 | Пружинная шайба | 4 |
| 08 | 94-2026 | Пробка | 1 |
| 10 | 4351039 | Сапун | 1 |
| 10A | 4211473 | Элемент | 1 |
| 10B | J900610 | Болт | 1 |
| 10C | A590906 | Пружинная шайба | 1 |
| 10D | A590106 | Плоская шайба | 1 |
| 12 | A885008 | Пробка | 1 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | A885006 | Пробка | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | A885002 | Пробка | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 94-2013 | Пробка | 2 |
| 17 | 4095390 | Крышка | 4 |
| 18 | 4292382 | Уплотнительное кольцо | 4 |
| 19 | M341240 | Болт с внутренним шестигранником | 16 |
| 22 | 428028 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
