Масляный радиатор крышка (1) — HITACHI EX3600-5

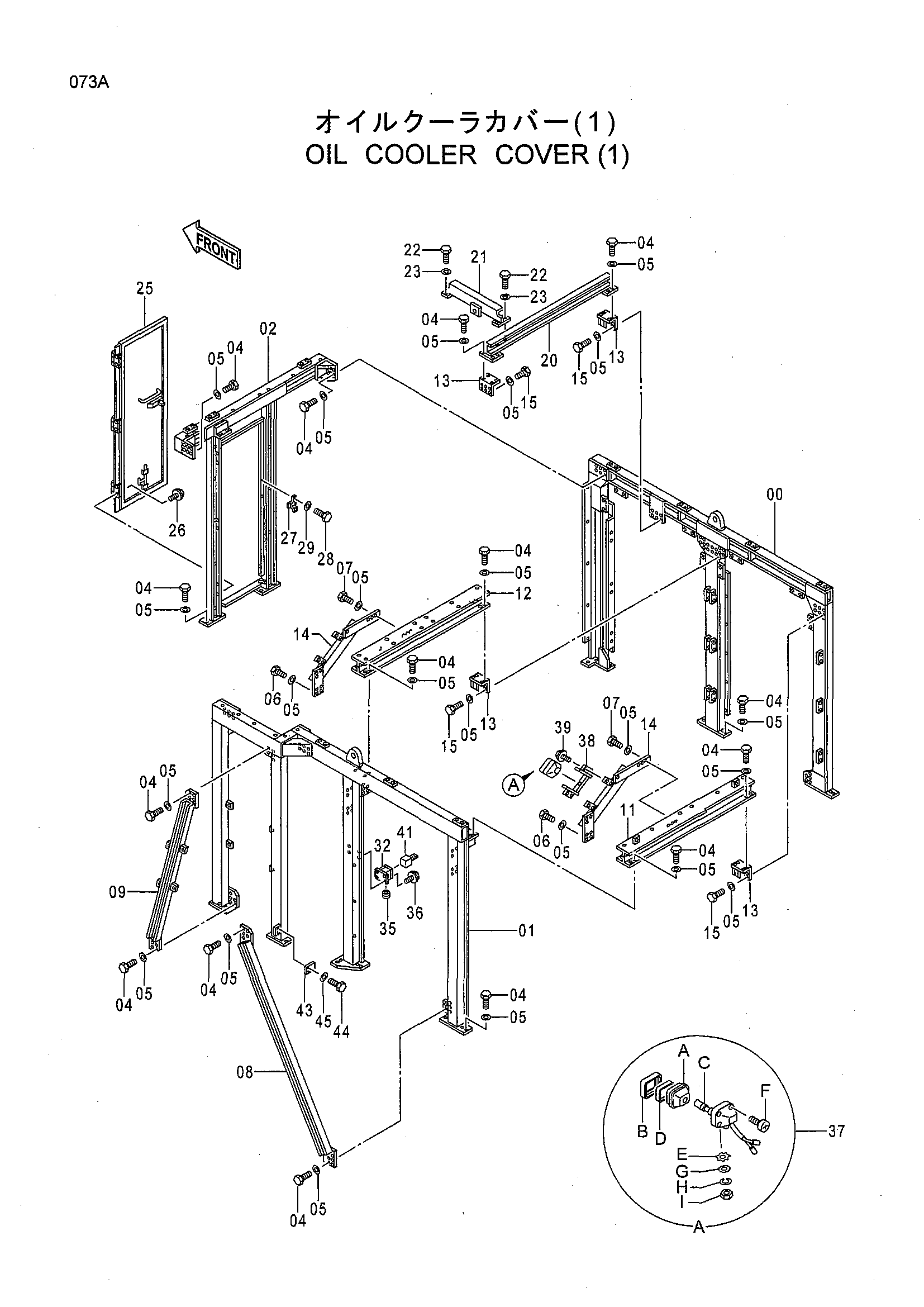

Заводская схема «Масляный радиатор крышка (1)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006863 | Панель | 1 |
| 01 | 5006871 | Панель | 1 |
| 02 | 6018891 | Панель | 1 |
| 04 | J901640 | Болт | 87 |
| 05 | J222016 | Шайба | 133 |
| 06 | J901630 | Болт | 14 |
| 07 | J901640 | Болт | 8 |
| 08 | 8081285 | Стойка | 1 |
| 09 | 8078498 | Стойка | 1 |
| 11 | 7037636 | Балка | 1 |
| 12 | 7037840 | Балка | 1 |
| 13 | 8078463 | Кронштейн | 4 |
| 14 | 8078471 | Стойка | 2 |
| 15 | J901630 | Болт | 24 |
| 20 | 7037649 | Стойка | 1 |
| 21 | 8078504 | Стойка | 1 |
| 22 | J901635 | Болт | 4 |
| 23 | J222016 | Шайба | 4 |
| 25 | 4487606 | Дверь | 1 |
| 26 | J020820 | Болт с шайбой | 6 |
| 27 | 9746777 | Ограничитель | 1 |
| 28 | J900816 | Болт | 2 |
| 29 | J222010 | Шайба | 2 |
| 32 | 7025746 | Короб выключатель | 1 |
| 35 | 4184582 | Резиновая втулка | 1 |
| 36 | J010612 | Болт с шайбой | 4 |
| 37 | 4336570 | Фара | 1 |
| 37A | 4326801 | Ленс блок | 1 |
| 37B | 4326802 | Рама | 1 |
| 37C | 4285648 | Лампа | 1 |
| 37D | 4326803 | Прокладка | 1 |
| 37E | 4307026 | Шайба | 1 |
| 37F | 4307027 | Винт | 4 |
| 37G | A590114 | Плоская шайба | 1 |
| 37H | A590914 | Пружинная шайба | 1 |
| 37I | J952014 | Гайка | 1 |
| 38 | 8059828 | Кронштейн | 1 |
| 39 | J021030 | Болт с шайбой | 4 |
| 41 | 4449621 | Выключатель | 1 |
| 43 | 4464977 | Пластина | 1 |
| 44 | J901665 | Болт | 2 |
| 45 | A590916 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
