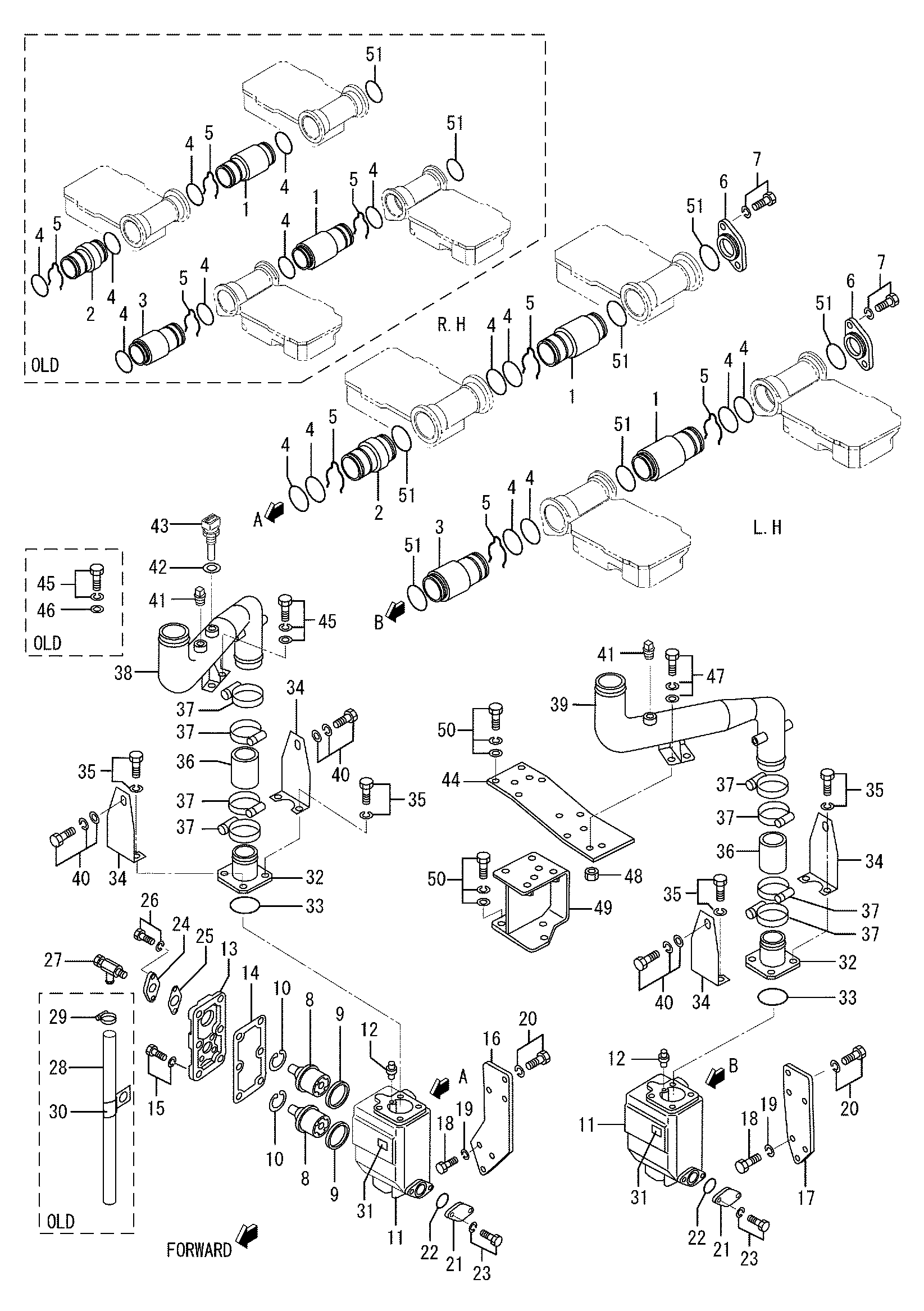

Охлаждение система(деталь-1) — HITACHI EX3600-5

Заводская схема «Охлаждение система(деталь-1)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3774601100	Разъём	14
1	H3774601700	Разъём	14
2	H3774601200	Разъём, правый	1
2	H3774601800	Разъём	1
3	H3774601300	Разъём, левый	1
3	H3774601900	Разъём	1
4	H3754600500	Уплотнительное кольцо	34
4	H3754600500	Уплотнительное кольцо	32
4	H0550531065	Уплотнительное кольцо	32
4	H3754702300	Уплотнительное кольцо	32
4	H0550531065	Уплотнительное кольцо	32
5	H3754611300	Кольцо, стопорный	16
6	H3754611200	Крышка	2
6	H3754621200	Крышка	2
7	HF180510020	Болт, W/шайба	2
7	HF180510025	Болт, W/шайба	4
8	H3754621700	Термостат	4
9	H3754601800	Уплотнение, термостат	4
10	H3754600900	Кольцо, стопорный	4
11	H3754613700	Корпус, термостат	2
11	H3754623700	Корпус, термостат	2
12	H3664600090	Клапан в сборе, джиггле	2
13	H3754617100	Крышка, термостат	2
14	H3754613300	Манжета	2
14	H3754623300	Манжета	2
15	HF180510030	Болт, W/шайба	12
16	H3774613401	Кронштейн, термостатический правый	1
17	H3774613501	Кронштейн, термостатический левый	1
18	HF103516040	Болт	6
19	HF251516000	Пружинная шайба	6
20	HF180510035	Болт, W/шайба	8
21	H3754603500	Крышка	2
22	HF315306000	Уплотнительное кольцо	2
23	HF180510030	Болт, W/шайба	4
24	H3754604900	Крышка	2
25	H3254636800	Манжета	2
25	H3254646800	Манжета	2
26	HF180512030	Болт, W/шайба	4
27	H3254512900	Кокк, водяной дренажный	2
27	H3254512901	Кокк, водяной дренажный	2
28	HF400205100	Трубка, софт винйл	2
29	HF430000800	Хомут, шланг	2
30	H3046154200	Хомут	6
31	H3754601600	Табличка, предупреждение	2
32	H4573464300	Трубка, водяной	2
32	H4573464301	Трубка, водяной	2
33	HF315307500	Уплотнительное кольцо	2
34	H3774602300	Стойка, водяной трубка	4
35	HF180510035	Болт, W/шайба	8
36	HF401060013	Шланг, резиновый	2
36	H3784600100	Шланг, резиновый	2
37	H0531750800	Хомут, шланг	8
37	H0531750801	Хомут, шланг	8
38	H3774602100	Трубка, водяной	1
39	H3774602200	Трубка, водяной	1
40	HF182510020	Болт, W/шайба	4
41	HF500610000	Пробка, таперед	2
42	H3789200700	Шайба, термостатический датчик	1
43	H3789200800	Датчик, термостатический	1
44	H3774602400	Стойка, водяной трубка	1
44	H3774602401	Стойка, водяной трубка	1
45	HF180512035	Болт, W/шайба	2
45	HF182512035	Болт, W/шайба	2
46	HF250012000	Шайба, плаин	2
47	HF182512030	Болт, W/шайба	2
48	HF230012000	Гайка	2
49	H3773103300	Стойка, воздушный воздуховод FR	1
50	HF182512030	Болт, W/шайба	12
51	H0550557060	Уплотнительное кольцо	2
51	H0550557060	Уплотнительное кольцо	18

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
