Лубрикатор (двигатель) — HITACHI EX3600-5

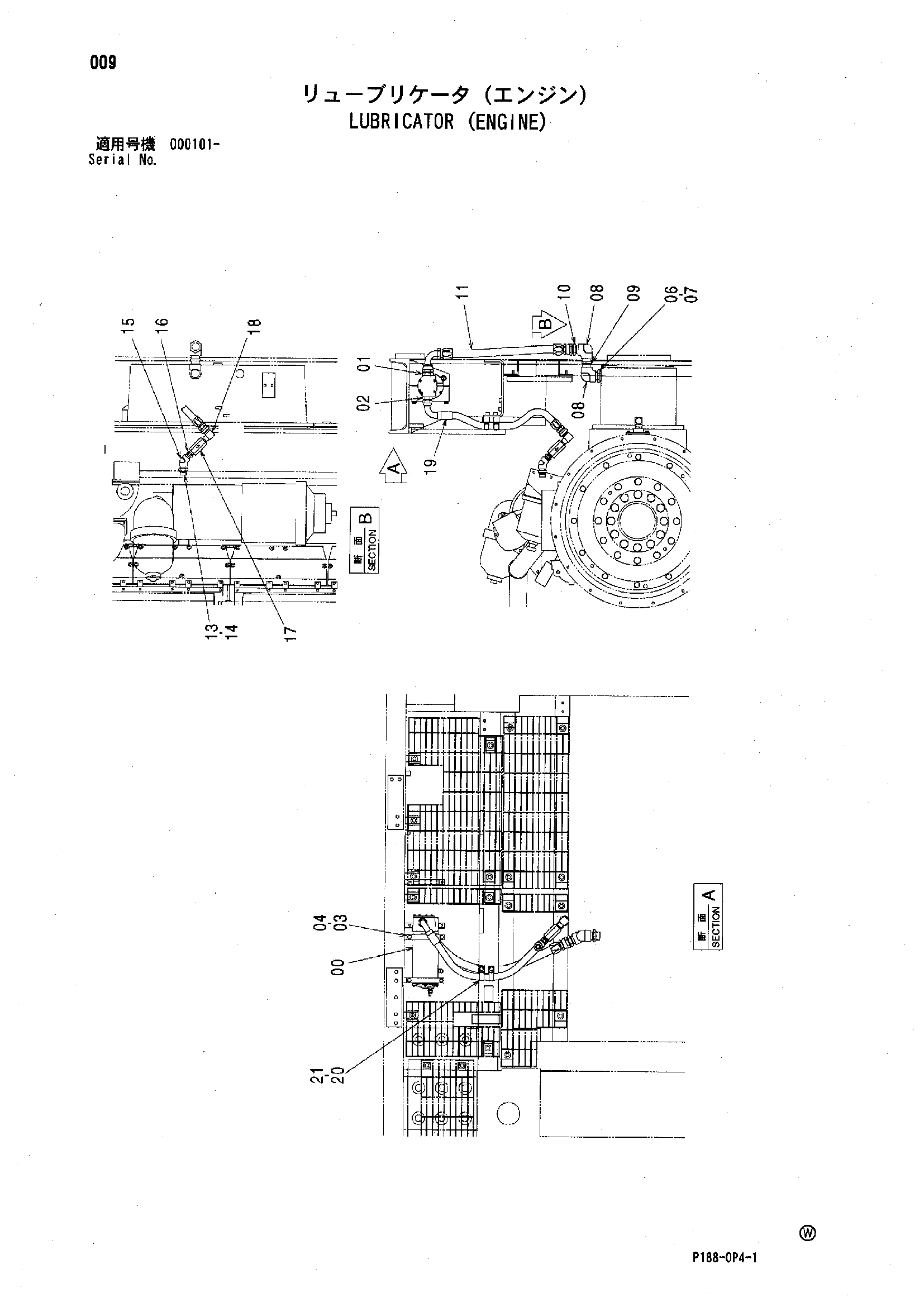

Заводская схема «Лубрикатор (двигатель)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4474462 | Насос | 1 |
| 01 | 4042042 | Адаптер | 1 |
| 01A | 971699 | Уплотнительное кольцо | 1 |
| 02 | 4042041 | Адаптер | 1 |
| 02A | 4510188 | Уплотнительное кольцо | 1 |
| 03 | 4473568 | Хомут | 2 |
| 04 | J271000 | Болт с шайбой | 4 |
| 04A | J901000 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 4474695 | Адаптер | 1 |
| 07 | 4449071 | Уплотнительное кольцо | 1 |
| 08 | 94-0620 | Угловой штуцер | 2 |
| 09 | 94-1706 | Адаптер | 1 |
| 10 | 94-1306 | Адаптер | 1 |
| 11 | 4485193 | Шланг | 1 |
| 13 | 4474694 | Адаптер | 1 |
| 14 | 4449072 | Уплотнительное кольцо | 1 |
| 15 | 94-0603 | Угловой штуцер | 1 |
| 16 | 94-1704 | Адаптер | 1 |
| 17 | 4163094 | Обратный клапан | 1 |
| 18 | 4304187 | Соединение шланг | 1 |
| 19 | 4485499 | Шланг | 1 |
| 20 | 4190264 | Зажим | 2 |
| 21 | J271025 | Болт с шайбой | 2 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
