Принадлежности привод(задний) — HITACHI EX3600-5

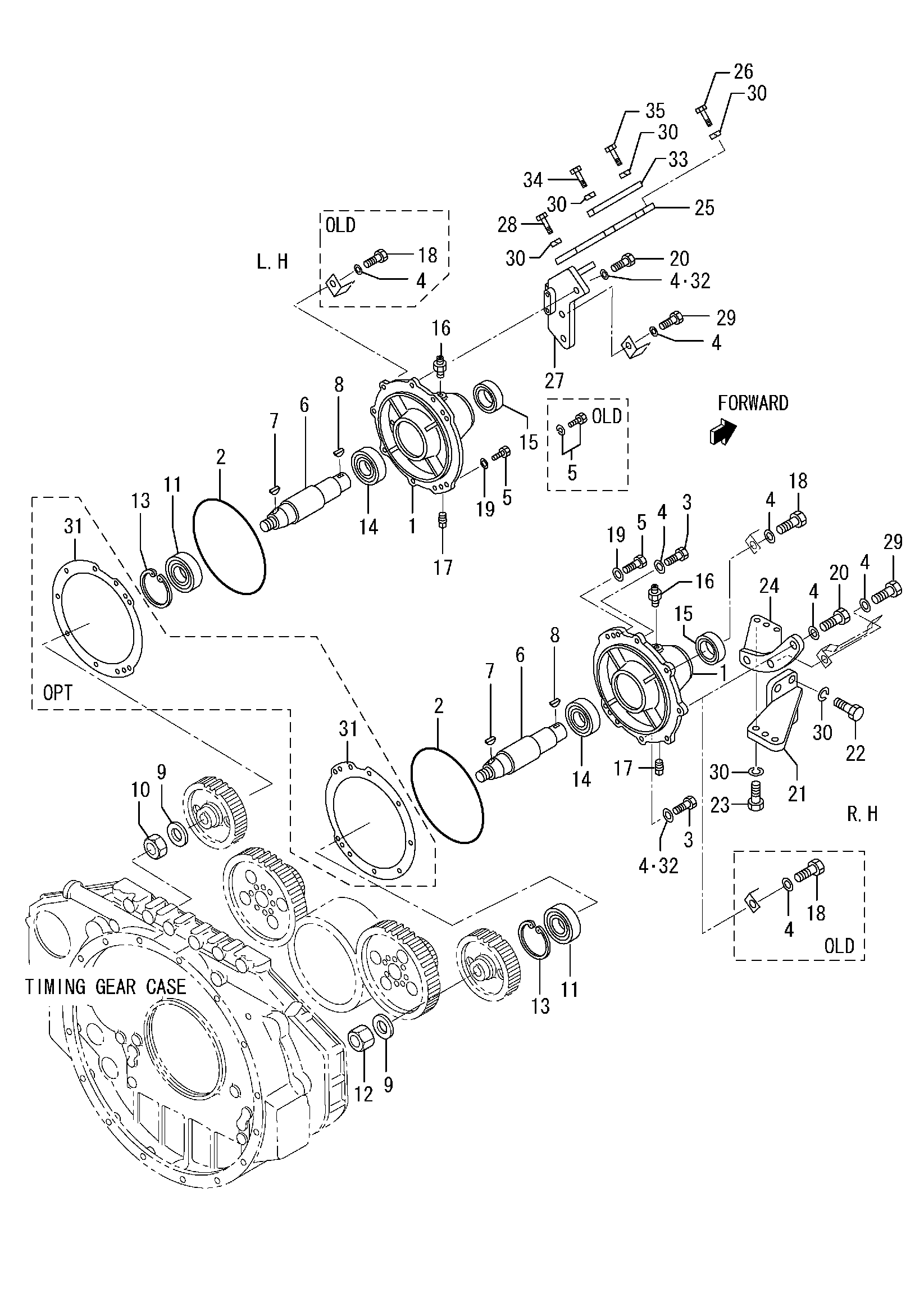

Заводская схема «Принадлежности привод(задний)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3752543100 | Корпус, привод | 2 |
| 1 | H3752563100 | Корпус, привод | 2 |
| 1 | H3752573100 | Корпус, привод | 2 |
| 2 | H3752503600 | Уплотнительное кольцо | 2 |
| 3 | HF103512045 | Болт | 10 |
| 3 | HF103512045 | Болт | 9 |
| 3 | HF103512045 | Болт | 8 |
| 3 | HF103512045 | Болт | 3 |
| 3 | HF103512050 | Болт | 3 |
| 4 | HF251512000 | Пружинная шайба | 10 |
| 4 | H3752507900 | Шайба | 10 |
| 4 | H3752507901 | Шайба | 10 |
| 4 | H3752507901 | Шайба | 7 |
| 5 | HF180512035 | Болт, W/шайба | 4 |
| 5 | HF103512035 | Болт | 4 |
| 6 | H3772515300 | Вал, привод | 2 |
| 7 | HF287007025 | Шпонка, воодруфф | 2 |
| 8 | HF287010032 | Шпонка, воодруфф | 2 |
| 9 | HF251530000 | Пружинная шайба | 2 |
| 9 | H3752500600 | Шайба | 2 |
| 10 | H3712525602 | Муфта, дампер | 1 |
| 10 | H9410401100 | Гайка | 1 |
| 11 | HF801006309 | Подшипник, шарик | 2 |
| 12 | H9410401100 | Гайка | 1 |
| 13 | HF320210000 | Кольцо, стопорный | 2 |
| 14 | HF800606210 | Подшипник, шарик | 2 |
| 15 | H3752503400 | Уплотнение, масляный | 2 |
| 15 | H3752513400 | Уплотнение, масляный | 2 |
| 16 | H4750055701 | Разъём | 2 |
| 17 | H0482771300 | Пробка, таперед | 2 |
| 18 | HF103512050 | Болт | 1 |
| 18 | HF103512050 | Болт | 2 |
| 18 | HF103512050 | Болт | 1 |
| 18 | HF103512055 | Болт | 1 |
| 19 | H3752507900 | Шайба | 4 |
| 19 | H3752507901 | Шайба | 4 |
| 20 | HF103512060 | Болт | 4 |
| 20 | HF103512065 | Болт | 4 |
| 21 | H3781107100 | Кронштейн, правый | 1 |
| 22 | HF103512045 | Болт | 4 |
| 23 | HF103512040 | Болт | 3 |
| 24 | H3781107200 | Кронштейн, правый | 1 |
| 25 | H3781107300 | Кронштейн, левый | 1 |
| 25 | H3781117300 | Кронштейн, левый | 1 |
| 26 | HF103512035 | Болт | 2 |
| 26 | HF103512035 | Болт | 1 |
| 27 | H3781107400 | Кронштейн, левый | 1 |
| 28 | HF103512040 | Болт | 3 |
| 29 | HF103512065 | Болт | 2 |
| 29 | HF103512070 | Болт | 2 |
| 30 | HF251512000 | Пружинная шайба | 12 |
| 30 | H5534000600 | Шайба | 12 |
| 30 | H5534000600 | Шайба | 13 |
| 31 | H3752505300 | Прокладка | 2 |
| 32 | H5534000600 | Шайба | 3 |
| 33 | H3781107600 | Кронштейн, левый | 1 |
| 34 | HF103512050 | Болт | 1 |
| 35 | HF103512030 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
