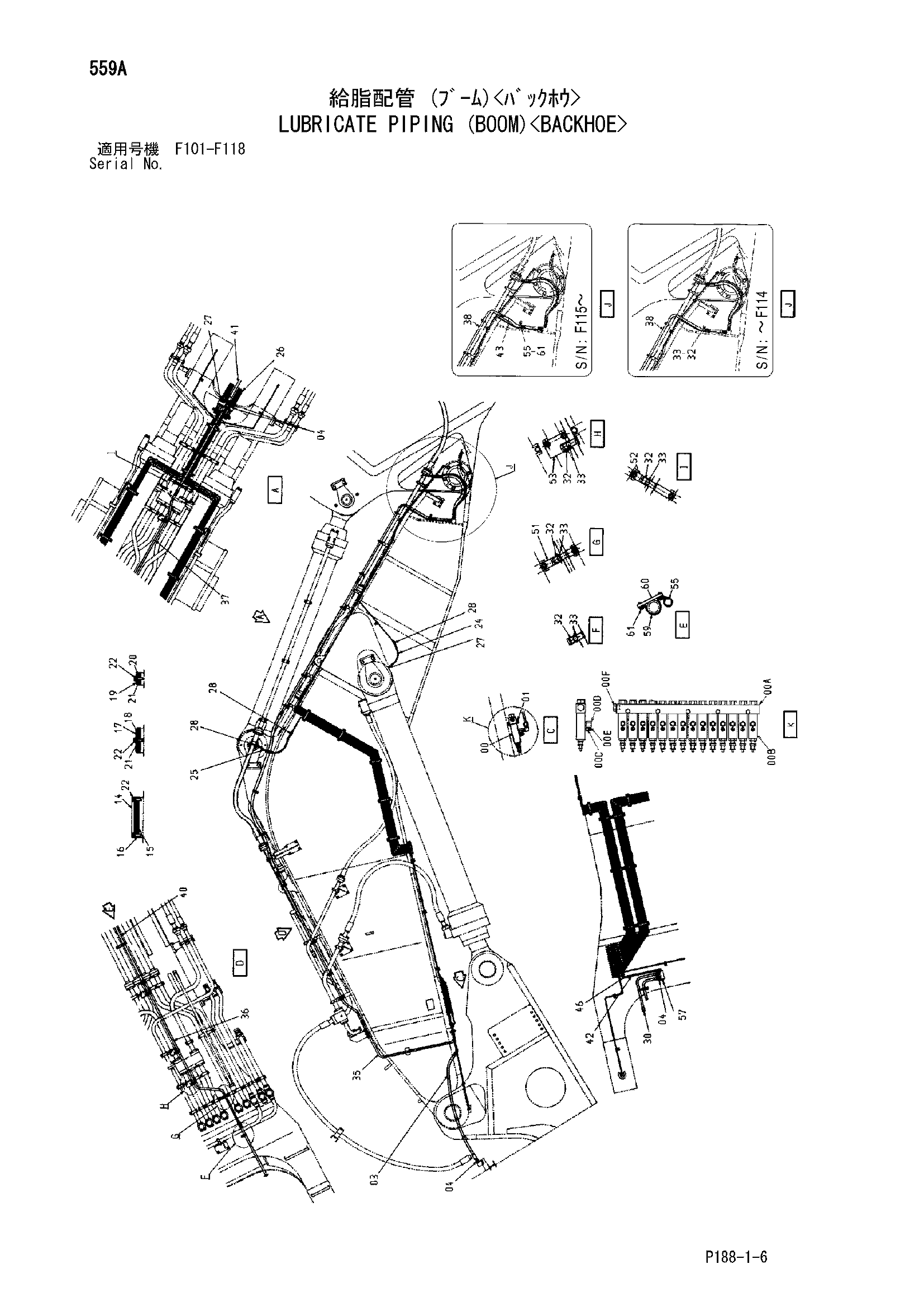

Трубопроводы системы смазки (стрела)<экскаватор> — HITACHI EX3600-5

Заводская схема «Трубопроводы системы смазки (стрела)<экскаватор>» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4253249	Клапан	1
00A	4227148	Манихолд	1
00B	4182051	Клапан	14
00C	4191349	Адаптер	14
00D	4253567	Адаптер	14
00E	J75481	Пресс-маслёнка	14
00F	94-2012	Пробка	1
01	J010845	Болт с шайбой	5
01	J260845 замена: J900845	Болт с шайбой	5
03	4367368	Шланг	1
04	94-1304	Адаптер	5
14	9735865	Хомут	27
15	4264318	Резиновая прокладка	27
16	4264319	Проставка	54
17	4302749	Хомут	4
18	4273721	Резиновая прокладка	8
19	4302748	Хомут	10
20	4269657	Резиновая прокладка	20
21	4302747	Проставка	14
22	J011035	Болт с шайбой	68
22	J271035 замена: J901035	Болт с шайбой	68
24	4062815	Шланг	2
25	4055174	Шланг	2
26	4022542	Шланг	6
27	94-1301	Адаптер	8
28	94-1401	Угловой штуцер	6
30	9753867	Трубка	1
32	4053595	Хомут трубки	14
32	4053595	Хомут трубки	13
33	J011255	Болт с шайбой	14
33	J011255	Болт с шайбой	13
33	J271255 замена: J901255	Болт с шайбой	13
35	8078492	Трубка	1
36	8078493	Трубка	1
37	8078452	Трубка	1
38	8078495	Трубка	1
38	9760918	Трубка	1
40	4431352	Шланг	1
41	4162542	Шланг	1
42	4167037	Шланг	1
43	4099867	Шланг	1
46	94-1402	Угловой штуцер	2
51	9754970	Кронштейн	1
52	9753780	Кронштейн	2
53	9753431	Кронштейн	6
55	4190264	Зажим	3
55	4190264	Зажим	4
57	94-2025	Пробка	1
59	4053865	Хомут трубки	3
60	4411767	Седло винта	3
61	J011025	Болт с шайбой	6
61	J011025	Болт с шайбой	7
61	J271025 замена: J901025	Болт с шайбой	7

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
