Ступень (левый) — HITACHI EX3600-5

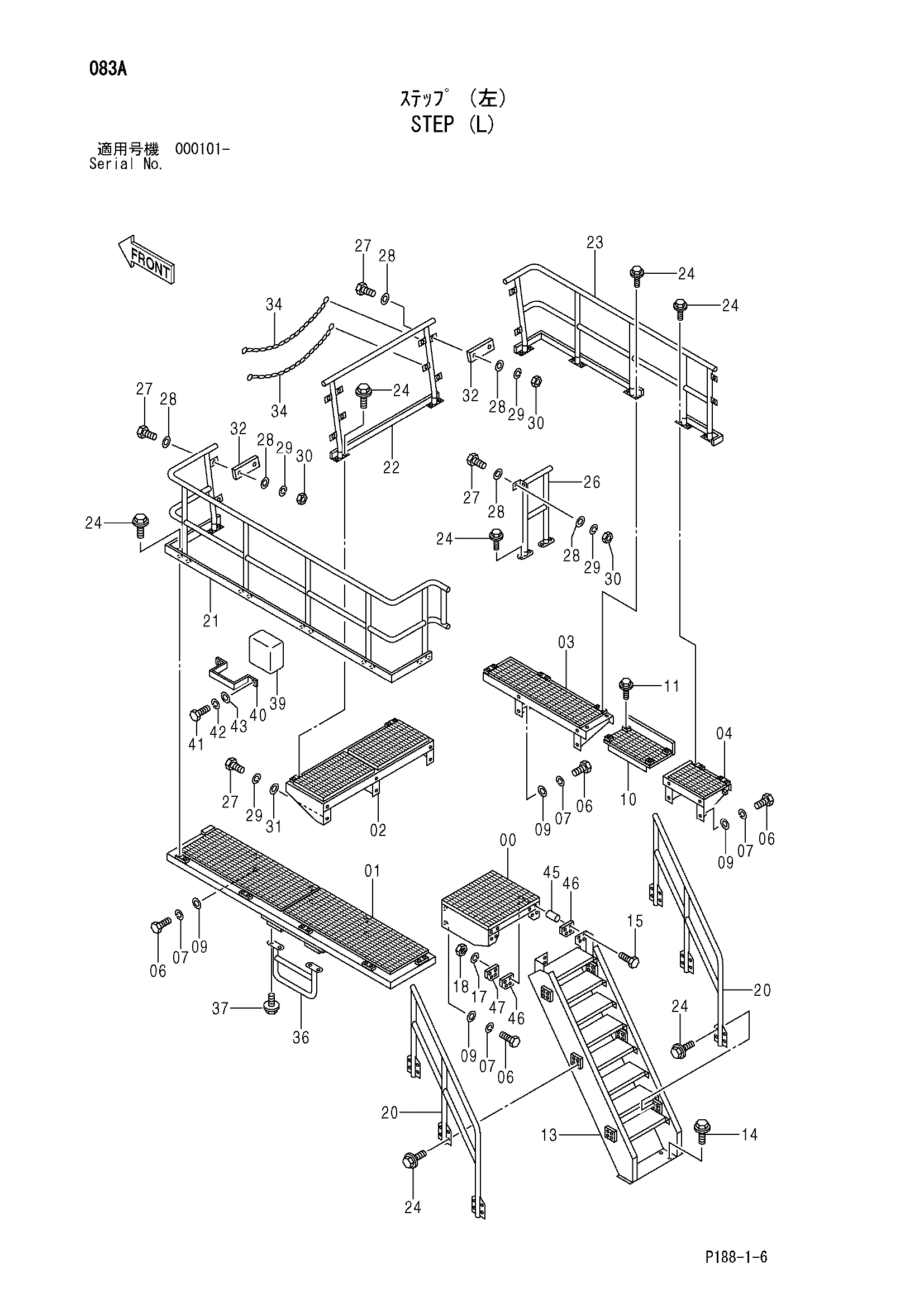

Заводская схема «Ступень (левый)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8079050 | Ступень | 1 |
| 01 | 7037922 | Ступень | 1 |
| 02 | 7037923 | Ступень | 1 |
| 03 | 7038526 | Ступень | 1 |
| 04 | 8080247 | Ступень | 1 |
| 06 | J901635 | Болт | 20 |
| 07 | A590916 | Пружинная шайба | 20 |
| 09 | A590116 | Плоская шайба | 20 |
| 10 | 8080268 | Ступень | 1 |
| 11 | J031250 | Болт с шайбой | 4 |
| 11 | J281250 замена: J901250 | Болт с шайбой | 4 |
| 13 | 7039408 | Ступень | 1 |
| 14 | J031230 | Болт с шайбой | 4 |
| 14 | J281230 замена: J901230 | Болт с шайбой | 4 |
| 15 | J901270 | Болт | 8 |
| 17 | A590912 | Пружинная шайба | 8 |
| 18 | J950012 | Гайка | 8 |
| 20 | 8082114 | Поручень | 2 |
| 21 | 7037963 | Поручень | 1 |
| 22 | 7037968 | Поручень | 1 |
| 23 | 7038537 | Поручень | 1 |
| 24 | J031230 | Болт с шайбой | 54 |
| 24 | J281230 замена: J901230 | Болт с шайбой | 54 |
| 26 | 9754213 | Поручень | 1 |
| 27 | J901235 | Болт | 15 |
| 28 | 449490 | Шайба | 18 |
| 29 | A590912 | Пружинная шайба | 15 |
| 30 | J950012 | Гайка | 9 |
| 31 | A590112 | Плоская шайба | 6 |
| 32 | 4364672 | Пластина | 4 |
| 34 | 4446903 | Цепь | 2 |
| 36 | 9751870 | Поручень | 1 |
| 36 | 9756001 | Поручень | 1 |
| 37 | J031235 | Болт с шайбой | 4 |
| 37 | J281230 замена: J901230 | Болт с шайбой | 4 |
| 39 | 4422827 | Устройство ескапе | 1 |
| 40 | 9751682 | Кронштейн | 1 |
| 41 | J901025 | Болт | 2 |
| 42 | A590910 | Пружинная шайба | 2 |
| 43 | A590110 | Плоская шайба | 2 |
| 45 | 4401876 | Проставка | 8 |
| 46 | 4454852 | Пластина резиновый | 4 |
| 47 | 4454853 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
