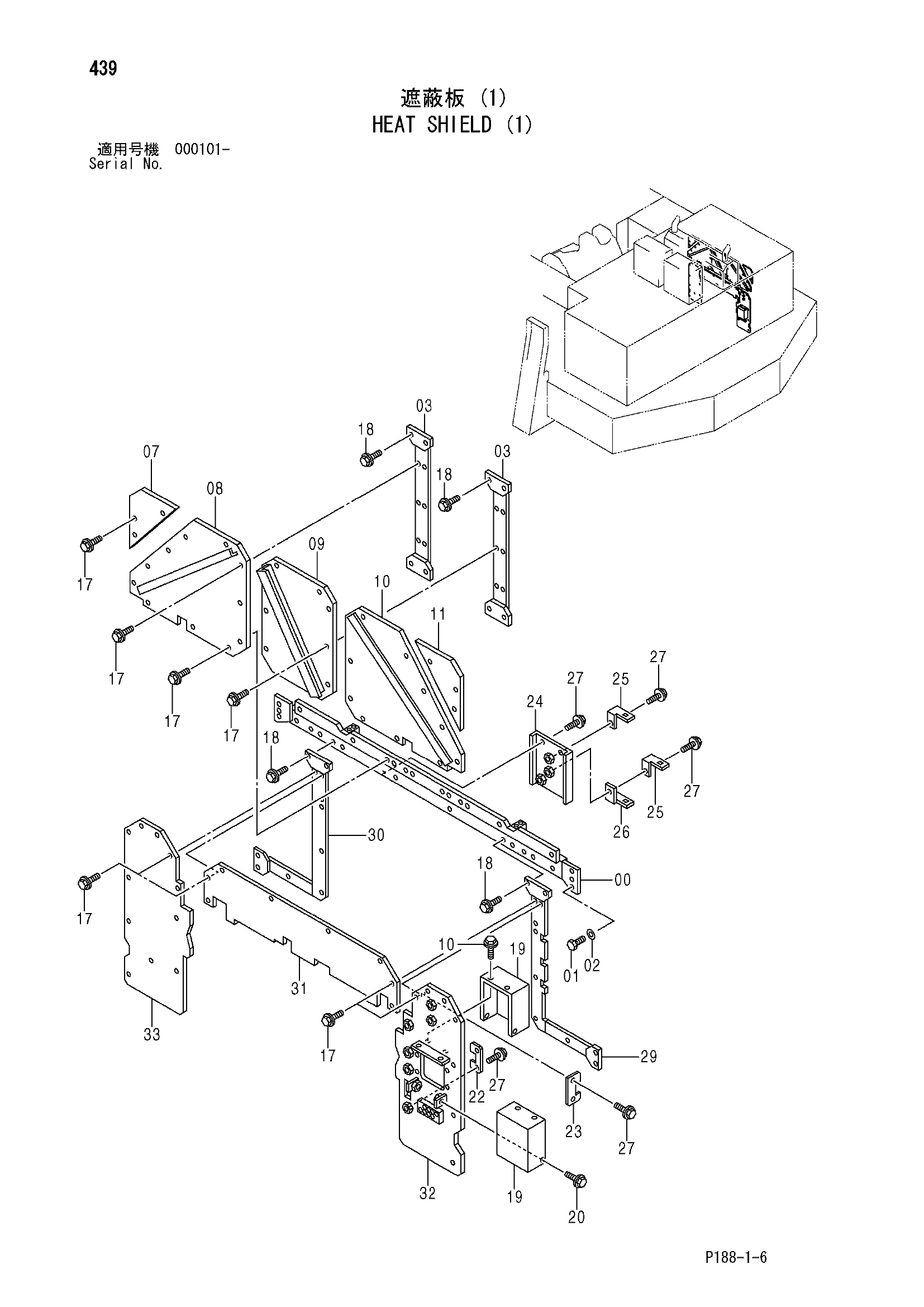

Подогрев щиток (1) — HITACHI EX3600-5
Заводская схема «Подогрев щиток (1)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7039745 | Кронштейн | 1 |
| 01 | J901635 | Болт | 6 |
| 02 | J222016 | Шайба | 6 |
| 03 | 9754339 | Кронштейн | 2 |
| 07 | 4442472 | Крышка | 1 |
| 08 | 7039025 | Крышка | 1 |
| 09 | 8079290 | Крышка | 1 |
| 10 | 7039026 | Крышка | 1 |
| 11 | 4442472 | Крышка | 1 |
| 17 | J031030 | Болт с шайбой | 68 |
| 17 | J281030 замена: J901030 | Болт с шайбой | 68 |
| 18 | J031035 | Болт с шайбой | 16 |
| 18 | J281035 замена: J901035 | Болт с шайбой | 16 |
| 19 | 8081365 | Крышка | 2 |
| 20 | J031025 | Болт с шайбой | 8 |
| 20 | J281025 замена: J901025 | Болт с шайбой | 8 |
| 22 | 4442466 | Кронштейн | 1 |
| 23 | 4454653 | Кронштейн | 1 |
| 24 | 9755374 | Крышка | 1 |
| 25 | 4257159 | Кронштейн | 2 |
| 26 | 4336875 | Кронштейн | 1 |
| 27 | J021025 | Болт с шайбой | 8 |
| 27 | J271025 замена: J901025 | Болт с шайбой | 8 |
| 29 | 8088810 | Кронштейн | 1 |
| 30 | 8088945 | Кронштейн | 1 |
| 31 | 8088851 | Крышка | 1 |
| 32 | 6021182 | Крышка | 1 |
| 33 | 7042905 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
