Всасывающие трубопроводы (правый): 1 — HITACHI EX3600-5

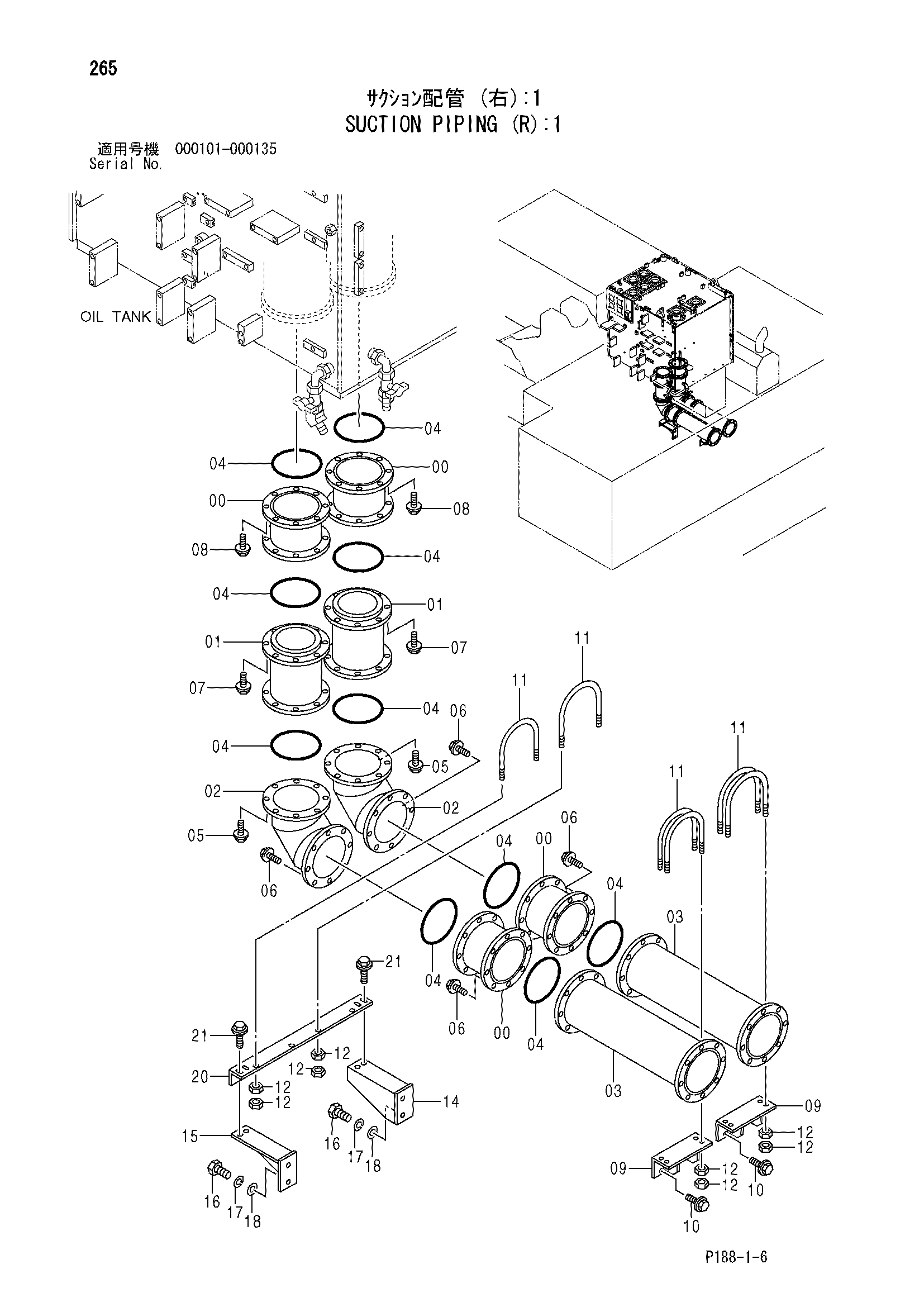

Заводская схема «Всасывающие трубопроводы (правый): 1» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9196746 | Шланг всасывание | 4 |
| 01 | 8078943 | Трубка | 2 |
| 02 | 8078944 | Трубка | 2 |
| 03 | 8078945 | Трубка | 2 |
| 04 | A810220 | Уплотнительное кольцо | 10 |
| 05 | J011235 | Болт с шайбой | 16 |
| 05 | J271235 замена: J901235 | Болт с шайбой | 16 |
| 06 | J011240 | Болт с шайбой | 32 |
| 06 | J271240 замена: J901240 | Болт с шайбой | 32 |
| 07 | J011255 | Болт с шайбой | 16 |
| 07 | J271255 замена: J901255 | Болт с шайбой | 16 |
| 08 | J011240 | Болт с шайбой | 16 |
| 08 | J271240 замена: J901240 | Болт с шайбой | 16 |
| 09 | 8078931 | Кронштейн | 2 |
| 10 | J031235 | Болт с шайбой | 8 |
| 10 | J281235 замена: J901235 | Болт с шайбой | 8 |
| 11 | 4402325 | U-образный болт | 6 |
| 12 | J950012 | Гайка | 24 |
| 14 | 8080873 | Кронштейн | 1 |
| 15 | 8080874 | Кронштейн | 1 |
| 16 | J901230 | Болт | 4 |
| 17 | A590912 | Пружинная шайба | 4 |
| 18 | 449490 | Шайба | 4 |
| 20 | 4440369 | Кронштейн | 1 |
| 21 | J031230 | Болт с шайбой | 4 |
| 21 | J281230 замена: J901230 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
