Задний монитор — HITACHI EX3600-5

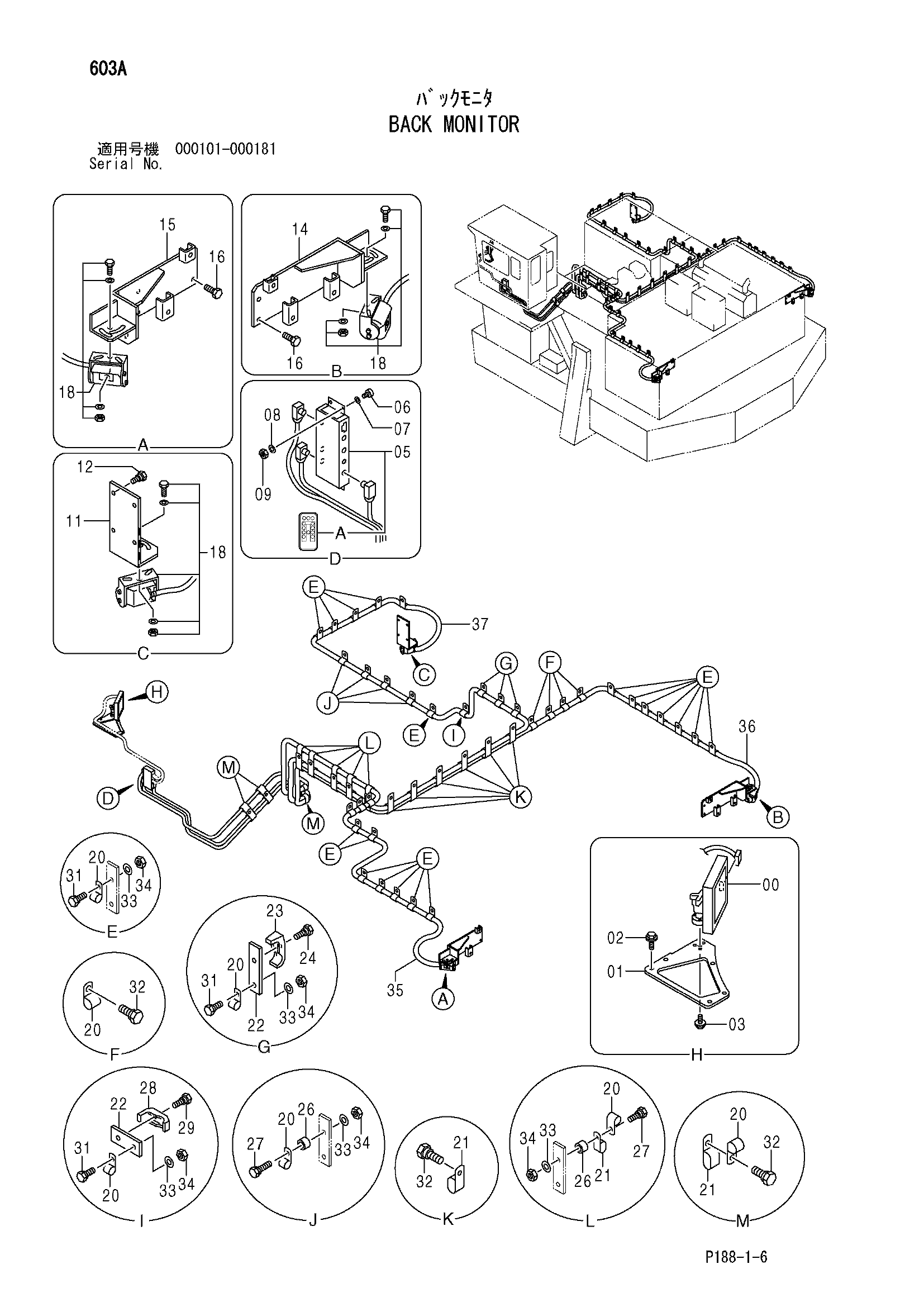

Заводская схема «Задний монитор» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4455707 замена: 4614443 | Монитор | 1 |
| 00 | 4614443 | Монитор | 1 |
| 01 | 3084697 | Пластина | 1 |
| 02 | J450616 | Винт с шайбой | 5 |
| 03 | J450310 | Винт с шайбой | 3 |
| 05 | 4432784 замена: 4614468 | Контроллер | 1 |
| 05 | 4614468 | Контроллер | 1 |
| 05A | 4622250 | Ремоте-контрол | 1 |
| 06 | M430416 | Винт | 4 |
| 07 | A590104 | Плоская шайба | 8 |
| 08 | A590904 | Пружинная шайба | 4 |
| 09 | M500403 | Гайка | 4 |
| 11 | 3088635 | Кронштейн | 1 |
| 12 | J020830 | Болт с шайбой | 4 |
| 12 | J260825 замена: J900825 | Болт с шайбой | 4 |
| 14 | 8077961 | Кронштейн | 1 |
| 15 | 8077959 | Кронштейн | 1 |
| 16 | J021035 | Болт с шайбой | 8 |
| 16 | J271030 замена: J901030 | Болт с шайбой | 8 |
| 18 | 4432785 | Камера | 3 |
| 20 | 4190261 | Зажим | 45 |
| 21 | 4192018 | Зажим | 14 |
| 22 | 4457592 | Седло винта | 4 |
| 23 | 4053595 | Хомут трубки | 3 |
| 24 | J011250 | Болт с шайбой | 3 |
| 24 | J271250 замена: J901250 | Болт с шайбой | 3 |
| 26 | 4459142 | Проставка | 9 |
| 27 | J011040 | Болт с шайбой | 9 |
| 27 | J271040 замена: J901040 | Болт с шайбой | 9 |
| 28 | 4053598 | Хомут трубки | 1 |
| 29 | J011260 | Болт с шайбой | 1 |
| 29 | J271260 замена: J901260 | Болт с шайбой | 1 |
| 31 | J011025 | Болт с шайбой | 26 |
| 31 | J271025 замена: J901025 | Болт с шайбой | 26 |
| 32 | J011020 | Болт с шайбой | 16 |
| 32 | J271020 замена: J901020 | Болт с шайбой | 16 |
| 33 | A590110 | Плоская шайба | 35 |
| 34 | J950010 | Гайка | 35 |
| 35 | 4604650 | Жгут проводов | 1 |
| 36 | 4604651 | Жгут проводов | 1 |
| 37 | 4604652 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
