Быстрый заправка трубопроводы (правый) — HITACHI EX3600-5

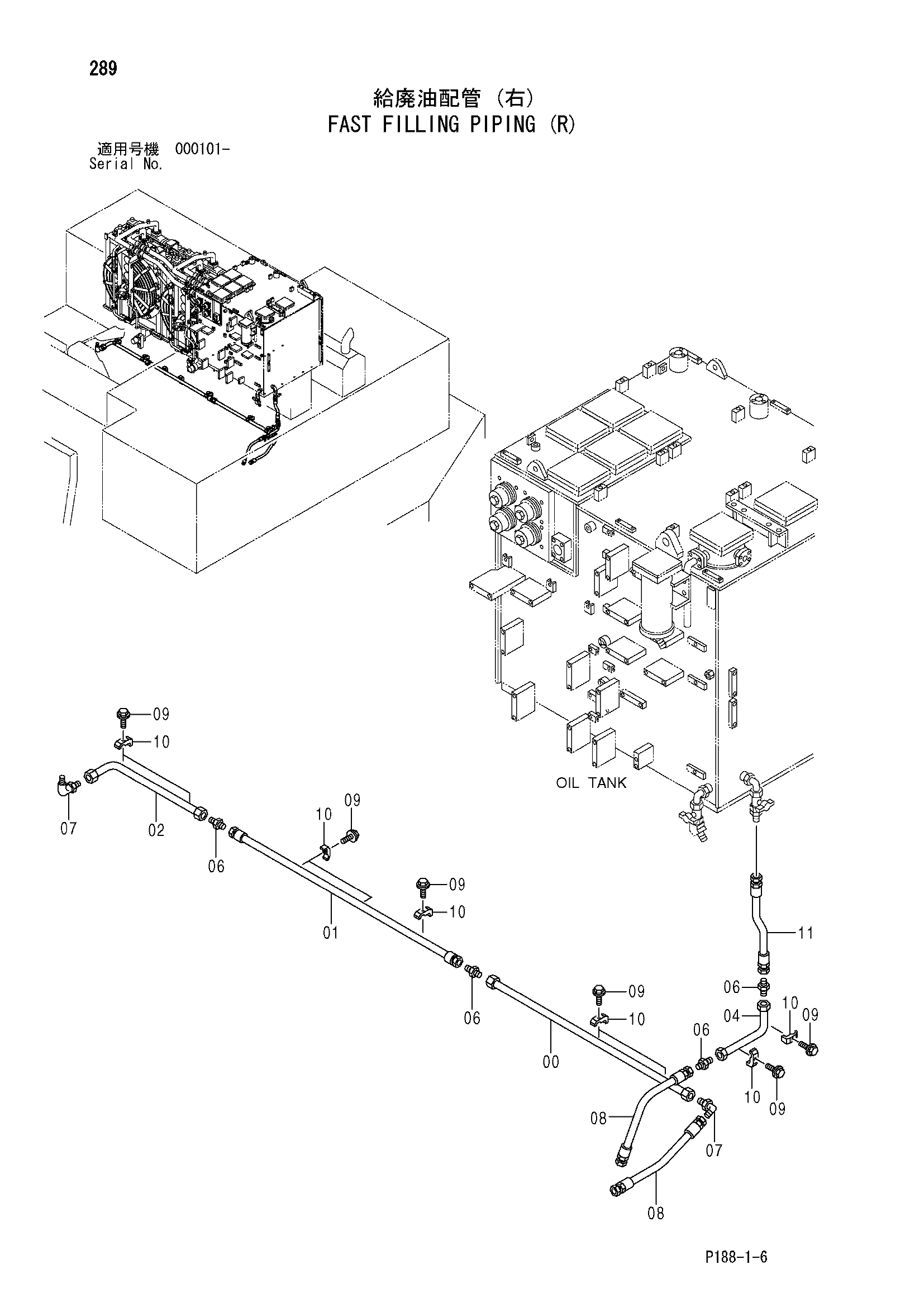

Заводская схема «Быстрый заправка трубопроводы (правый)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9754243 | Трубка | 1 |
| 01 | 9754244 | Трубка | 1 |
| 02 | 9754246 | Трубка | 1 |
| 04 | 9754249 | Трубка | 1 |
| 06 | A852166 | Адаптер | 4 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A852366 | Угловой штуцер | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4373108 | Шланг | 2 |
| 09 | J011255 | Болт с шайбой | 10 |
| 09 | J271255 замена: J901255 | Болт с шайбой | 10 |
| 10 | 4053595 | Хомут трубки | 10 |
| 11 | 4301411 | Шланг (T2) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
