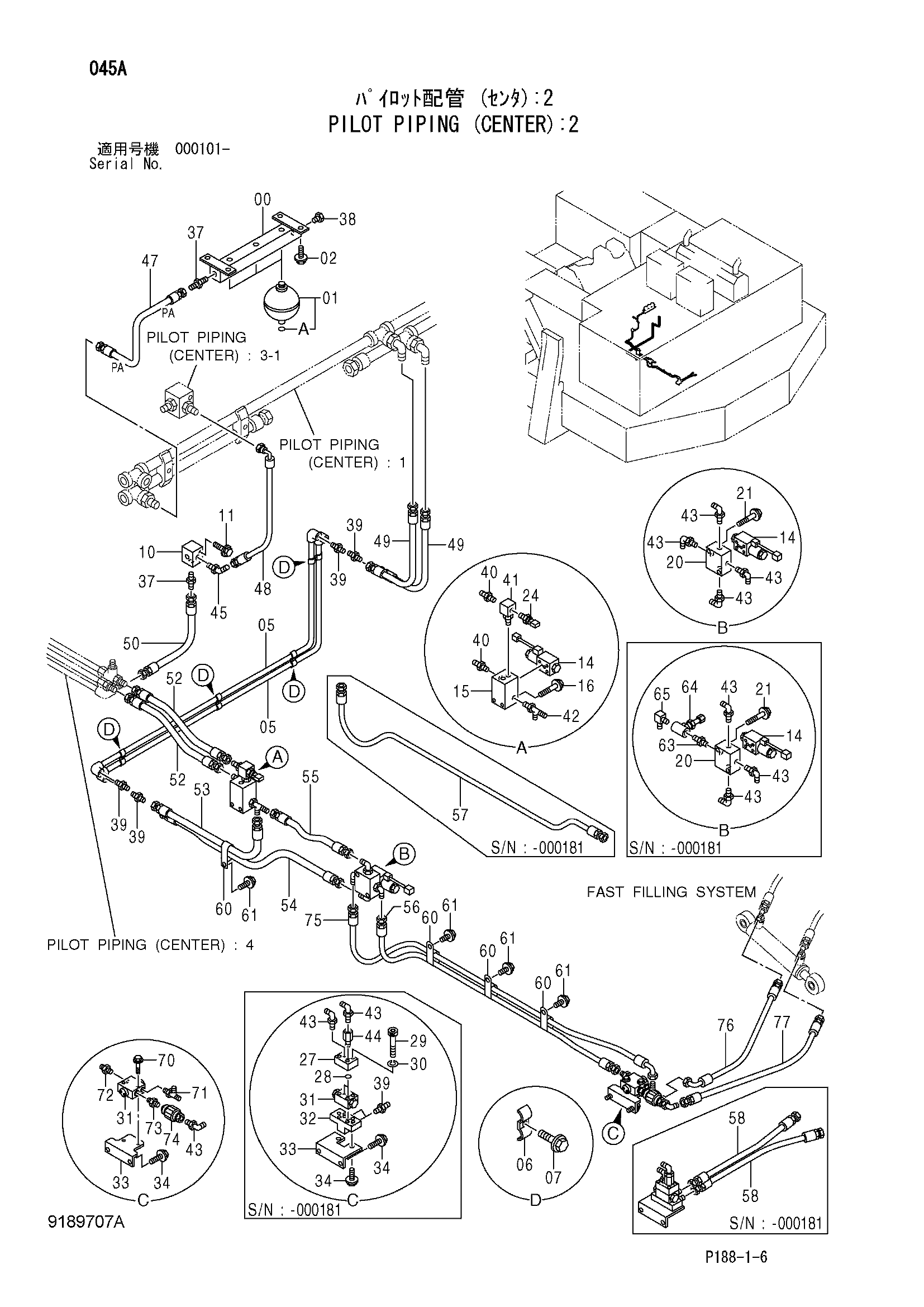

Пилотные гидролинии (центральный): 2 — HITACHI EX3600-5
Заводская схема «Пилотные гидролинии (центральный): 2» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8038506 | Блок | 1 |
| 01 | 4200387 | Гидроаккумулятор | 3 |
| 01A | 955656 | Уплотнительное кольцо | 1 |
| 02 | J011035 | Болт с шайбой | 4 |
| 02 | J271035 замена: J901035 | Болт с шайбой | 4 |
| 05 | 8079922 | Трубка | 2 |
| 06 | 4001156 | Хомут трубки | 4 |
| 07 | J011035 | Болт с шайбой | 4 |
| 07 | J271035 замена: J901035 | Болт с шайбой | 4 |
| 10 | 4435860 | Блок | 1 |
| 11 | J011065 | Болт с шайбой | 2 |
| 11 | J271065 замена: J901065 | Болт с шайбой | 2 |
| 14 | 4358791 замена: 4686319 | Электромагнитный клапан | 2 |
| 14 | 4686319 замена: 4724329 | Электромагнитный клапан | 2 |
| 14 | 4724329 | Электромагнитный клапан | 2 |
| 15 | 4365910 | Клапан | 1 |
| 16 | J011075 | Болт с шайбой | 2 |
| 16 | J271075 замена: J901075 | Болт с шайбой | 2 |
| 20 | 3088680 | Блок | 1 |
| 21 | J011065 | Болт с шайбой | 2 |
| 21 | J271065 замена: J901065 | Болт с шайбой | 2 |
| 24 | 4436535 | Датчик давления | 1 |
| 27 | 4401748 | Фланец | 1 |
| 28 | 4506320 | Уплотнительное кольцо | 2 |
| 29 | M340575 | Болт с внутренним шестигранником | 4 |
| 30 | A590905 | Пружинная шайба | 4 |
| 31 | 4193681 | Клапан | 1 |
| 31 | 4669072 | Обратный клапан | 1 |
| 32 | 3082447 | Блок | 1 |
| 33 | 4193679 | Кронштейн | 1 |
| 33 | 9767811 | Кронштейн | 1 |
| 34 | J011030 | Болт с шайбой | 4 |
| 34 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 34 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 37 | A852133 | Адаптер | 2 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | A885003 | Пробка | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | A852122 | Адаптер | 6 |
| 39 | A852122 | Адаптер | 4 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | A852123 | Адаптер | 2 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4370902 | Тройник | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | A852422 | Тройник | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | A852322 | Угловой штуцер | 5 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4202564 | Адаптер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | A852233 | Угловой штуцер | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4325106 | Шланг (PA) | 1 |
| 48 | 4203082 | Шланг | 1 |
| 49 | 4269795 | Шланг | 2 |
| 50 | 4269833 | Шланг | 1 |
| 52 | 4250872 | Шланг | 2 |
| 53 | 4249353 | Шланг | 1 |
| 54 | 4269801 | Шланг | 1 |
| 55 | 4301435 | Шланг | 1 |
| 56 | 4269808 | Шланг | 1 |
| 57 | 4205301 | Шланг | 1 |
| 58 | 4289425 | Шланг | 2 |
| 60 | 4190292 | Зажим | 4 |
| 61 | J011022 | Болт с шайбой | 4 |
| 61 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 63 | 4152200 | Адаптер | 1 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4155430 | Запорный клапан | 1 |
| 65 | 4154656 | Угловой штуцер | 1 |
| 70 | J271070 | Болт с шайбой | 2 |
| 70A | J901070 | Болт | 1 |
| 70B | J222010 | Шайба | 1 |
| 71 | A852422 | Тройник | 1 |
| 72 | A852132 | Адаптер | 1 |
| 73 | 4669340 | Адаптер | 1 |
| 74 | 4403886 | Клапан словретур | 1 |
| 75 | 4613777 | Шланг | 1 |
| 76 | 4436298 | Шланг | 1 |
| 77 | 4659737 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
