Гидрораспределитель (1/2) — HITACHI EX3600-5

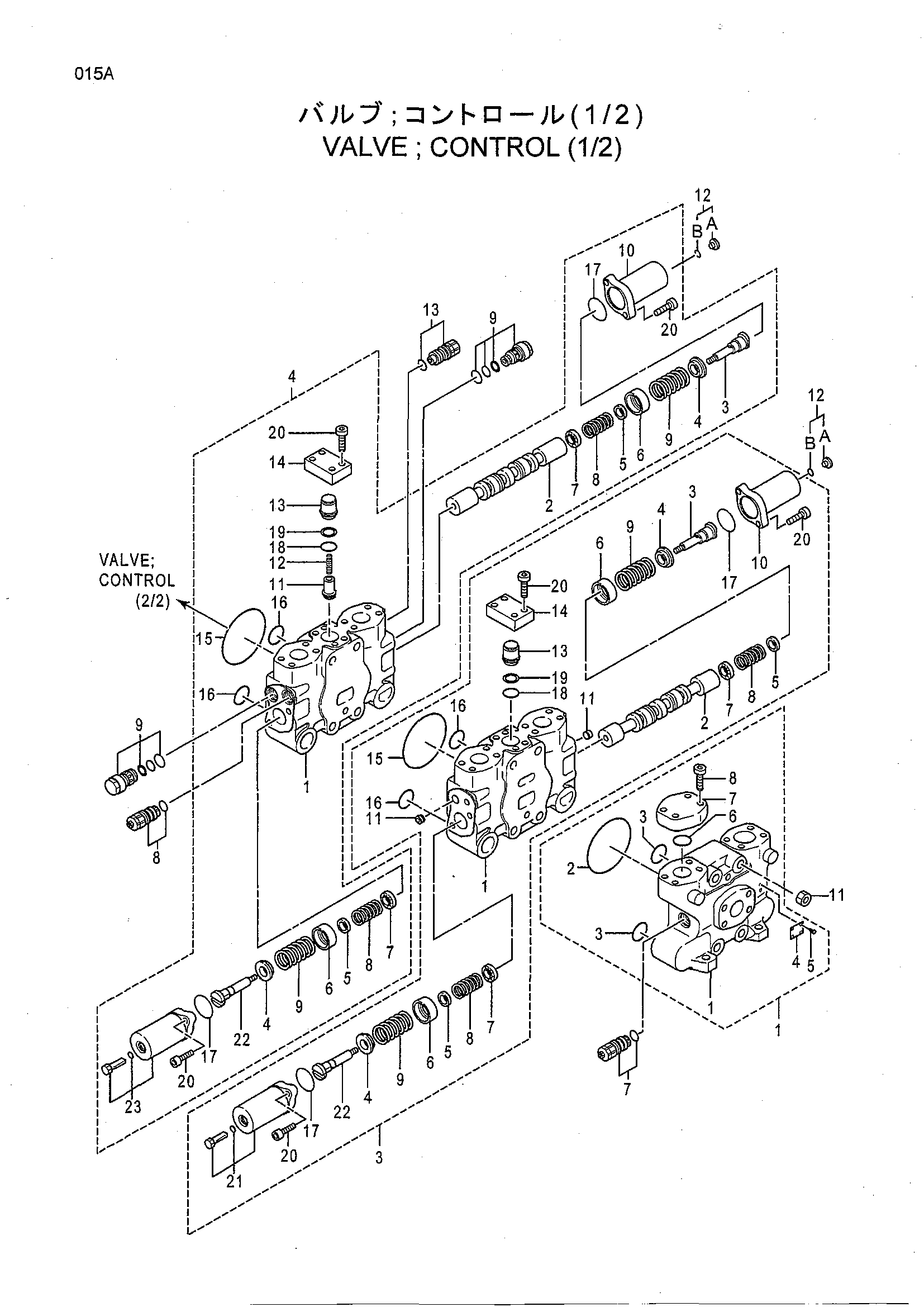

Заводская схема «Гидрораспределитель (1/2)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4488001 | Гидрораспределитель | 1 | |
| 1 | 0695001 | Инлет-сектион | 1 |
| 1-1 | 0321101 | Корпус | 1 |
| 1-2 | 4154606 | Уплотнительное кольцо | 1 |
| 1-3 | 4153538 | Уплотнительное кольцо | 2 |
| 1-6 | 0455701 | Уплотнительное кольцо | 1 |
| 1-7 | 0320715 | Фланец | 1 |
| 1-8 | 0320714 | Болт с внутренним шестигранником | 4 |
| 3 | 0695002 | Споол-сектион | 1 |
| 3-3 | 0320701 | Концевой | 1 |
| 3-4 | 0320702 | Седло пружины | 2 |
| 3-5 | 0320703 | Седло пружины | 2 |
| 3-6 | 0320704 | Седло пружины | 2 |
| 3-7 | 0320705 | Седло пружины | 2 |
| 3-8 | 0320706 | Пружина | 2 |
| 3-9 | 0320707 | Пружина | 2 |
| 3-10 | 0320708 | Колпачок | 1 |
| 3-11 | 0113504 | Пробка | 2 |
| 3-13 | 0320718 | Пробка | 1 |
| 3-14 | 0320712 | Пластина | 1 |
| 3-15 | 4154606 | Уплотнительное кольцо | 1 |
| 3-16 | 4153538 | Уплотнительное кольцо | 2 |
| 3-17 | 4153540 | Уплотнительное кольцо | 2 |
| 3-18 | 4294621 | Уплотнительное кольцо | 1 |
| 3-19 | 0456502 | Опорное кольцо | 1 |
| 3-20 | 0695003 | Болт с внутренним шестигранником | 8 |
| 3-21 | 0466601 | Колпачок | 1 |
| 3-22 | 0456504 | Концевой | 1 |
| 4 | 0770801 | Сспоол секция | 1 |
| 4-3 | 0320701 | Концевой | 1 |
| 4-4 | 0320702 | Седло пружины | 2 |
| 4-5 | 0320703 | Седло пружины | 2 |
| 4-6 | 0320704 | Седло пружины | 2 |
| 4-7 | 0320705 | Седло пружины | 2 |
| 4-8 | 0320706 | Пружина | 2 |
| 4-9 | 0320707 | Пружина | 2 |
| 4-10 | 0320708 | Колпачок | 1 |
| 4-11 | 0456501 | Тарельчатый клапан | 1 |
| 4-12 | 0109107 | Пружина | 1 |
| 4-13 | 0320718 | Пробка | 1 |
| 4-14 | 0320712 | Пластина | 1 |
| 4-15 | 4154606 | Уплотнительное кольцо | 1 |
| 4-16 | 4153538 | Уплотнительное кольцо | 2 |
| 4-17 | 4153540 | Уплотнительное кольцо | 2 |
| 4-18 | 4294621 | Уплотнительное кольцо | 1 |
| 4-19 | 0456502 | Опорное кольцо | 1 |
| 4-20 | 0695003 | Болт с внутренним шестигранником | 8 |
| 4-22 | 0456504 | Концевой | 1 |
| 4-23 | 0466601 | Колпачок | 1 |
| 7 | 4438088 | Предохранительный клапан | 1 |
| 8 | 0695006 | Предохранительный клапан | 1 |
| 9 | 0770403 | Клапан | 2 |
| 11 | 0238415 | Гайка | 4 |
| 12 | 0695007 | Пробка в сборе | 2 |
| 12A | 0695008 | Пробка | 1 |
| 12B | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4602372 | Предохранительный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
