Пумп-миссион — HITACHI EX3600-5

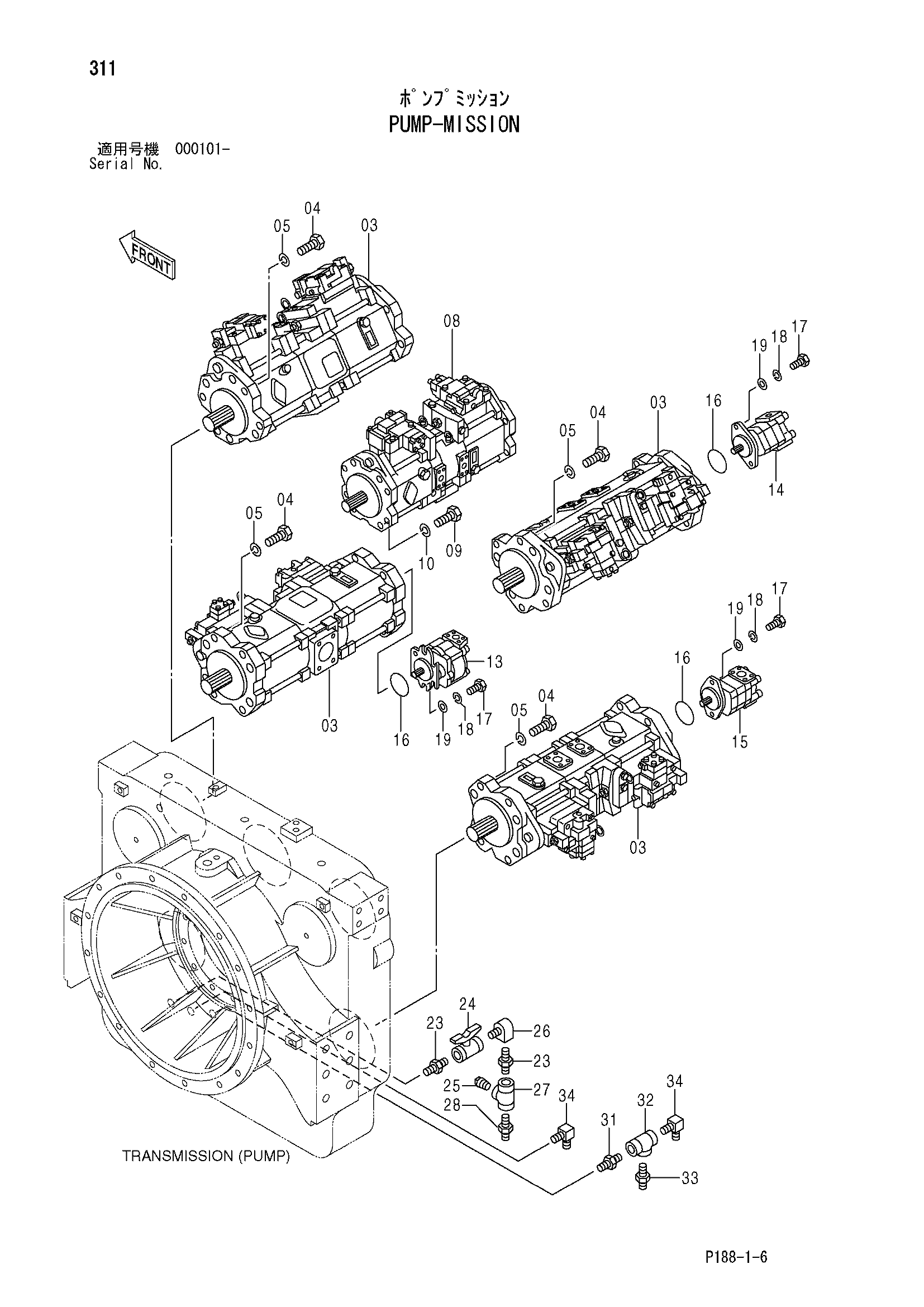

Заводская схема «Пумп-миссион» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4626856 замена: 4624104 | Поршневой насос | 4 |
| 03 | 4624104 замена: 4689080 | Поршневой насос | 4 |
| 03 | 4689080 | Поршневой насос | 4 |
| 04 | J932400 | Болт | 16 |
| 05 | A590924 | Пружинная шайба | 16 |
| 08 | 4427272 замена: 4626859 | Поршневой насос | 1 |
| 08 | 4626859 замена: 4689081 | Поршневой насос | 1 |
| 08 | 4689081 | Поршневой насос | 1 |
| 09 | J932080 | Болт | 4 |
| 10 | A590920 | Пружинная шайба | 4 |
| 13 | 4422386 | Шестерённый насос | 1 |
| 14 | 4428612 | Шестерённый насос | 1 |
| 15 | 4428614 | Шестерённый насос | 1 |
| 16 | A810105 | Уплотнительное кольцо | 3 |
| 17 | J901445 | Болт | 6 |
| 18 | A590914 | Пружинная шайба | 6 |
| 19 | J222014 | Шайба | 6 |
| 23 | 94-1704 | Адаптер | 2 |
| 24 | 4203434 | Шаровой клапан | 1 |
| 25 | 94-2025 | Пробка | 1 |
| 26 | 94-0633 | Угловой штуцер | 1 |
| 27 | 94-0663 | Тройник | 1 |
| 28 | 4221278 | Адаптер | 1 |
| 31 | 94-1705 | Адаптер | 1 |
| 32 | 94-0664 | Тройник | 1 |
| 33 | 94-1305 | Адаптер | 1 |
| 34 | 94-1405 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
